1. Распаковка
Серия встроенной акустики CWM3
предназначена для облегчения установки
и высококачественного воспроизведения
звука в заказных инсталляциях со скрытой
акустикой. Она особенно хорошо подходит
для использования в среде с повышенной
влажностью, например в бассейнах. В этой
Инструкции описывается установка АС Серии
CWM3 в обычные стены с гипсокартонными
панелями и перегородками. Для начала приведем
список содержимого упаковки с АС Серии CWM3.
1. Две акустические системы CWM3
2. Две защитные решетки для CWM3
3. Два шаблона для вырезания отверстия в стене
4. Две маски для окраски
5. Руководство по быстрому подключению
6. Гарантийные обязательства.
2. Основные черты АС Серии CWM3
Монтируемые в стены АС Серии CWM3 состоят
из передней панели, на которой укреплены
динамики, схема кроссовера и клеммы, а также
из защитной решетки с магнитным креплением.
Передняя панель закрепляется в стенном проеме
с помощью выдвижных лап, которые необходимо
вывести наружу и затянуть.
АС Серии CWM3 требуют для установки наличия
проема в стене с размерами, приведенными в
следующей Таблице.
Модель CWM362
Высота проема 275 мм (10.9 in)
Ширина проема 181 мм (7.2 in)
Минимальная глубина 76 мм (3 in)
Примечание: Если АС Серии CWM3
необходимо установить в инсталляционные
проекты для новостроек, для них имеются
предмонтажные комплекты и тыловые
коробки. Использование предмонтажных
комплектов описано в Разделе 5.
Использование тыловых коробок описано
в отдельной документации по инсталляции
CI300.
Перед установкой АС Серии CWM3 необходимо
убедиться, что место в стене свободно от
помех, таких как трубы, воздуховоды систем
кондиционирования, силовые кабели и т.д,
которые могут помешать инсталляции. Для
поиска стоек и труб в готовой гипсокартонной
стене можно воспользоваться специальными
инструментами, которые помогут вам
наметить структуру конструкции стены, а
также детектором труб для сканирования
предполагаемого места установки.
3. Размещение АС Серии CWM3
Надлежащее размещение АС Серии CWM3
в помещении для прослушивания зависит от
конкретного применения:
Общее фоновое озвучивание:
Для таких применений, где одиночные АС Серии
CWM3 используются независимо – для создания
фонового озвучивания, их можно размещать
по соображениям удобства инсталляции или
так, как диктует архитектура. Единственное
акустическое ограничение, которое необходимо
иметь в виду, это то, что размещение в углу
существенно подчеркивает низкие частоты и
этого следует избегать.
Применение в стерео аудио системах:
Для таких приложений, где пара АС Серии CWM3
используется для воспроизведения обычных
стерео записей, их следует размещать на
расстоянии от 3 м (10 ft) до 5 м (16.5ft) друг от
друга и приблизительно на таком же расстоянии
от зоны прослушивания. Старайтесь избегать
установки АС в углах и соблюдайте подобие
акустического окружения вокруг каждой из
колонок.
Примечание: различным акустическим
окружением могут стать, например, голая
стена с одной стороны и занавешенное
массивной портьерой окно с другой стороны.
Применение в многоканальных аудио
системах:
Для таких приложений, где множество АС
Серии CWM3 должно быть использовано в
многоканальных аудио-визуальных системах,
левая и правая фронтальные АС должны быть
размещены на расстоянии около 0.5 м (20 in)
от боков экрана. Центральную АС следует
размещать непосредственно над или под экраном
или, в случае акустически прозрачного экрана,
прямо за ним. Тыловые каналы АС Серии
CWM3 следует размещать сразу позади места
для прослушивания по обеим его сторонам.
Старайтесь избегать размещения любой из АС
в углу и соблюдайте правило однородности
акустического окружения вокруг каждой из
колонок.
Примечание: различным акустическим
окружением могут стать, например, голая
стена с одной стороны и занавешенное
массивной портьерой окно с другой стороны.

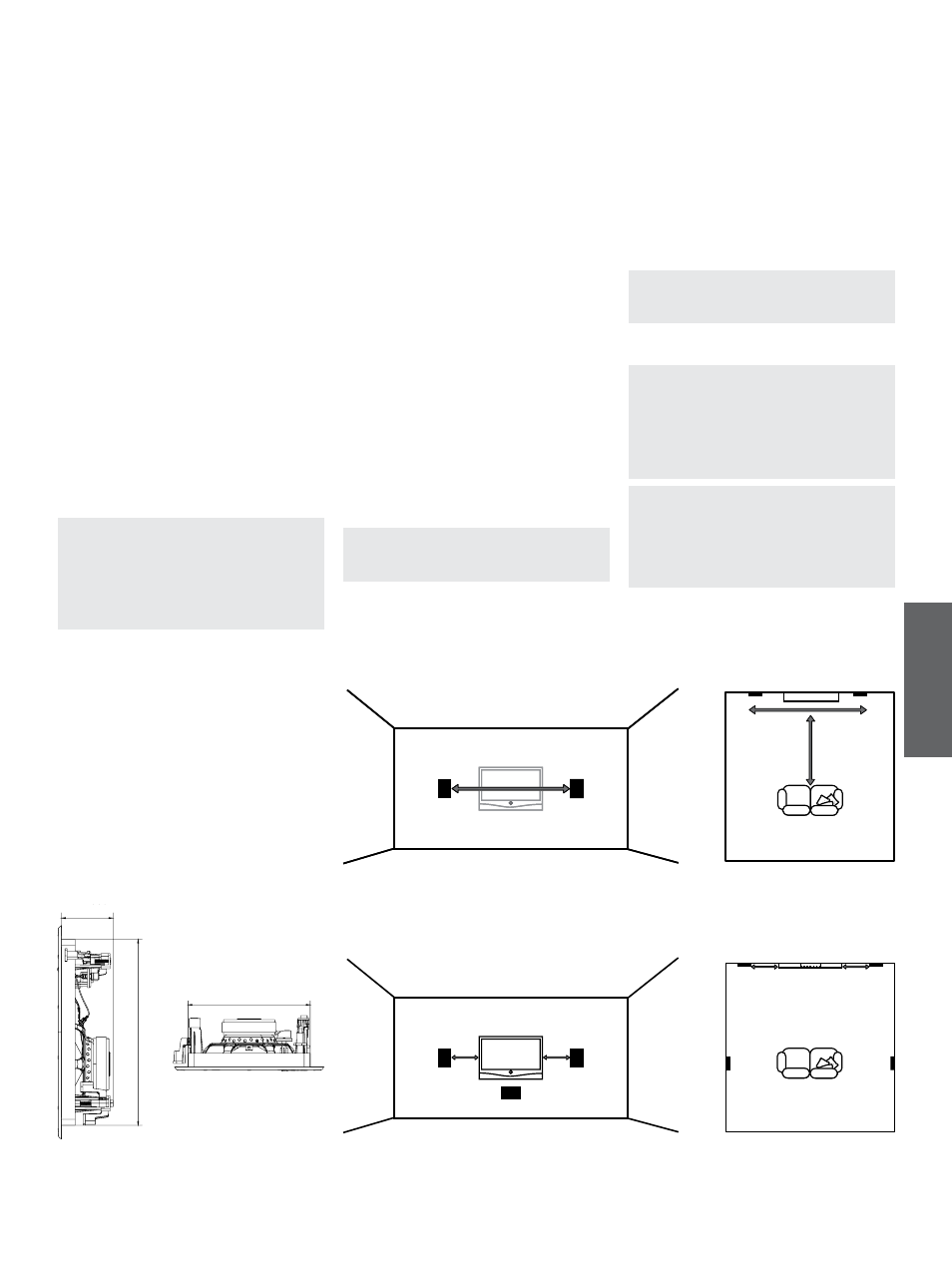

На Рис. 2 проиллюстрированы основные
принципы размещения АС.
Примечание: Характер инсталляции может
иногда оказаться таким, что установить
встроенные АС в акустически идеальных
позициях бывает практически невозможно.
В таких случаях их следует располагать
как можно ближе к акустически идеальным
позициям. Ваш местный дилер Bowers and
Wilkins сможет дать вам совет по установке,
если это нужно.
Примечание: АС Серии CWM3 создают
рассеянное магнитное поле. Мы рекомендуем
размещать все чувствительные к магнитному
полю устройства, такие как кинескопные
(CRT) экраны или магнитные карты, к примеру,
на расстоянии как минимум 0.5 м (20 in) от
колонок. На LCD, OLED и плазменные экраны
магнитное поле не действует.
0.5m (20 in) 0.5m (20 in)
0.5m (20 in) 0.5m (20 in)
3m (10 ft) - 5m (16.5ft) 3m (10 ft) - 5m (16.5ft)
3m (10 ft) -
5m (16.5ft)
Рисунок 2
Размещение АС Рисунок 1
Проем и размер по высоте
3 м (10 ft) - 5 м (16.5 ft)
0.5 м (20 in) 0.5 м (20 in)
0.5 м (20 in) 0.5 м (20 in)
3 м (10 ft) -
5 м (16.5 ft)
181 мм (7.2 in)
2
7
5
м
м
(
10
.9
in
)
76 мм (3 in)
Применение в стерео аудио системах
Применение в многоканальных аудио системах
