5. Beépítő keret használata
A mennyezetbe vagy a falba építhető hangsugárzók
beépíthető kereteit a gipszkarton falazat a merevítő
oszlopokhoz való rögzítése előtt kell alkalmazni.
A hangsugárzókábel behúzása és levágása
megkönnyíti a beépítő keret használatát. A beépítő
keret (PreMountKit) magában foglal egy műanyag
elemet, mely az adott hangszóró kivágási méretével
rendelkezik, két perforált fém pántot és négy
műanyag csíptetőt.
A PMK használatához, először a műanyag csiptetők
segítségével rögzítse a fém pántokat. Ezután illessze
a beépítő keretet a merevítő gerendákhoz, majd
szögelje oda a pántokat, úgy, hogy a műanyag
középső elem az Önnek megfelelő helyre kerüljön.
Mikor a gipszkartont utólag felszereli (kívülről fel van
tüntetve a beépítő keret helyzete) a PMK középső
műanyag eleme nyújt segítséget a kivágáshoz, amely
jelentősen megkönnyíti a hangszóró nyílásának
kialakítását.

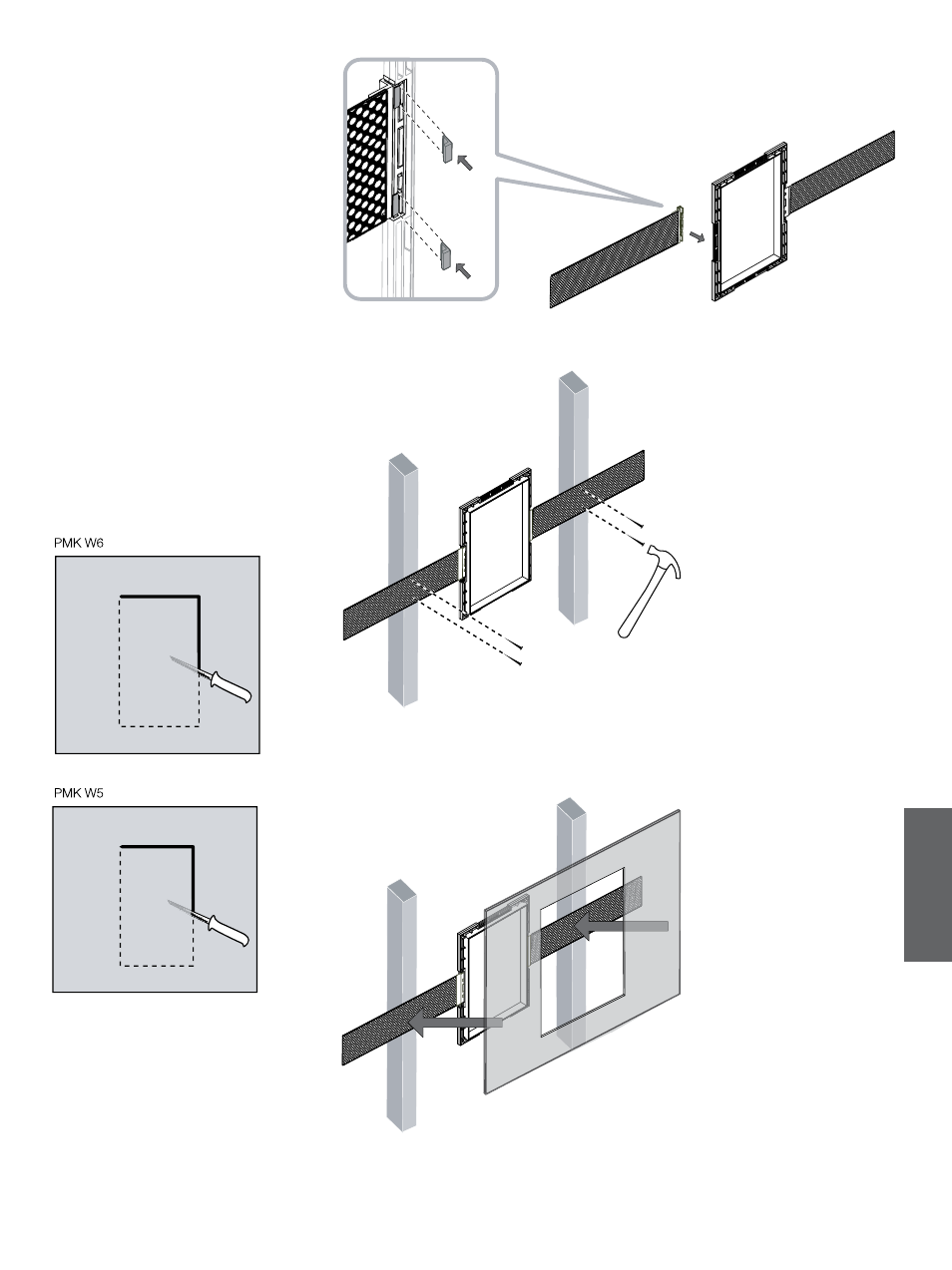

A 6. – 9. ábrák mutatják be a PMK (beépítő keret)
beszerelését.
45
6. ábra
A pántok rögzítése
7. ábra
A gerendákhoz való rögzítés
9. ábra
A gipszkarton (falburkoló) lap rögzítése
8. ábra
A beéítő keret kivágási méretei
189mm (7.4in)
159mm (6.3in)
23
4m
m
(9
.2
in
)
28
5m
m
(1
1.
2i
n)
