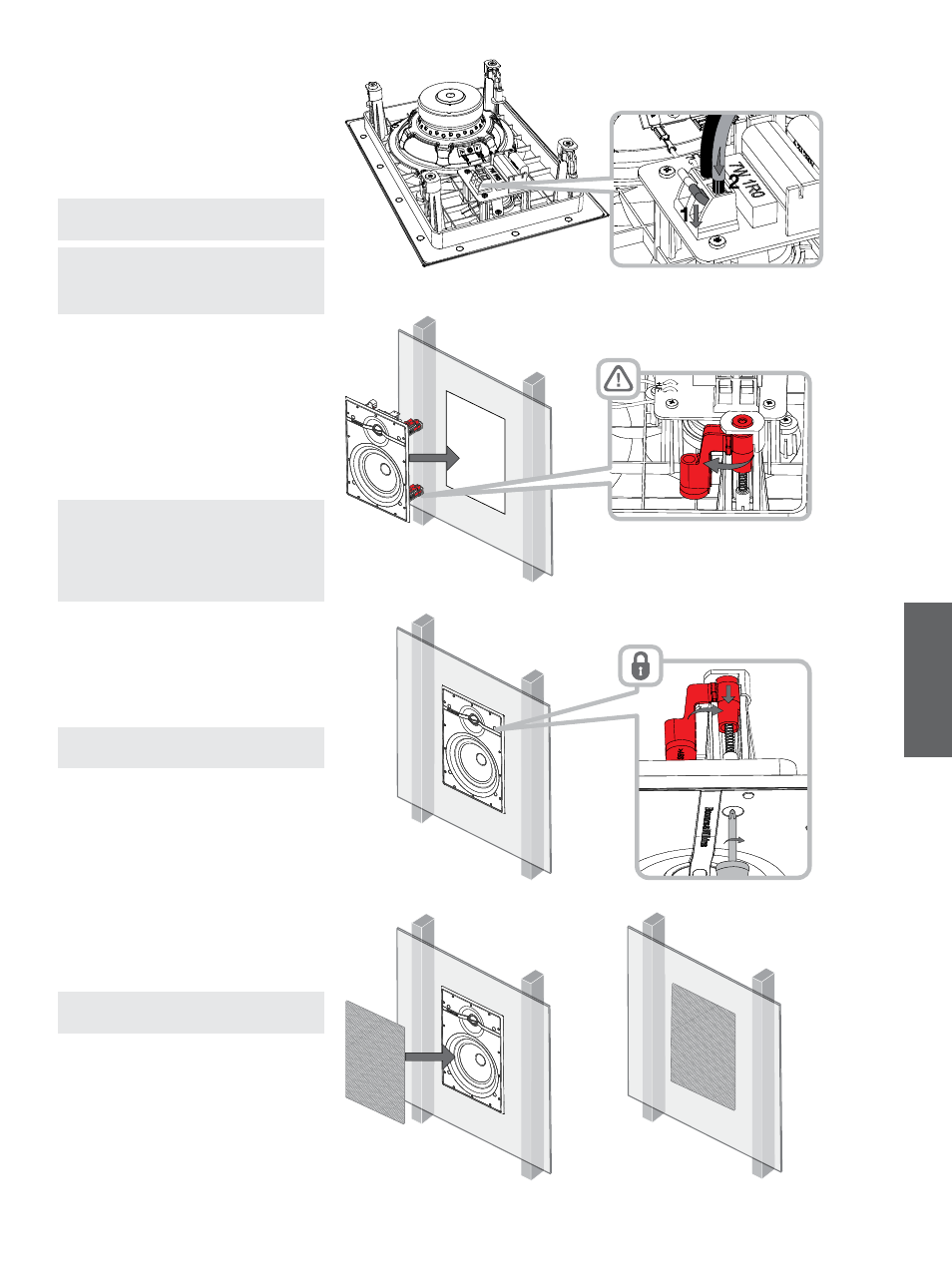

Рисунок 3
Подсоединение кабелей
4. Установка АС Серии CWM3
Для установки АС Серии CWM3 следуйте
процедуре, описанной в следующих пунктах:
4.1 Используя прилагаемый шаблон для выреза,
наметьте линию прореза в существующей стене.
Проверьте предполагаемый проем – он должен
иметь соответствующие размеры. Сделайте
пропил по линии с помощью соответствующего
инструмента, чтобы получился прямоугольный
вырез в стене.
Примечание: Оставьте достаточно свободного
места внутри по краям выреза для
выдвижных лап крепления.
Примечание: Для уменьшения вероятности
дребезга или вибрации стены, рекомендуем
нанести адгезивную мастику вдоль стыков
плиты с элементами конструкции в
непосредственной близости от АС.
4.2 Если кабель уже проложен в застенном
пространстве, протяните его через проем. Если
же колоночные кабели еще не проложены,
это следует сделать сейчас. Возможно, вам
потребуется доступ через пол верхнего этажа,
чтобы распределить все кабели в застенном
пространстве.
Оставьте достаточную слабину кабеля для
удобного подсоединения к АС, но не слишком
много, т.к. провисший кабель сможет касаться
стены и дребезжать после того, как вы его
запихнете обратно. Ориентировочно 1.0 м будет
достаточно.
Примечание: Всегда используйте
высококачественные кабели с малым
сопротивлением. Малое погонное
сопротивление особенно важно, если длина
кабеля от усилителя превышает 5 м. Ваш
местный дилер Bowers and Wilkins сможет
дать вам совет по колоночным кабелям, если
это нужно .
4.3 А теперь подсоедините колоночные кабели
к пружинным разъемам на плате кроссовера.
Убедитесь, что полярность подключения
правильная: плюсовой разъем на усилителе
должен быть соединен с красной клеммой на
колонке. Аналогично, кабель, подсоединенный к
минусовому разъему на усилителе, должен быть
соединен с черной клеммой на АС. На Рис. 3
проиллюстрировано подсоединение кабелей.
Примечание: Если усилитель уже соединен с
кабелем, его необходимо выключить во время
подключения к тыловой коробке.
4.4 Подсоединенную АС можно поднять и
вставить в проем в стене. Убедитесь, что
все четыре крепежные лапы задвинуты
внутрь так, чтобы АС прошла через проем, а
затем приподнимите АС так, чтобы фланец
встал вровень (заподлицо) со стеной. Будьте
осторожны и не прищемите кабель.
Для фиксации АС используйте крестовую
отвертку, вставленную в отверстия для доступа
к выдвижным крепежным лапам на передней
панели. Будьте осторожны и не повредите
динамики, орудуя отверткой. Вставляйте
поочередно отвертку в отверстие каждой
из выдвижных лап и затягивайте ее. На
рисунке 4 проиллюстрирован процесс установки
и крепления АС.
Примечание: Если вам нужно покрасить
стены после установки АС, используйте
прилагаемые маски для покраски.
4.5 Теперь к передней панели можно прикрепить
защитную решетку. Она удерживается на
месте магнитами, и поэтому ее достаточно
просто совместить с бороздками на фланце
рамы, чтобы она со щелчком встала на место.
На рисунке 5 проиллюстрирована установка
защитной решетки.
Теперь АС Серии CWM3 установлена и готова к
использованию.
Рисунок 4
Установка и
крепление АС
Рисунок 5
Установка защитной
решетки
