Elektrische Installation
Verdrahtung bei Betrieb nur von Ausgängen
6
l
17 EDBMZ9374X DE/EN/FR 4.2

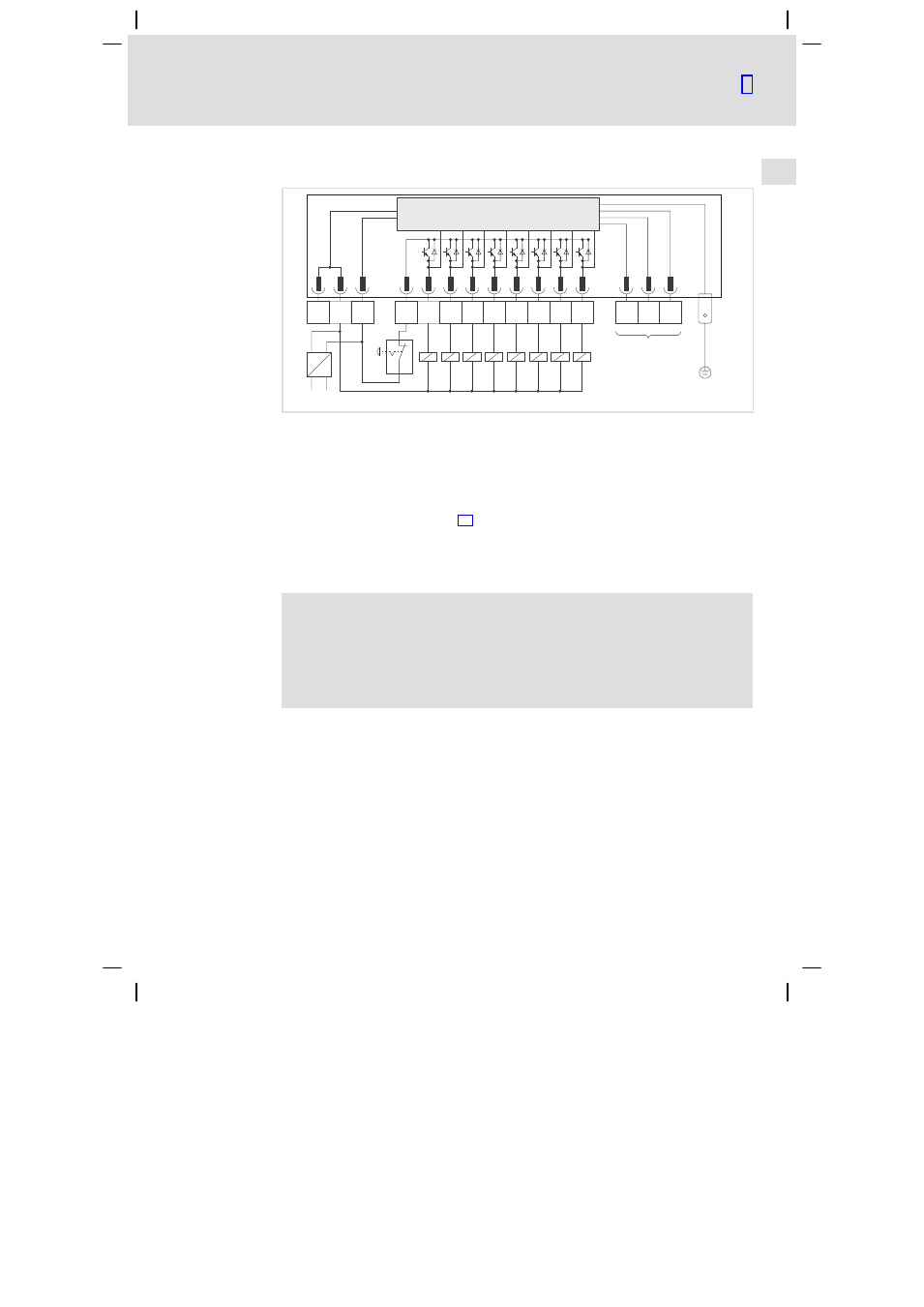

6.3 Verdrahtung bei Betrieb nur von Ausgängen
GND I/O1 I/O2 I/O3 I/O4 I/O5 I/O6 GND I/O7 LO I/O8 HI
mC
- +
GND 24V
OUT
24V
1
2
3 4
0 ~
–
PE
9374_017
0 Stromversorgung mit +24 VDC Ausgangsspannung.
l Berücksichtigen Sie bei der Auslegung der Stromversorgung die Ströme an den
Ausgängen (max. 1 A pro Ausgang).
1 Not−Aus−Schalter
l Es muss sichergestellt sein, dass bei Betätigung die Ausgänge keine Spannung
führen.
2 Digitale Ausgänge mit Verbraucher
3 Systembus (CAN) ( ^ 18 )
4 PE−Anschluss (6.3 mm AMP−Stecker)
l Verbinden Sie den PE−Anschluss mit der leitfähigen Rückwand des
Schaltschranks. Dadurch wird ein störungsfreier Betrieb der
Klemmenerweiterung gewährleistet.
{
Gefahr!
Installieren Sie eine zusätzliche Potentialtrennung, wenn
ƒ die Klemmenerweiterung mit einem Leitrechner verbunden wird,
ƒ eine sichere Potentialtrennung (doppelte Trennstrecke) nach
EN 50178 erforderlich ist.
