Exemple d’application
Variateur de vitesse 93XX avec extension bornier
9
l
112 EDBMZ9374X DE/EN/FR 4.2
9 Exemples d’application
9.1 Variateur de vitesse 93XX avec extension bornier
Une extension bornier avec 6 entrées et 2 sorties doit fonctionner sur un
variateur 9300.
ƒ L’adresse CAN du variateur est 1.
ƒ La vitesse de transmission doit être de 500 kbits/s.
ƒ La configuration de l’extension bornier doit être réalisée via
microcontacteur DIP interne.

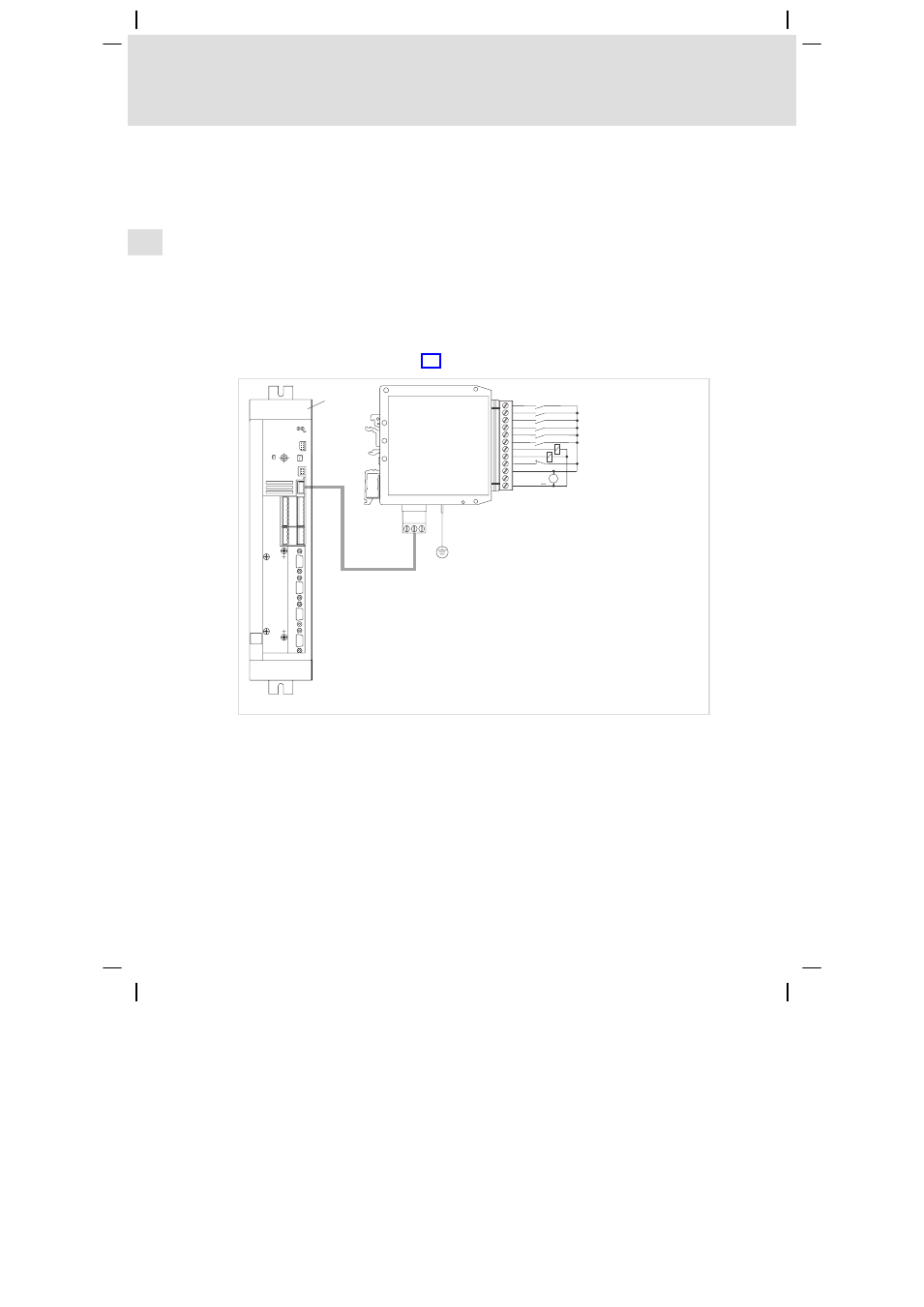

Le câblage représenté n’est valable que pour les extensions bornier à partir de
la version 33.9374IB.1A.10 (
¶ 91).
+
+18 … +30 VDC
=
PE
CAN
1
l
0
9374_018
0 Variateur 93XX
1 Extension bornier (maître 9374−Master)
