Electrical installation
Wiring to a host
EDKMF2133 DE/EN/FR 6.1
46
l
H1_E_INST−Inst_2133−2
4
Electrical installation
Wiring to a host
{
Danger!
Additional electrical isolation must be installed if
ƒ
an 820X and 821X controller is connected to the host and
ƒ
reliable electrical isolation (reinforced insulation) in accordance with
EN 61800−5−1 is needed.

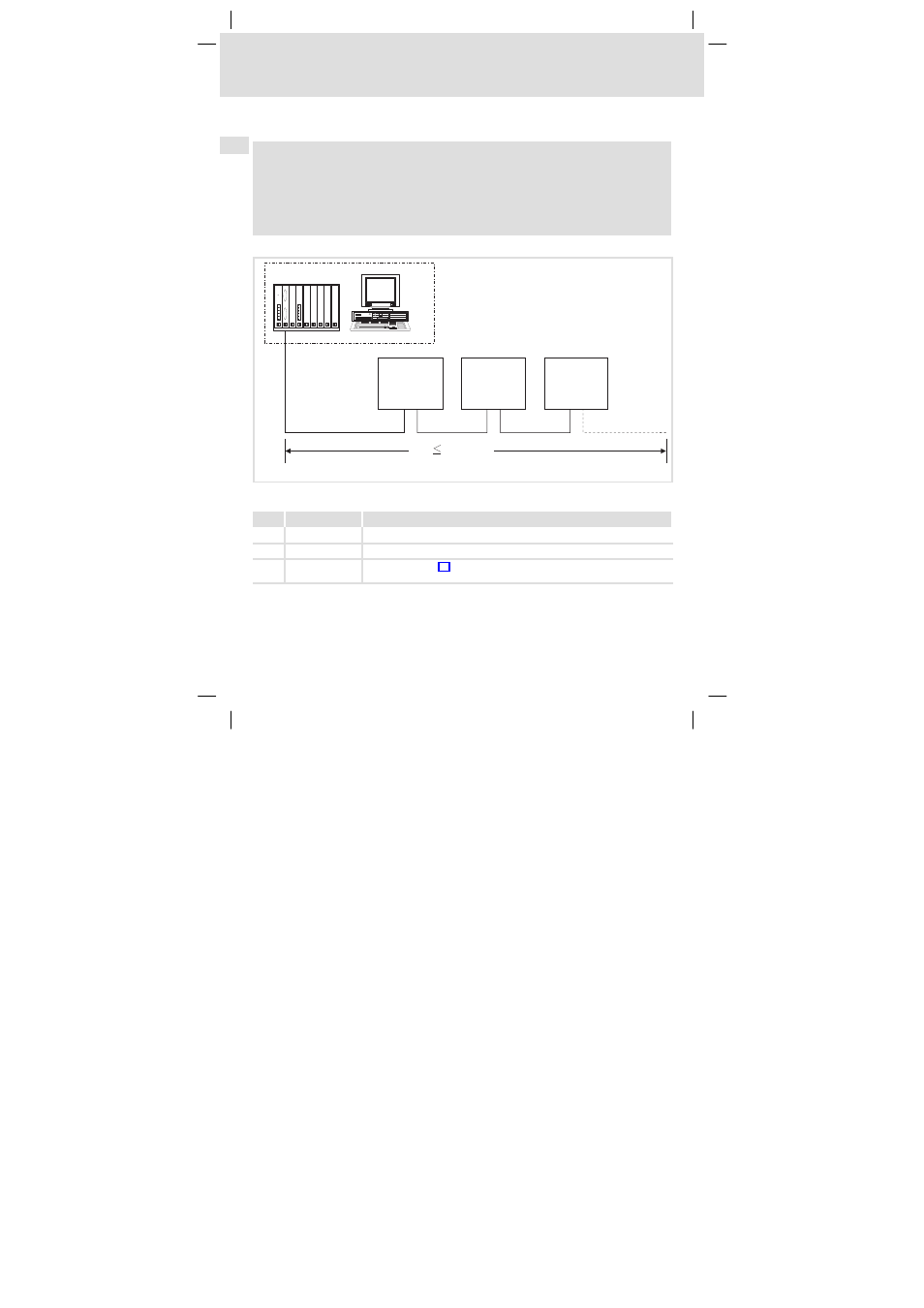

The connection of the PROFIBUS bus system is shown in the survey drawing.
3
3
3
1
2
2
2
0 m
1200 m
GG + 2133
GG + 2133
GG + 2133
E82ZAFP005
Fig. 1
Example: PROFIBUS with RS485 wiring (without repeater)
No.
Element
Note
1
Host
e.g. PC or PLC with PROFIBUS master interface module
2
Bus cable
Adapt baud rate to bus cable length
3
PROFIBUS slave
Controller (see
^ 40) which can be used with the EMF2133IB
communication module
