4 Elektrische Installation
Belegung der Sub−D−Buchse
EDKMF2133 DE/EN/FR 6.1 18
l
H2_BelegungDerSubD−Beleg_SubD_Buchsenleiste

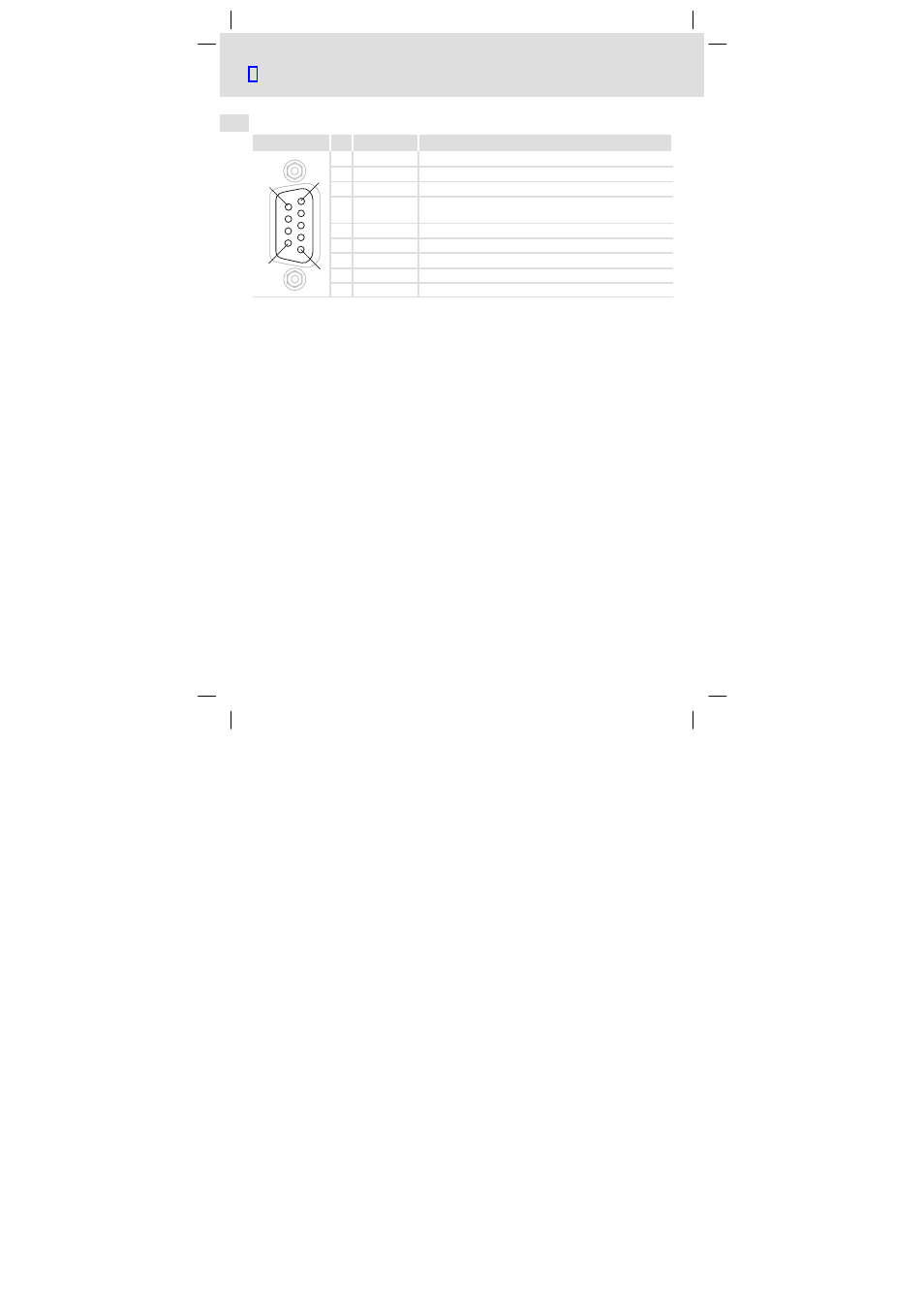

Belegung der Sub−D−Buchse
Ansicht Pin Bezeichnung Erläuterung
1 6
5
9
1 − −
2 − −
3 RxD/TxD−P Datenleitung−B (Empfangs− / Sendedaten−Plus)
4 RTS Request To Send
(Empfangs− / Sendedaten, kein Differenzsignal)
5 M5V2 Datenbezugspotential (Masse zu 5V)
6 P5V2 5 V DC / 30 mA (Busabschluss)
7 − −
8 RxD/TxD−N Datenleitung−A (Empfangs− / Sendedaten−Minus)
9 − −
