5 Inbetriebnahme

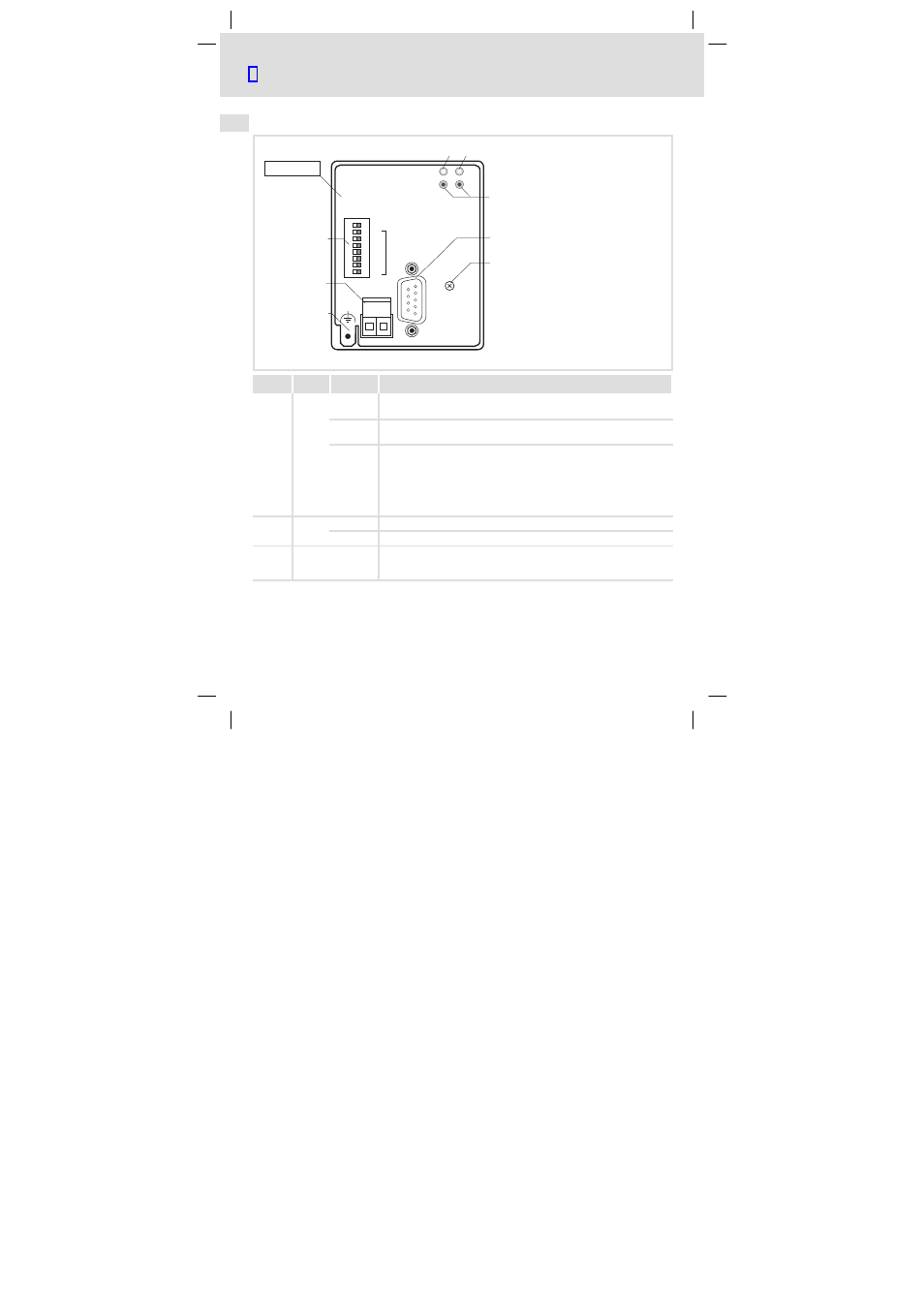

Statusanzeige
EDKMF2133 DE/EN/FR 6.1 32
l
H2_statusanzeige−Statusanzeige
Statusanzeige
12
345
6
7
8 2131
64
32
16
8
2
4
1
PROFIBUS DP
L
24V DC
+ _
ON OFF
Adresse
2133
01
2
EMF2133IB
5
4 3
7
6
2133PFB003
Pos Farbe Zustand Hinweise
0 grün an Kommunikationsmodul ist mit Spannung versorgt und hat Verbin-
dung zum Antriebsregler.
aus Kommunikationsmodul ist nicht mit Spannung versorgt. Antriebsreg-
ler oder externe Spannungsversorgung ist ausgeschaltet.
blinkt Kommunikationsmodul ist mit Spannung versorgt, hat aber (noch)
keine Verbindung zum Antriebsregler, weil
l das Kommunikationsmodul nicht korrekt auf den Antriebsregler
gesteckt wurde
l der Datentransfer vom/zum Antriebsregler noch nicht möglich ist
(z.B. Antriebsregler in der Initialisierungsphase).
1 gelb aus Kommunikationsmodul ist noch nicht initialisiert
blinkt Die Kommunikation über das Kommunikationsmodul ist aufgebaut.
2 rot / grün Rote und grüne Drive−LED kennzeichnet den Betriebszustand des
Grundgerätes 82XX, 8200 vector, 93XX, Servo PLC 9300 und Drive PLC
(siehe Betriebsanleitung des Grundgerätes)
