4 Elektrische Installation
Verdrahtung mit einem Leitrechner
EDKMF2133 DE/EN/FR 6.1 12
l
H1_E_INST−Inst_2133−2
4 Elektrische Installation
Verdrahtung mit einem Leitrechner
{
Gefahr!
Sie müssen eine zusätzliche Potentialtrennung installieren, wenn
ƒ ein Antriebsregler 820X und 821X mit einem Leitrechner verbunden wird
und
ƒ eine sichere Potentialtrennung (verstärkte Isolierung) nach EN 61800−5−1
notwendig ist.
Der Aufbau des Bussystems PROFIBUS ist in der Übersichtszeichnung dargestellt.
3 3 3
1
2 2 2
0 m 1200 m
GG + 2133 GG + 2133 GG + 2133
E82ZAFP005

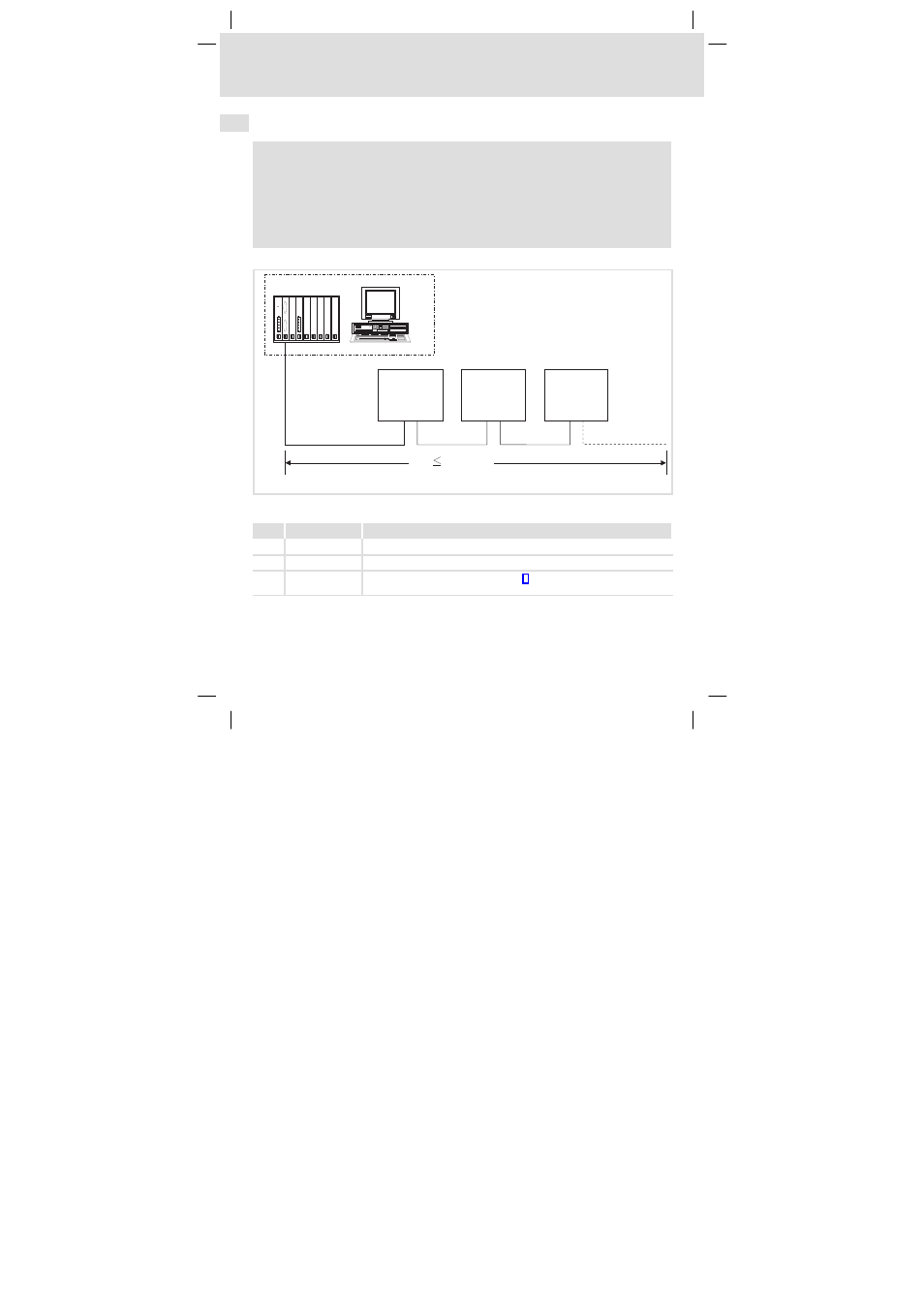

Abb. 1 Beispiel: PROFIBUS mit RS485−Verkabelung (ohne Repeater)
Nr. Element Bemerkung
1 Leitrechner z.B. PC oder SPS mit PROFIBUS−Master−Anschaltbaugruppe
2 Buskabel Übertragungsrate an die Länge des Buskabels anpassen
3 PROFIBUS−Slave Einsetzbares Grundgerät (GG, siehe ^ 6) mit Kommunikationsmodul
EMF2133IB
