Installazione elettrica

Procedura di montaggio

6

l

118

EDK84AZESxx DE/EN/FR/ES/IT 4.0

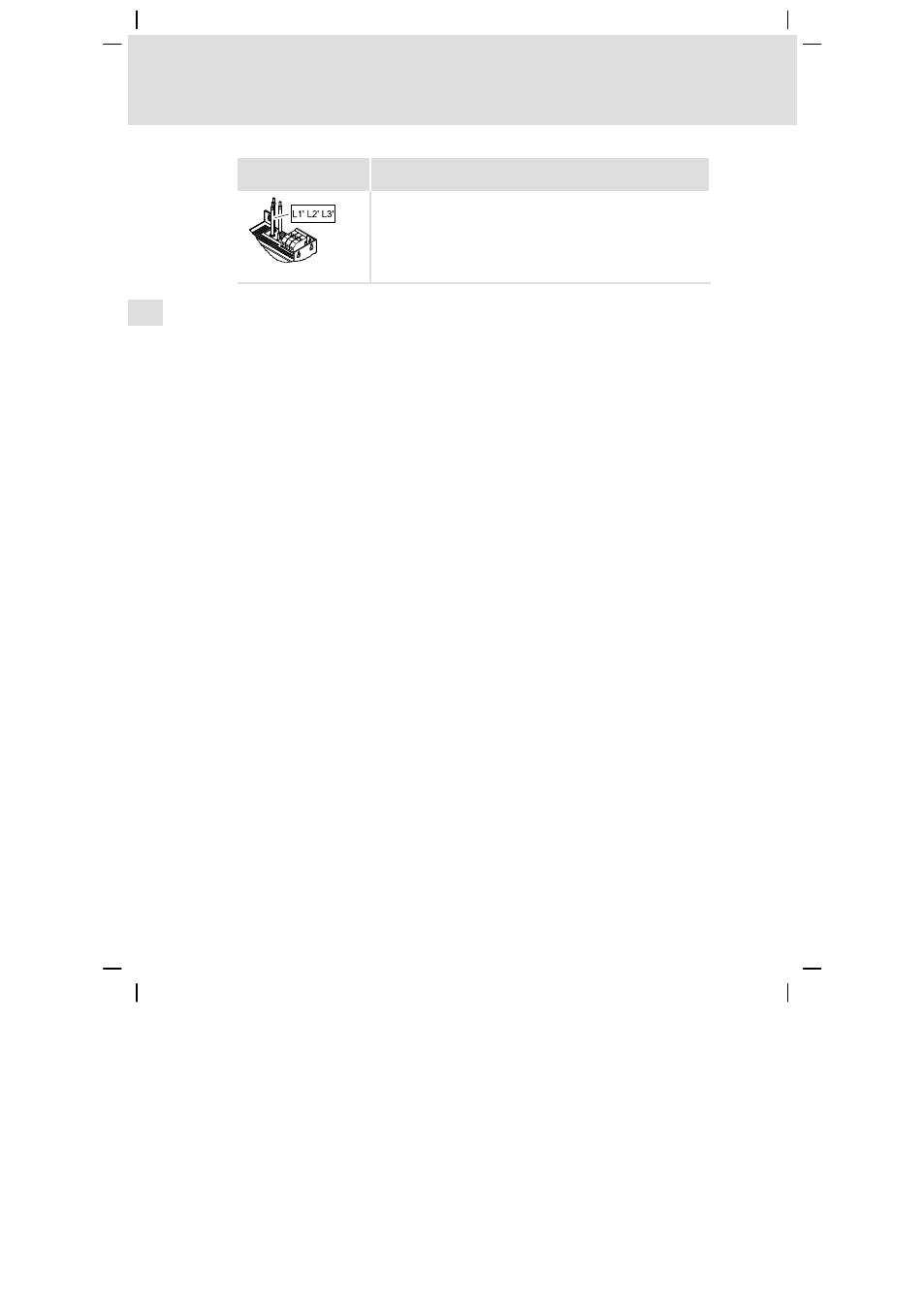

Cavo di collegamento
all’unità di controllo

Descrizione

L1’
L2’
L3’

Conduttore di uscita filtro (cavetto con capocorda, colore
BK).

E84AZESx006

6.3

Procedura di montaggio

Per collegare il filtro, procedere come segue:
1. Collegare il cavo di uscita del filtro alla morsettiera X100 sull’inverter.
2. Collegare il cavo di rete al morsetto corrispondente di collegamento alla

rete sul filtro.

3. Montare il conduttore di protezione (PE) sul lato rete nell’apposita vite.

Il collegamento PE deve essere eseguito in conformità con la norma EN
61800−5−1.
