Instalación mecánica
Variante de montaje
Pasos para el montaje
l
91
EDK84AZESxx DE/EN/FR/ES/IT 4.0
5.2.2

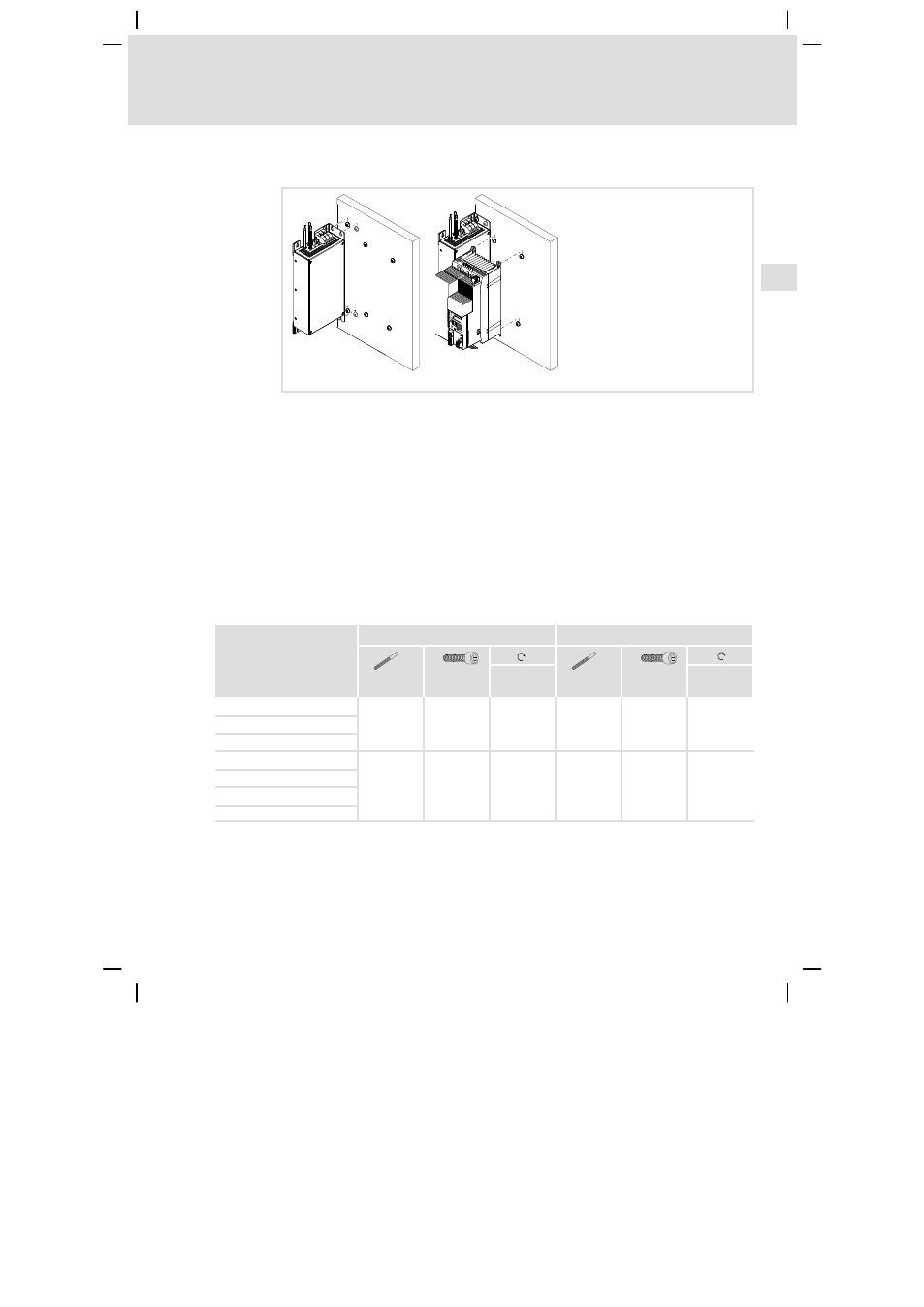

Pasos para el montaje
E84ZESx008
Para el montaje, proceda de la siguiente manera:
1. Preparar taladros roscados en la placa de montaje.
2. Equipar los taladros con tornillos y arandelas.
–
Utilizar 8 tornillos combinados o tornillos Allen con arandelas.
–
No apriete totalmente los tornillos.
3. Monte el filtro en la placa de montaje preparada.
–
De momento, apriete los tornillos solamente con las manos.
4. Monte el equipo básico en la placa de montaje preparada.
–
De momento, apriete los tornillos solamente con las manos.
5. Dado el caso, premontar las demás unidades.
6. Alinear todas las unidades.
7. Atornillar todas las unidades a la placa de montaje.
Filter
Placa de montaje
Equipo básico
[Nm]
[lb−in]
[Nm]
[lb−in]
E84AZESM1834LD
M6
M6
4
35
M6
M6 x 12
...
M6 x 16
4
35
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
M8
M8
6
62
M8
M8 x >16
4
35
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
Tab. 2
Datos para taladros roscados y tornillos
