Installation électrique
Opérations de montage
6
l
73 EDK84AZESxx DE/EN/FR/ES/IT 4.0

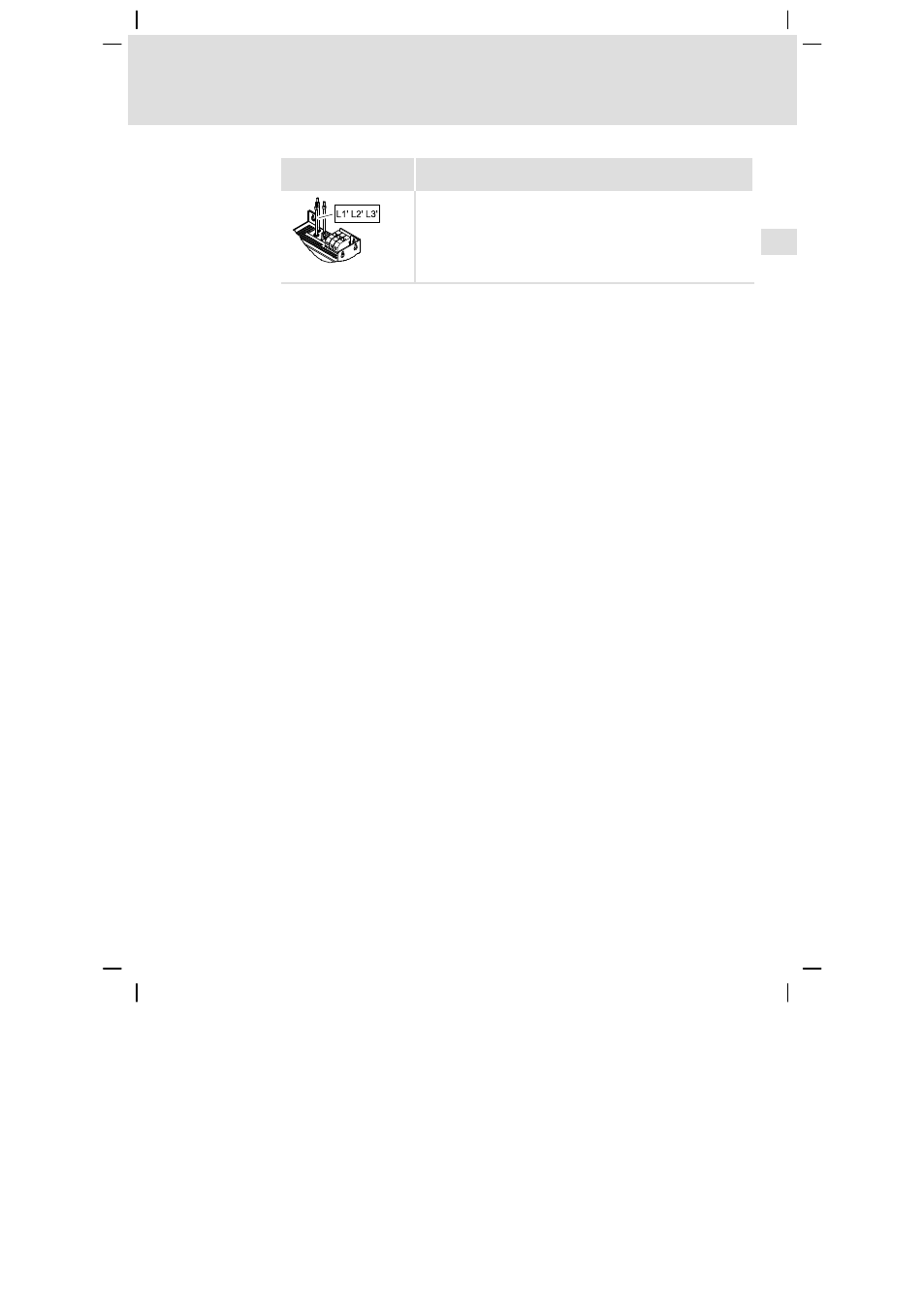

Câble de raccordement au
variateur Description
L1’
L2’
L3’ Conducteur de sortie du filtre (cordon avec embouts,
couleur BK)
E84AZESx006
6.3 Opérations de montage
Pour raccorder le filtre, procéder comme suit :
1. Brancher le câble de sortie du filtre sur la borne X100 de l’appareil de
base.
2. Brancher le câble réseau sur le bornier de raccordement réseau du filtre.
3. Monter le conducteur de protection côté réseau à l’aide de la vis prévue à
cet effet.
– Le raccordement PE doit être réalisé conformément à la norme EN
61800−5−1.
