Installazione meccanica
Montaggio standard
Procedura di montaggio
5
l
112 EDK84AZESxx DE/EN/FR/ES/IT 4.0

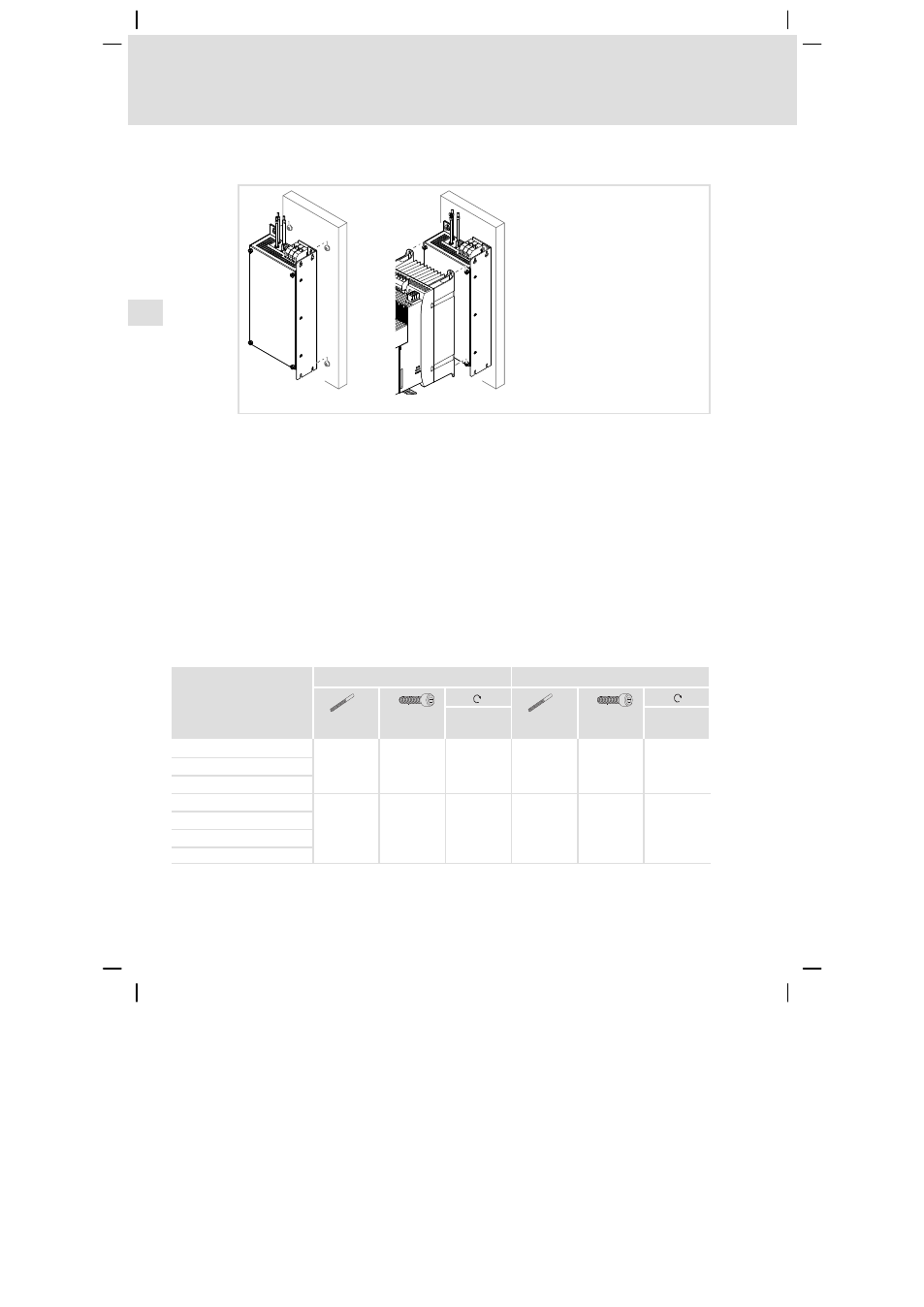

5.1.1 Procedura di montaggio
E84ZESx007
Per il montaggio, procedere come segue:
1. Preparare i fori filettati sulla piastra di montaggio.
2. Dotare i fori filettati di viti e rondelle.
– Utilizzare 4 viti con rondelle o viti ad esagono incassato con rondelle.
– Non avvitare completamente le viti.
3. Montare il filtro sulla piastra di montaggio predisposta.
– Serrare momentaneamente le viti solo manualmente.
4. Montare il dispositivo base sul filtro.
– Utilizzare 4 viti con rondelle o viti ad esagono incassato con rondelle.
5. Se necessario, premontare altre unità.
6. Regolare tutte le unità.
7. Avvitare tutte le unità alla piastra di montaggio.
– Coppia di serraggio: 7 Nm (62 lb−in)
Filter Piastra di montaggio Dispositivo base
[Nm]
[lb−in]
[Nm]
[lb−in]
E84AZESM1834LD
M6 M6
4
35
M6
M6 x 12
...
M6 x 16
4
35
E84AZESM2234LD
E84AZESM2234LDN001
E84AZESM3034LD
M8 M8
6
62
M8 M8 x 16
4
35
E84AZESM3734LD
E84AZESM4534LD
E84AZESM4534LDN001
Tab. 1 Dati per fori filettati e viti
