11 Raccords
à
vide

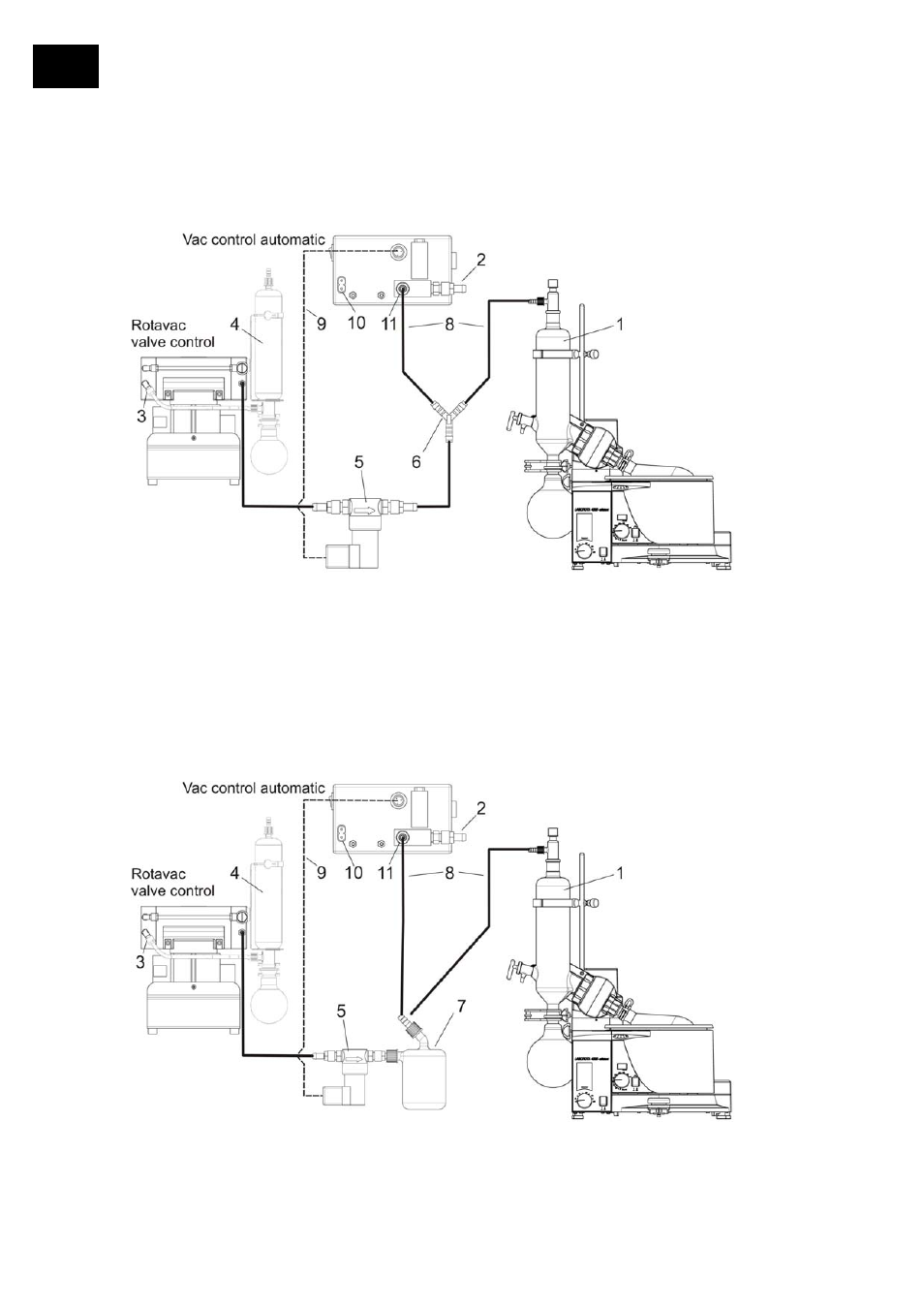

Le tracé des flexibles pour les différents systèmes de vide est le suivant :
fig. 11
1
condenseur de l’unité
7
flacon de Woulff
2
ventilation
8
tube à vide
3
sortie de la pompe
9
ligne de la vanne à vide
4
condenseur de la pompe (en option)
10
branchement au réseau électrique
5
vanne à vide
11
connection du vide
6
pièce en Y
12
ligne de données
fig. 12
