D

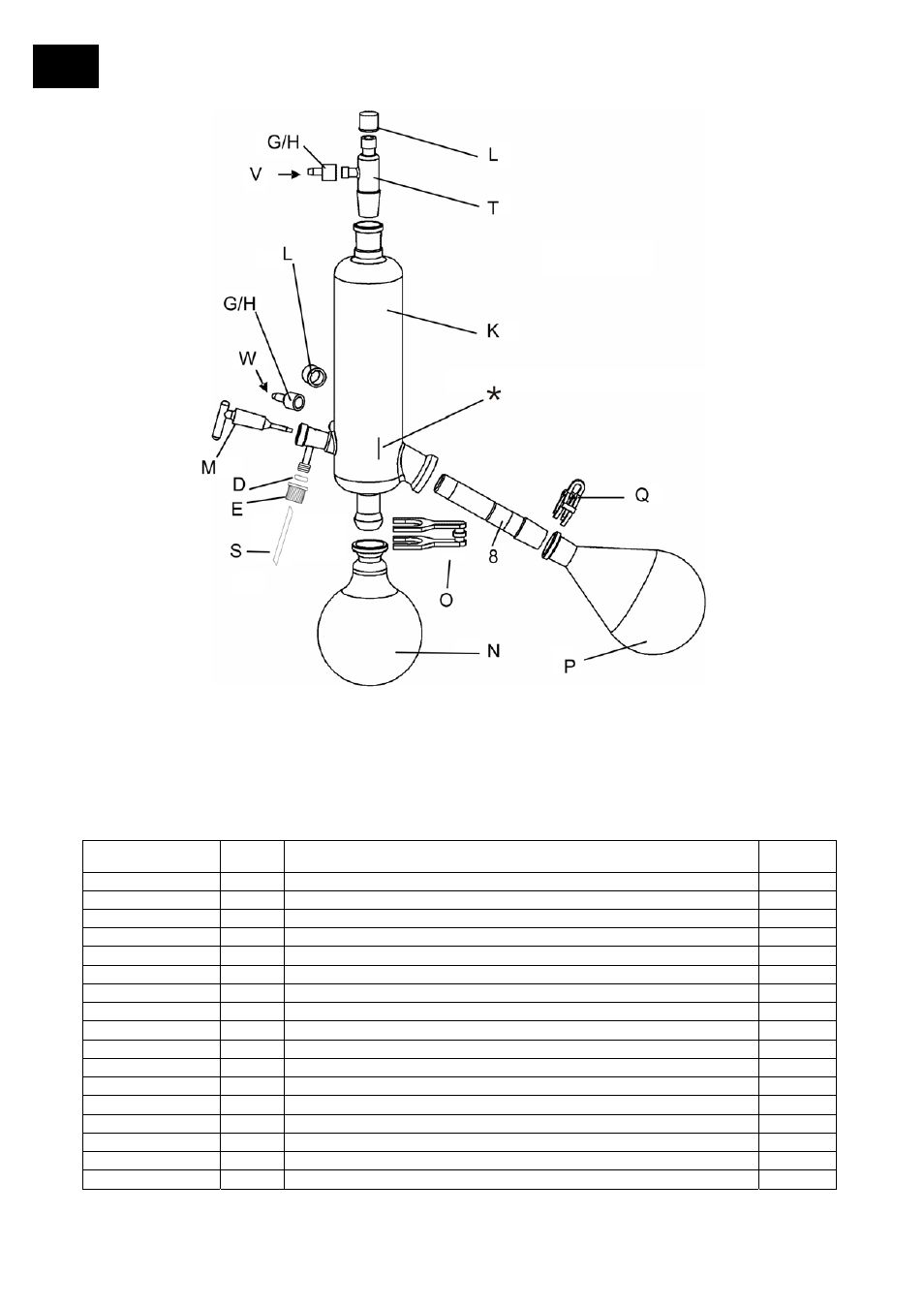

Bild 7
*Position der Abtropfscheibe
Den Vakuumaufsatz (T) in den Schliff am oberen Ende des Kühlers (K) setzen.
Der Vakuumanschluss erfolgt mit der Olive (H) und der Schraubverbindungskappe GL 14
(G) am Anschluss (V).
Bestell-Nr.: Pos.
Bestellbezeichnung
Stück
514.00000.01
8
Dampfdurchführung, NS 29/32
1
514.00300.00 K
Kühler
G3
1
514.00310.00
K
Kühler G3B, kunststoffbeschichtet
(1)
514.51000.00 M
Einleitrohr
1
514.00001.00
T
Vakuumaufsatz, NS 29/32
1
514.74000.00
P
Verdampfungskolben 1000 ml
1
514.84000.00
N
Auffangkolben 1000 ml, S35/20
1
514.84000.02
N
Auffangkolben 1000 ml, S35/20, kunststoffbeschichtet
(1)
515.40000.00
Q
Kolbenklemme NS 29/32
1
515.42000.00
O
Kolbenklemme S 35/20
1
23.09.03.01.24
L
Schraubverschlusskappe GL 18
2
23.09.03.01.27 G
Schraubverbindungskappe
GL 14 (für Kühlwasseranschluss)
3
11.300.005.22
H
Olive für Schraubverbindungskappe GL 14
3
23.30.01.04.69
E
Schraubverb.-Kappe GL10 rot
1
23.08.06.03.26
D
Dichtung O-Ring 3,2x2,5
1
23.30.01.04.72
S
Einleitschlauch (PTFE-) 3,5/4,5x600
1
591.00060.00
Kühlerhalterung
1
