11 conexiones de vacío, Conexiones de vacío – Heidolph LABOROTA 4000 eco User Manual
Page 117
117
E S
11
Conexiones de vacío

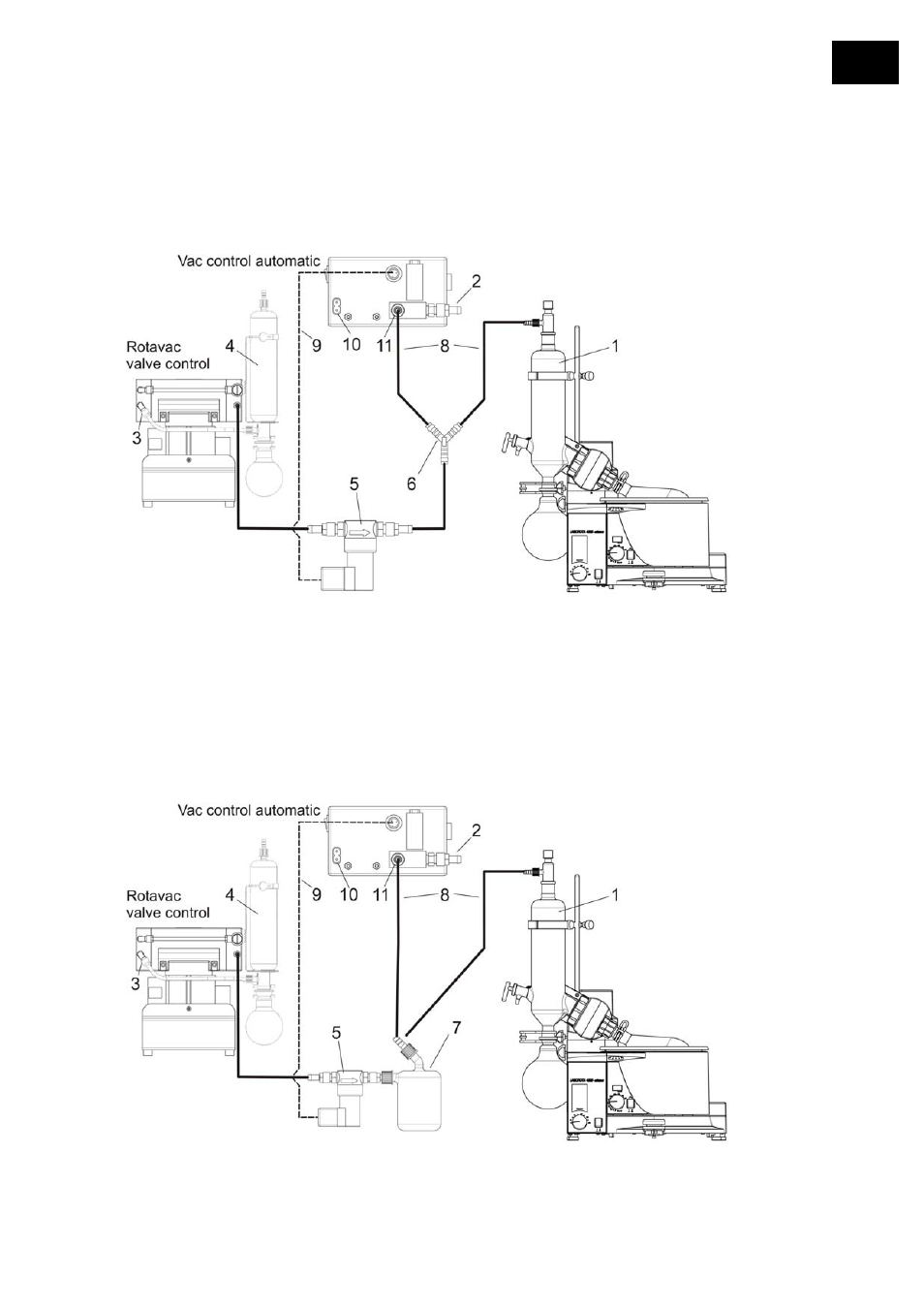

La manguera para los sistemas individuales de vacío se conduce como se describe a
continuación:
Ilus. 11
1
refrigerante de la unidad
7
botella Woulff
2
ventilación
8
tubos de vacío
3
sálida de la bomba
9
línea piloto de la válvula de vacío
4
refrigerante de condensación (opcional)
10
conexión a la red
5
válvula de vacío
11
conexión de vacío
6
unión de tubos en forma de Y
Ilus. 12
