4 montage de la traversée de vapeur, Montage de la traversée de vapeur – Heidolph LABOROTA 4000 eco User Manual
Page 75
75
F

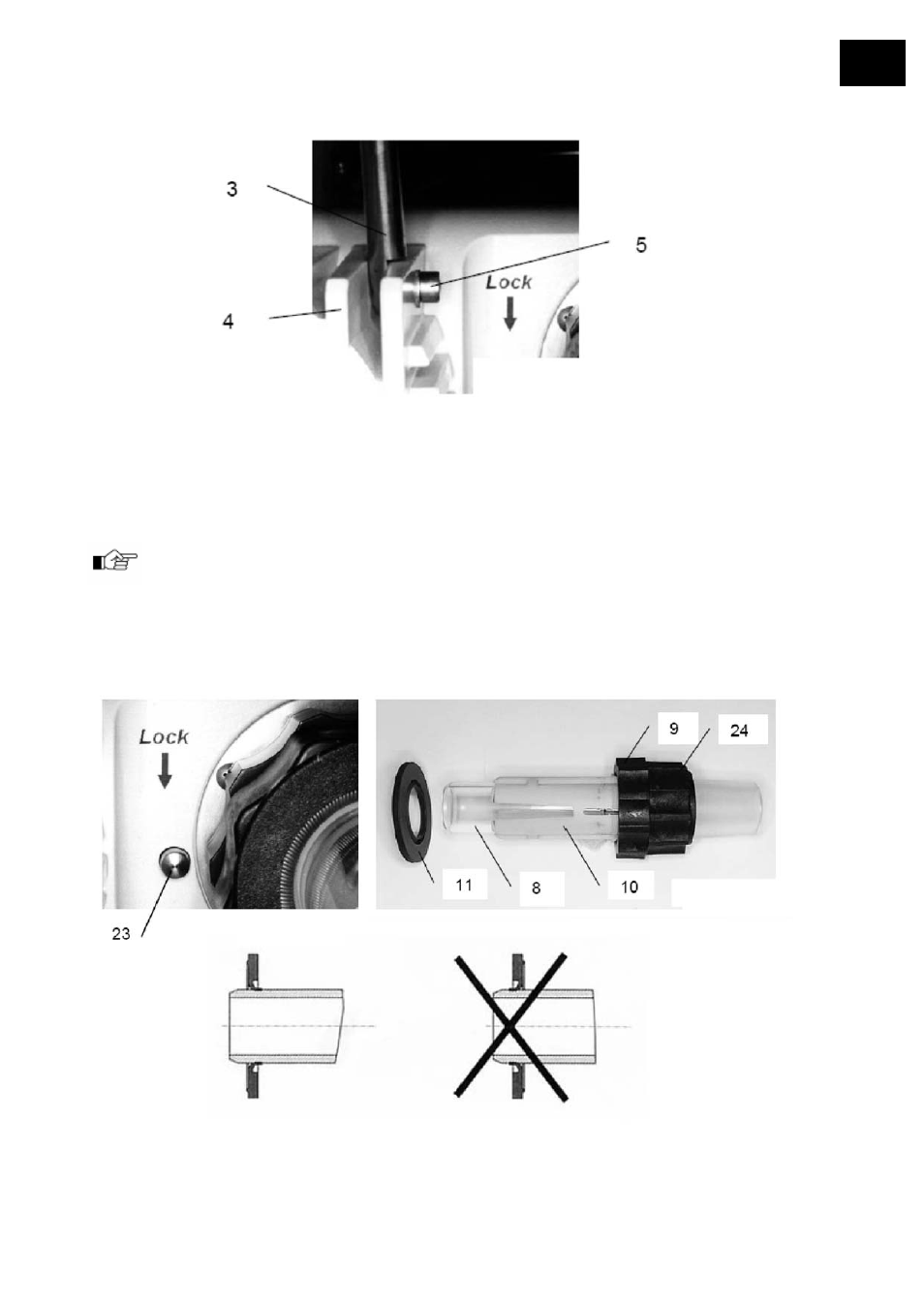

fig. 3
Introduisez la fixation du refroidisseur (7) dans le trou transversal du manchon en croix (6)
et bloquez-la avec la vis de serrage.
4
Montage de la traversée de vapeur
voir fig.1,4,5
La traversée de vapeur (8) se trouve dans l'emballage du jeu de verres. Dévissez tout
d'abord le raccord à vis de la bride (12), retirez le ressort tendeur (13) et le joint PTFE (11)
puis dévissez le raccord à vis de la traversée de vapeur (9) de l'entraînement (4) et
enlevez la douille de serrage (10).
fig. 4
