2 产品使用的前提条件
注意
不正确的处理方法会引起故障。
•
请确保始终遵守本章规定。
只有这样才能始终确保产品性能稳定并安全运行。
注意
当涉及安全应用时，必须另行采取措施，例如：在欧洲还必须遵守欧盟机械指
令所列规范。
如果没有采取相应于法定最低要求的辅助措施，则该产品不适用于控制系统中
有安全要求的部分。
注意
对夹紧杆 4 的制动操作可能损坏锁紧筒 2。
•
请确保夹紧时遵守以下给定条件：
– 只能在已加压的气缸的停留位置或终端位置松开夹紧装置。
– 锁紧筒 2 仅在夹紧杆 4 处于静止状态时进行进气和排气。
– 不会出现任何动态力。
• 请遵守产品使用目的地的有效法律规定以及：
– 规定和标准
– 检测机构和保险公司的规定
– 国家规定。
• 注意产品以及相关操作指南上的警告和提示。
• 请除去各种运输包装，如：薄膜、罩、纸板箱（气接口处的堵头除外）。
这些包装材料均为可回收材料（例外情况：油纸 ＝ 废料）。
• 请您遵守有关电子元器件的无害化处理的地方法规。
• 请您注意相关材料说明 （ 技术参数） 。
• 使用产品时请保持其原样，勿擅自进行任何改动。
• 请注意使用地点的环境条件。
腐蚀性环境将缩短产品的使用寿命（例如：臭氧）。
• 请将本操作指南中的极限值与实际使用情况下的极限值（例如：压力、力、
扭矩、温度、质量、速度等）相比较。
只有遵守负载极限值才能使产品按照相关的安全规程安全运行。
• 请注意紧固扭矩的容许公差。
如果没有特别说明，则公差为 ±20 %。
• 按规定对压缩空气进行预处理
（ 技术参数）。
• 一旦选定了某种介质，就请在产品整个使用寿命期内只使用这种介质。
例如：始终使用未润滑的压缩空气。
• 缓慢地向整套设备供气。
这样可防止出现失控运动。
可通过安全启动阀 HEL 缓慢地启动进气。

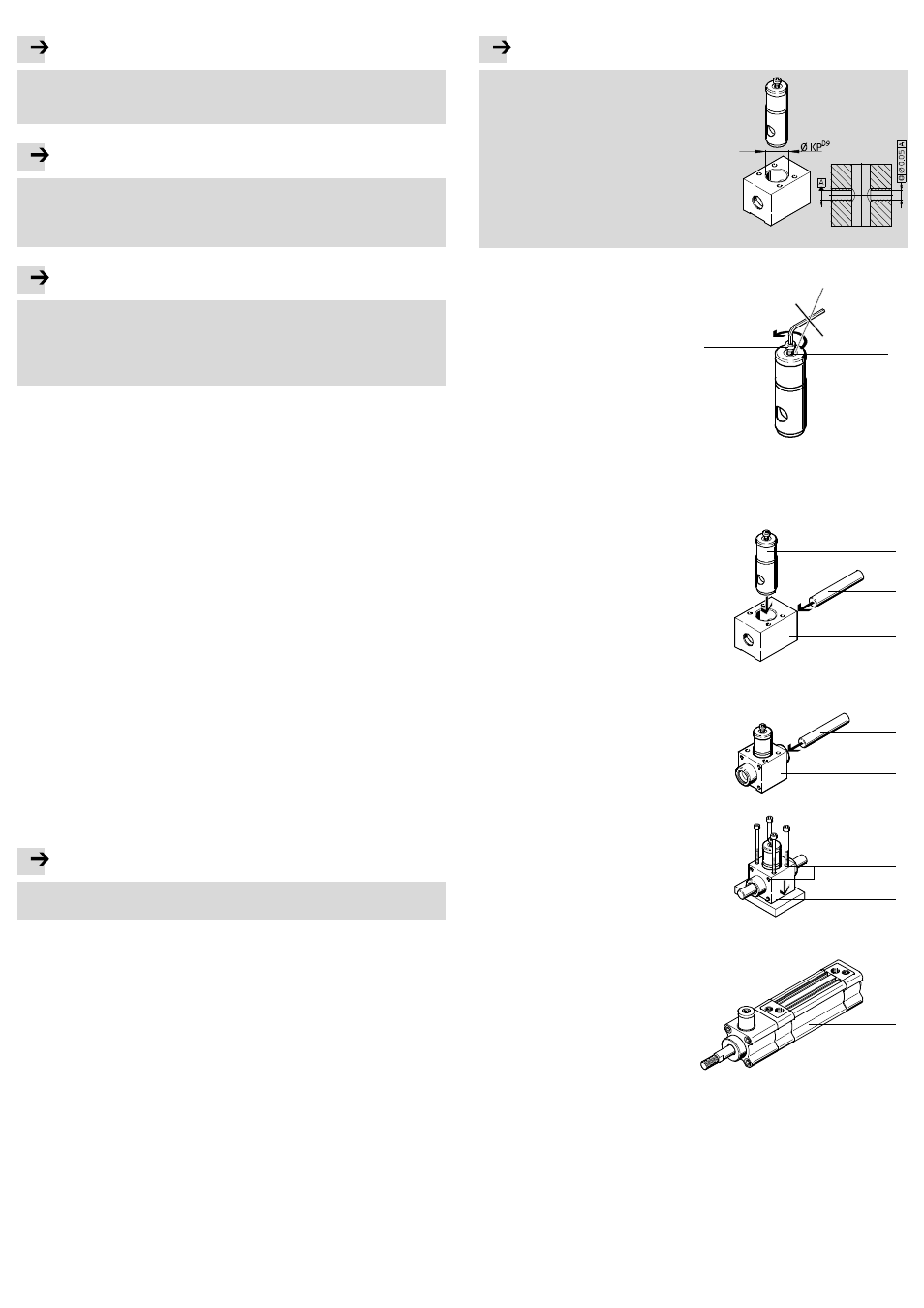

3 安装
3.1 机械安装
•
请注意为气动接口及其配管连接留出足够的空间。
注意
夹紧杆表面质量太低可能导致无法达到最大夹持力。
•
请确保达到所需的夹紧杆表面质量（ 技术参数）。
使用专用外壳时：
注意
安装孔没有精确对准会增加磨损。
•
请确保遵守以下各点：
– 用于固定锁紧筒 2 (KP) 的安
装孔的公差范围符合配合 D9
(DIN ISO 286)
– 在专用外壳上使用 2 个滑动轴承，
其基准轴 A 位于直径为 0.05 mm
的同轴气缸内部。
Fig. 6
安装夹紧杆 4：
1.手动：
• 将预安装的安装螺丝 9 留在压
缩空气接口 1 螺孔中。
• 安装夹紧杆 4 后才拆除安装
螺丝。
2.气动：
• 拆除预安装的安装螺丝 9。
• 向压缩空气接口 1 供气。
Fig. 7
1
9
在两种情况下，夹紧装置松开，可以安装夹紧杆 4。
安装锁紧筒 2：
1.从上方将锁紧筒 2 推入外壳 5
的安装孔。
2.推动夹紧杆 4 穿过外壳 5
和锁紧筒 2。
Fig. 8
2
4
5
固定夹紧单元 5：
1.将夹紧杆 4 推入夹紧单元 5。
Fig. 9
4
5
2.在预定位置安装夹紧单元 5。
夹紧单元具有固定用安装孔和螺孔
3。
Fig. 10
3
5
固定带夹紧单元的气缸 8：
1.采用正面安装位或使用相应的固定
元件安装气缸 8。
Fig. 11
8
不同的气缸 8 固定元件请参见 Festo 附件
( www.festo.de\catalogue)。
