Feiss OL9107 - Manual (Page 3)

PRECAUCION – RIESGO DE INCENDIO
Este producto requiere la instalación por un electricista
calificado.Antes de instalar, asegúrese de leer todas las
instrucciones y APAGUE EL PODER DE LA CAJA
ELÉCTRICA NO.
3
1

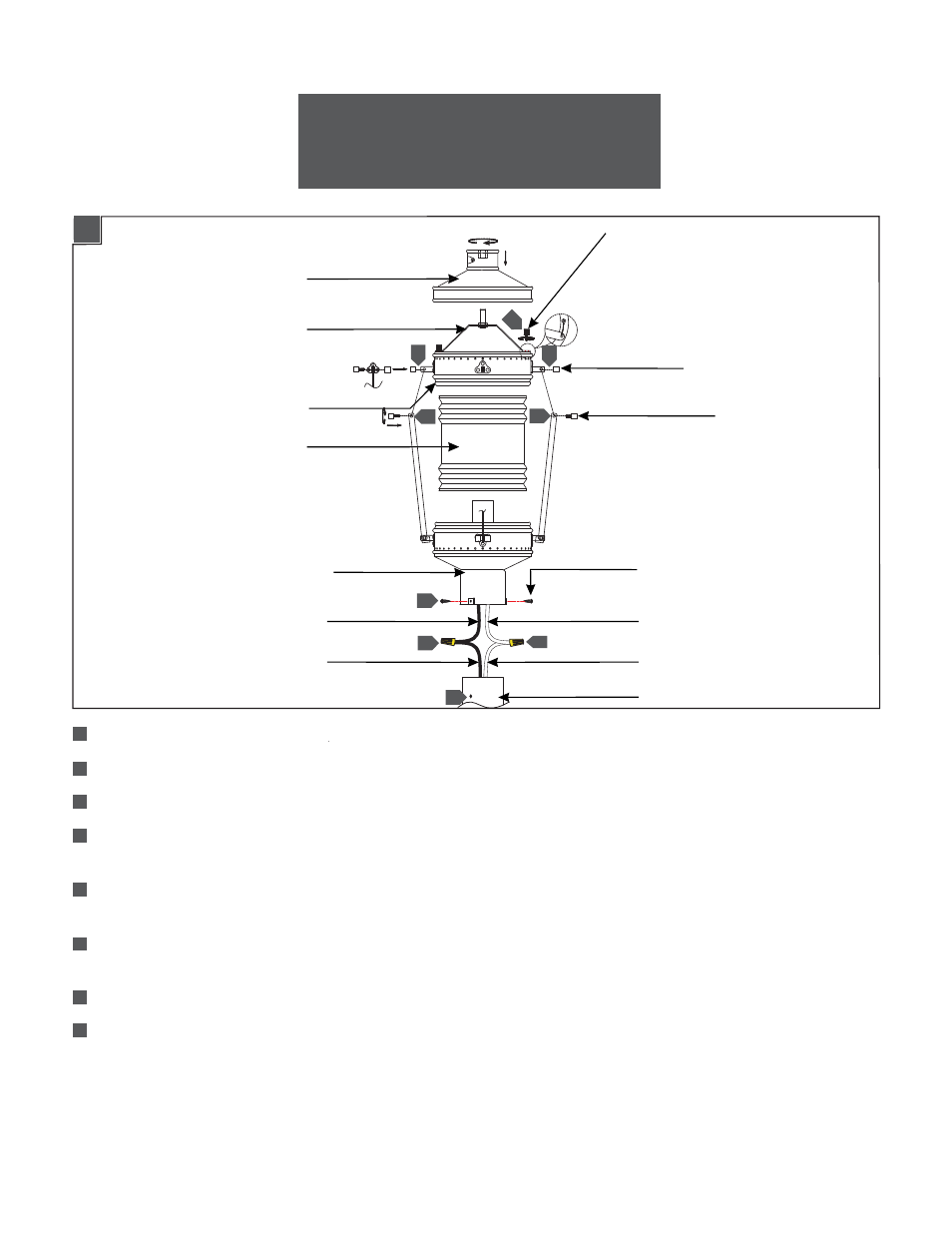

CUBIERTA DE FIXTURE
TORNILLO DE MARIPOSA
MARCO
Conectar el proyector a una tierra apropiada de acuerdo con los códigos eléctricos locales.
Conecte el cable blanco del luminario para el cable de la línea de alimentación neutro con una tuerca de alambre.
Conecte el cable negro al cable de línea de energía caliente con una tuerca de alambre.
Fije la base de la luminaria al poste con los tornillos de post proporcionado asegurándose de tuck cuidadosamente en todo
el cableado.
Instale la lámpara enroscándolo en la toma de corriente. Consulte la etiqueta del casquillo de la lámpara para obtener
información Potencia Max.
Instale la persiana, colocándolo en la base de fijación y fíjela a la parte superior aparato con los tornillos suministrados y
las tuercas.
Instalar el marco a la parte superior accesorio fijándola con los tornillos proporcionados.
Instale la cubierta de la lámpara sujetándola en la parte superior accesorio para apretar.
TORNILLO DE
CAPUCHÓN
TUERCA DE
CAPUCHÓN
BASA DE FIXTURE
SOMBRA
FIXTURE SUPERIOR
2
3
4
5
6
7
8
1A
5
CABLE CALIENTE
CABLE NEGRO
TORNILLO DEL POSTE
CABLE NEUTRO
CABLE BLANCO
2
POSTE
3
8
8
5 5
5
6
