ATTENTION – RISQUE D’INCENDIE

Ce produit nécessite une installation par un électricien
qualifié.Avant d'installer assurez-vous de lire toutes les
instructions et TOURNER LE POUVOIR DE LA BOITE
ELECTRIQUE OFF

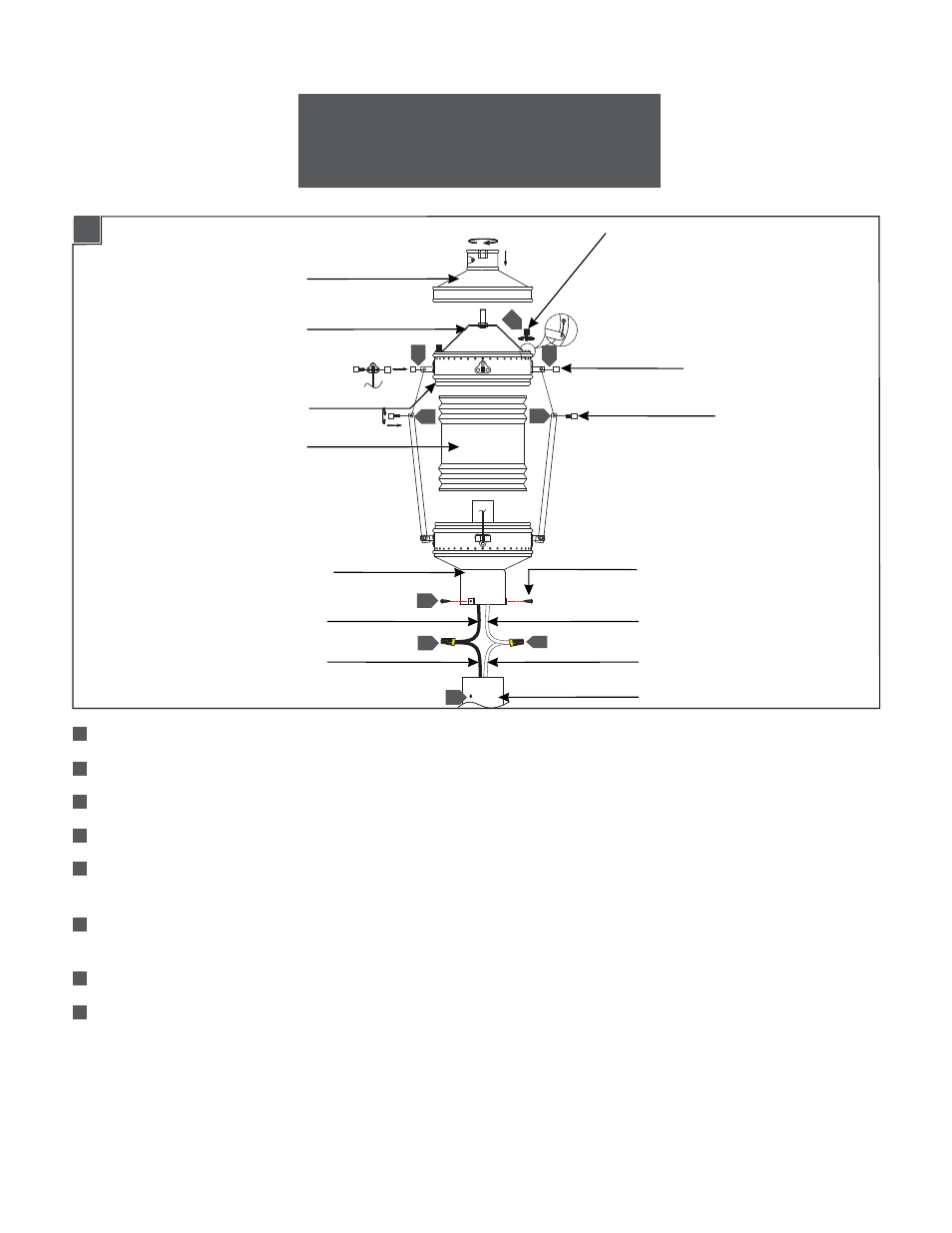

COUVERCLE DE FIXTATION

VIS DE POUCE

CADRE

Branchez l'appareil sur un sol adapté conformément aux codes électriques locaux.

Connecter le fil blanc au fil neutre puissance ligne avec un serre-fils.

Connecter le fil noir de l'appareil au fil de ligne électrique chaud avec un serre-fils.

Sécuriser la base de fixation au poteau avec les vis de post fourni en veillant à bien rentrer tout le câblage.

Installez la lampe en le vissant dans la douille. Reportez-vous à l'étiquette sur la douille de lampe Puissance max pour plus
d'informations.

Installez l'ombre en le plaçant dans l'embase de fixation et le fixer à la partie supérieure de fixation avec les vis et écrous
fournis.

Installer le châssis à la partie supérieure de fixation en la fixant à l'aide des vis de serrage prévues.

Installer le couvercle du dispositif en le fixant sur la partie supérieure de fixation pour serrer.

CAPE VIS

CAPE ÉCROU

BASE DE FIXATION

OMBRE

HAUT FIXATION

FIL CHAUD

FIL NOIR

VIS DE POSTE

FIL NEUTRE

FIL BLANC

POSTE
