Mode d’emploi pour les interrupteurs de sécurité TX...
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tél. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Contrôle et entretien
En cas d'endommagement ou d'usure, il est né-
cessaire de remplacer entièrement l'interrupteur
avec l'élément d'actionnement.
Le remplacement de composants ou de sous-
ensembles n'est pas autorisé !
Aucun entretien n'est nécessaire. Pour garantir un
fonctionnement irréprochable et durable, il convient
toutefois de vérifier régulièrement les points
suivants :
Fonction de commutation correcte
Bonne fixation des composants
Dépôts et usure
Étanchéité à l’entrée du câble
Serrage des connexions ou des connecteurs
Les interrupteurs de sécurité doivent être entièrement
remplacés après 1 million de manoeuvres.
Remarque : l'année de construction figure dans le coin
inférieur droit de la plaque signalétique.
Nous déclinons toute responsabilité
en cas d’utilisation non conforme ;
en cas de non-respect des consignes de sécurité ;
si le montage et le raccordement électrique ne sont
pas effectués par du personnel agréé ;
si les contrôles fonctionnels ne sont pas effectués.
Déclaration de conformité
Le fabricant ci-dessous déclare par la présente que
le produit est conforme aux dispositions de la ou des
directive(s) précisées ci-après ainsi qu’aux normes qui
lui sont applicables.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
D-70771 Leinfelden-Echterdingen, Allemagne
Directives utilisées :
Directive Machines 2006/42/CE
Normes utilisées :
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
EN 1088:1995+A2:2008
Leinfelden, juillet 2010
Dipl.-Ing. Michael Euchner
Directeur Général
Duc Binh Nguyen
Responsable documentation
La déclaration de conformité CE signée est jointe au
produit.












TX.B-...
TX.C-... 41
33
13
21
21
11
33
41
42
34
22
14
12
22
34
42
41
33
13
21
21
11
33
41
42
34
22
14
12
22
34
42
41
33
13
21
21
11
33
41
42
34
22
14
12
22
34
42
So
us
ré
se
rv
e
de
m
od
ific
at
io
ns
te
ch
ni
qu
es
, i
nd
ic
at
io
ns
n
on
c
on
tra
ct
ue
lle
s.
©
E
UC
HN
ER
G
m
bH
+
C
o.
K
G
07
97
77
-0
5-
06
/1
1
(tr
ad
. m
od
e
d'
em
pl
oi
d
'o
rig
in
e)
Porte fermée Porte fermée
et verrouillée et non verrouillée
Porte
ouverte

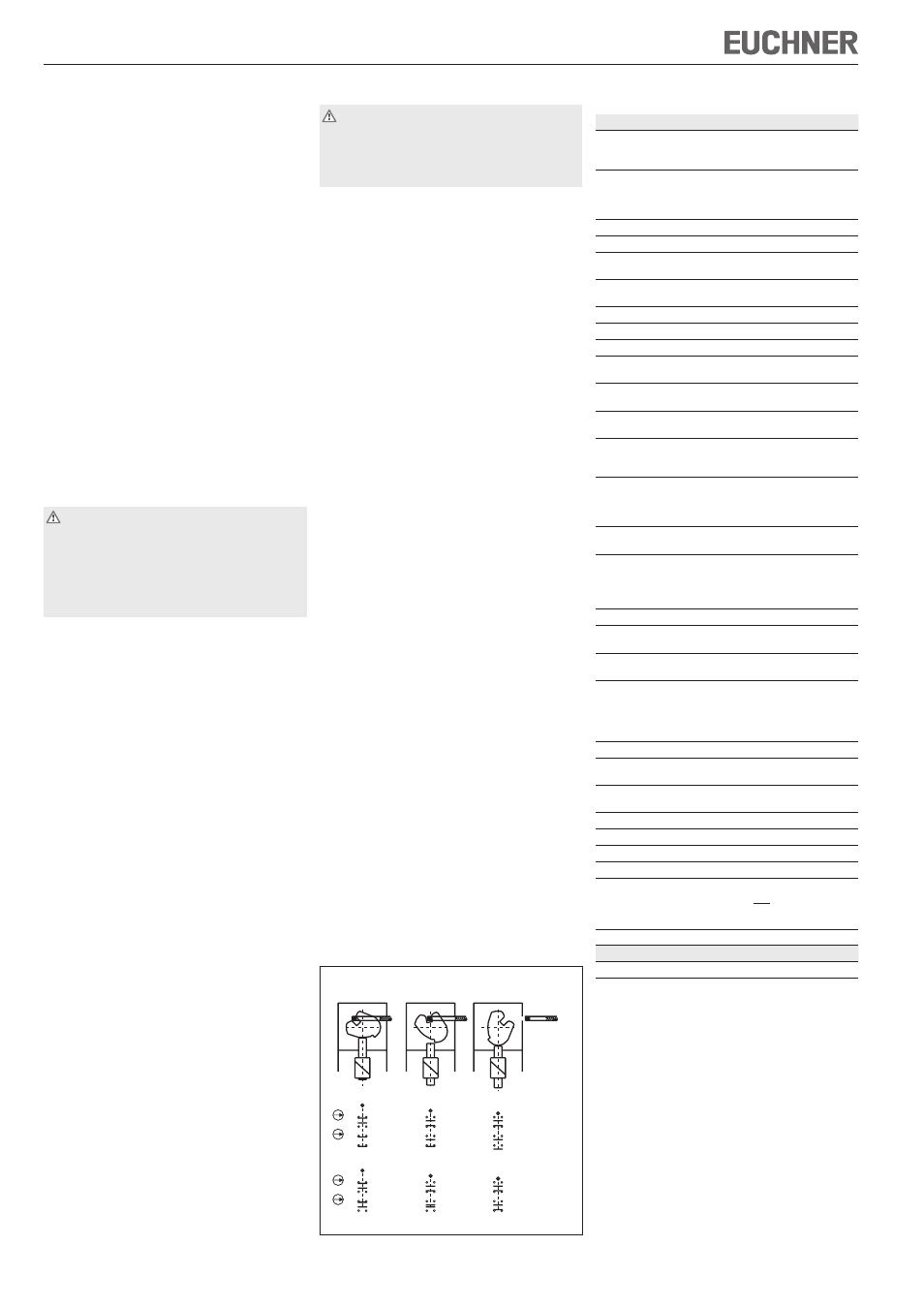

Figure 2 : Eléments de commutation et fonctions de
commutation
La tension de service de l’électroaimant, la tension
de service de la diode lumineuse et la tension de
commande (uniquement TX3...024) de l'électroaimant
d'interverrouillage doivent correspondre aux indications
de la plaque signalétique (ex. : U
B
= AC/DC 24 V).
Un pont peut être installé entre la tension de service
de l'électroaimant et la tension de commande lorsqu’un
courant de 2 A peut être fourni lors de la mise sous
tension de l’aimant pour T
IMP
= 250 ms.
Version TX...M/N (entrée de câble)
Retirer la vis de protection de l'ouverture du presse-
étoupe souhaitée.
Monter le presse-étoupe avec le type de protection
adapté.
Important : utiliser le presse-étoupe EUCHNER (réf.
110 132, 110 133 ou 110 134) afin de respecter
l'indice de protection indiqué.
Pour l'affectation des broches, voir fig. 4.
Serrer les vis de l’élément de commutation au couple
de 0,5 Nm.
Surveiller l'étanchéité à l'entrée du câble.
Fermer le couvercle de l'interrupteur et le visser.
Version TX...RC18/BH12 (connecteur)
Pour l'affectation des broches, voir fig. 3.
Contrôle fonctionnel
Avertissement ! Risque de blessures mortelles en
cas d'erreurs lors de l'installation ou du contrôle
fonctionnel.
Assurez-vous que personne ne se trouve dans
la zone de danger avant de débuter le contrôle
fonctionnel. Observez les consignes en vigueur
relatives à la prévention des accidents.
Procéder à un contrôle complet de la fonction de
sécurité à l'issue de l'installation et après la survenue
d'un défaut. Procédez de la manière suivante :
Contrôle du fonctionnement mécanique
La languette doit rentrer facilement dans la tête d’ac-
tionnement. Pour le contrôle, fermer plusieurs fois le
protecteur.
Contrôle du fonctionnement électrique
1. Enclencher la tension de service.
2. Fermer tous les protecteurs.
Interverrouillage magnétique : Æ activer le système
d'interverrouillage.
La machine ne doit pas démarrer automatique-
ment.
Le protecteur ne doit pas pouvoir s'ouvrir.
3. Valider le fonctionnement dans la commande.
Il ne doit pas être possible de désactiver le système
d'interverrouillage tant que le fonctionnement est
validé.
4. Désactiver le fonctionnement dans la commande
et désactiver le système d'interverrouillage.
Le protecteur doit rester verrouillé tant que le risque
de blessure subsiste.
Il ne doit pas être possible de démarrer la machine
tant que le système d'interverrouillage est désac-
tivé.
Répétez les étapes 2 - 4 individuellement pour chaque
protecteur.
















Caractéristiques techniques
Paramètre Valeur
Matériau du boîtier Alliage léger moulé sous pres-
sion, peinture galvanisée par
électrolyse
Indice de protection selon
IEC 60529
avec presse-étoupe
avec connecteur
IP 67
IP 65
Manoeuvres mécaniques >1x10 6
Température ambiante -20 à +80°C℉
Degré de pollution (externe,
selon EN 60947)
3 (industrie)
Position de montage Au choix, tête d’actionnement de
préférence vers le bas
Vitesse d’actionnement maxi. 20 m/min
Principe de commutation Contact à action lente
Matériau des contacts Alliage argent doré par soufflage
Type de raccordement à l’élé-
ment de commutation
Bornier à vis
Type de raccordement à la carte
imprimée
Bornes à cage
Section des conducteurs
(rigides/flexibles)
0,34 ... 1,5 mm²
Tension nominale d’isolement
avec presse-étoupe
avec connecteur
U
i
= 250 V
U
i
= 50 V
Tension nominale d'essai
(impulsion)
avec presse-étoupe
avec connecteur
U
imp
= 2,5 kV
U
imp
= 1,5 kV
Courant conditionnel
de court-circuit
100 A
Catégorie d’emploi de l’élément de commutation
selon IEC 60947-5-1
AC-15
DC-13
4 A 230 V
4 A 24 V
Tension de commutation mini. 12 V
Pouvoir de coupure mini.
(pour 24 V)
1 mA
Protection contre les courts-cir-
cuits selon la norme IEC 60269-1 4 A gG
Tension de service de l'élec-
troaimant U
B
/ Puissance de
l'électroaimant
(TX3...024 :
I
B
= 2 A pour T
IMP
= 250 ms)
AC/DC 24 V 8 W
AC/DC 110 V 10 W
AC/DC 230 V 11 W
Facteur de marche ED 100 %
Fréquence de commutation
pour TX3
45 min -1
Tension de commande U
S
pour TX3...024
AC/DC 24 V
Force d’actionnement 35 N
Force de retrait 35 N
Force de maintien 20 N
Force de retenue F
max
1 700 N
Force de retenue F
zh
selon le
principe de vérification GS-ET-19 (F
Zh
=
F
max ) = 1300 N
1,3
Fréquence d'actionnement 1200/h
Valeurs de fiabilité selon EN ISO 13849-1
B
10d
6 x 10 6
