Dichtheit der Kabeleinführung
gelockerte Leitungsanschlüsse bzw. Steckver-
binder.
Sicherheitsschalter müssen nach 1 Mio. Schaltspielen
komplett ausgetauscht werden.
Hinweis: Das Baujahr ist in der unteren, rechten Ecke
des Typenschilds ersichtlich.
Haftungsausschluss bei
nicht bestimmungsgemäßem Gebrauch
Nichteinhalten der Sicherheitshinweise
Anbau und elektrischem Anschluss nicht durch
autorisiertes Fachpersonal
nicht durchgeführten Funktionskontrollen.
Konformitätserklärung
Der nachstehende Hersteller erklärt hiermit, dass
das Produkt in Übereinstimmung ist mit den Bestim-
mungen der nachfolgend aufgeführten Richtlinie(n)
und dass die jeweiligen Normen zur Anwendung
gelangt sind.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Deutschland
Angewendete Richtlinien:
Maschinenrichtlinie 2006/42/EG
Angewendete Normen:
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
EN 1088:1995+A2:2008
Leinfelden, Mai 2011
Dipl.-Ing. Michael Euchner
Geschäftsführer
Duc Binh Nguyen
Dokumentationsbevollmächtigter
Die unterzeichnete EG-Konformitätserklärung ist dem
Produkt beigelegt.









TX.B-...
TX.C-... 41
33
13
21
21
11
33
41
42
34
22
14
12
22
34
42
41
33
13
21
21
11
33
41
42
34
22
14
12
22
34
42
41
33
13
21
21
11
33
41
42
34
22
14
12
22
34
42
Te
ch
ni
sc
he
Ä
nd
er
un
ge
n
vo
rb
eh
al
te
n,
a
lle
A
ng
ab
en
o
hn
e
Ge
w
äh
r.
©
E
UC
HN
ER
G
m
bH
+
C
o.
K
G
07
97
77
-0
5-
06
/1
1
(O
rig
in
al
be
tri
eb
sa
nl
ei
tu
ng
)
Tür geschlossen Tür geschlossen
und zugehalten nicht zugehalten
Tür
offen

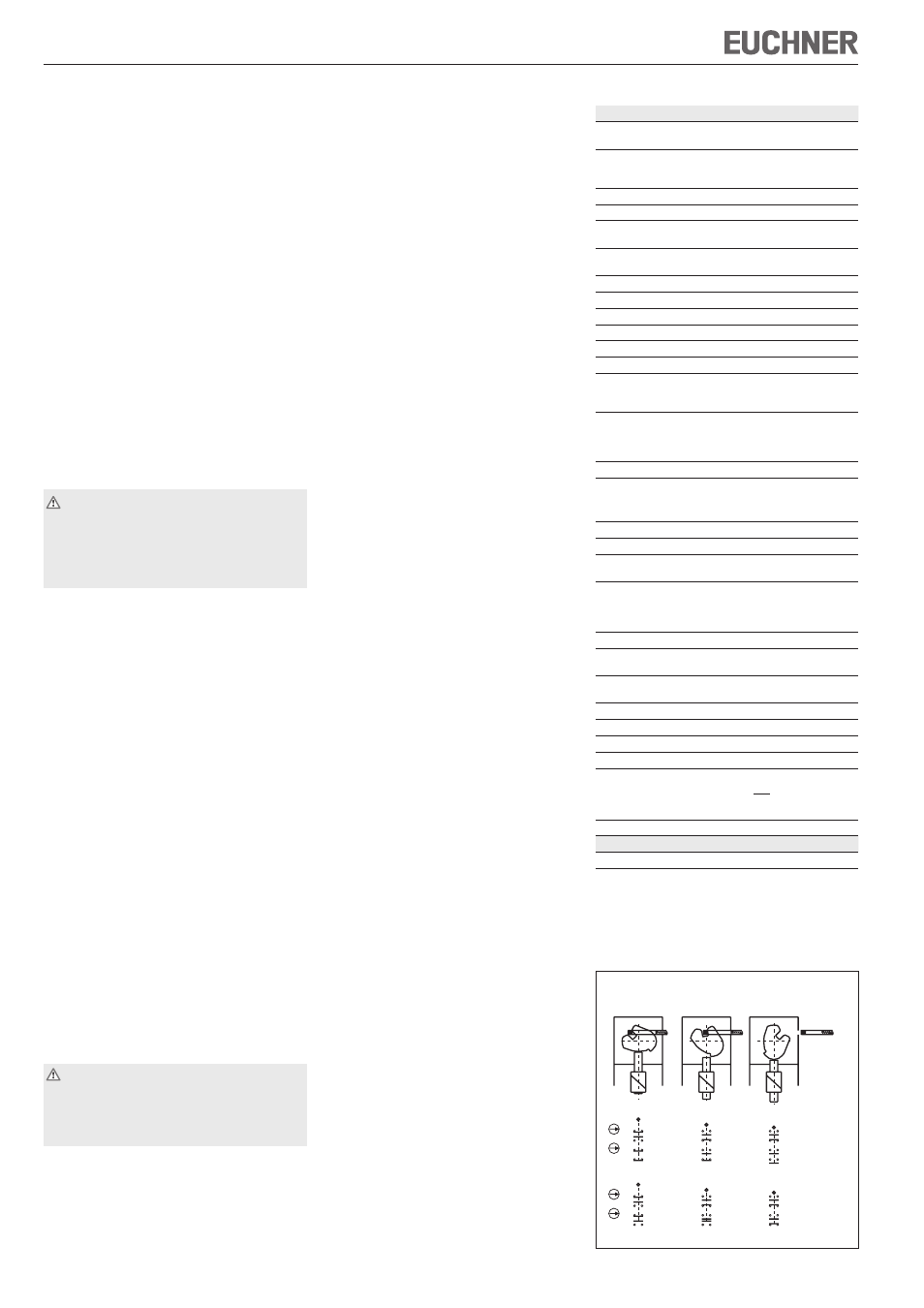

Bild 2: Schaltelemente und Schaltfunktionen
Die Magnetbetriebsspannung, die LED-Betriebsspan-
nung und die Steuerspannung (nur TX3...024) für den
Zuhaltemagneten muss der Angabe auf dem Typen-
schild (z.B. U
B
= AC/DC 24 V) entsprechen.
Magnetbetriebsspannung und Steuerspannung
können gebrückt werden, wenn beim Einschalten
des Magneten für T
IMP
= 250 ms ein Strom von 2 A
geliefert werden kann.
Ausführung TX...M/N (Leitungseinführung)
Verschlussschraube der gewünschten Einführöff-
nung herausdrehen.
Kabelverschraubung mit entsprechender Schutzart
montieren.
Wichtig: Um die angegebene Schutzart zu erreichen
Kabelverschraubung von EUCHNER verwenden
(Best. Nr. 110 132, 110 133 oder 110 134).
Kontaktbelegung siehe Bild 4.
Klemmschrauben des Schaltelementes mit 0,5 Nm
anziehen.
Auf Dichtheit der Leitungseinführung achten.
Schalterdeckel schließen und verschrauben.
Ausführung TX..RC18/BH12 (Steckverbinder)
Kontaktbelegung siehe Bild 3.
Funktionskontrolle
Warnung! Tödliche Verletzung durch Fehler bei
der Installation und Funktionskontrolle.
Stellen Sie vor der Funktionskontrolle sicher,
dass sich keine Personen im Gefahrenbereich be-
finden. Beachten Sie die geltenden Vorschriften
zur Unfallverhütung.
Nach der Installation und jedem Fehler muss eine
vollständige Kontrolle der Sicherheitsfunktion durch-
geführt werden. Gehen Sie dabei folgendermaßen
vor:
Mechanische Funktionsprüfung
Der Betätiger muss sich leicht in den Betätigungskopf
einführen lassen. Zur Überprüfung Schutzeinrichtung
mehrmals schließen.
Elektrische Funktionsprüfung
1. Betriebsspannung einschalten.
2. Alle Schutzeinrichtungen schließen.
Bei Zuhaltung durch Magnetkraft Æ Zuhaltung
aktivieren.
Die Maschine darf nicht selbständig anlaufen.
Die Schutzeinrichtung darf sich nicht öffnen
lassen.
3. Betrieb in der Steuerung freigeben.
Die Zuhaltung darf sich nicht deaktivieren lassen,
solange der Betrieb freigegeben ist.
4. Betrieb in der Steuerung abschalten und Zuhal-
tung deaktivieren.
Die Schutzeinrichtung muss so lange zugehalten
bleiben, bis kein Verletzungsrisiko mehr besteht.
Die Maschine darf sich nicht starten lassen, solange
die Zuhaltung deaktiviert ist.
Wiederholen Sie die Schritte 2 - 4 für jede Schutzein-
richtung einzeln.
Kontrolle und Wartung
Bei Beschädigung oder Verschleiß muss der
gesamte Schalter mit Betätiger ausgetauscht
werden.
Der Austausch von Einzelteilen oder Baugruppen
ist unzulässig!
Wartungsarbeiten sind nicht erforderlich. Um eine ein-
wandfreie und dauerhafte Funktion zu gewährleisten,
sind regelmäßige Kontrollen erforderlich auf
einwandfreie Schaltfunktion
sichere Befestigung der Bauteile
Ablagerungen und Verschleiß



















Technische Daten
Parameter Wert
Gehäusewerkstoff Leichtmetall-Druckguss, katho-
disch tauchlackiert
Schutzart nach IEC 60529
mit Kabelverschraubung
mit Steckverbinder
IP 67
IP 65
Mech. Schaltspiele >1x10 6
Umgebungstemperatur -20...+80°C
Verschmutzungsgrad
(extern, nach EN 60947
3 (Industrie)
Einbaulage beliebig, bevorzugt Betätigungs-
kopf unten
Anfahrgeschwindigkeit max. 20 m/min
Schaltprinzip Schleichschaltglied
Kontaktwerkstoff Silberlegierung hauchvergoldet
Anschlussart an Schaltelement Schraubklemmen
Anschlussart an Leiterplatte Käfigzugklemmen
Leiterquerschnitt (starr/flexibel) 0,34 ... 1,5 mm²
Bemessungsisolationsspannung
mit Kabelverschraubung
mit Steckverbinder
U
i
= 250 V
U
i
= 50 V
Bemessungstoßspannungs-
festigkeit
mit Kabelverschraubung
mit Steckverbinder
U
imp
= 2,5 kV
U
imp
= 1,5 kV
Bedingter Kurzschlussstrom 100 A
Gebrauchskategorie des Schaltelementes nach EN 60947-5-1
AC-15
DC-13
4 A 230 V
4 A 24 V
Schaltspannung min. 12 V
Schaltstrom min. bei 24 V 1 mA
Kurzschlussschutz
nach IEC 60269-1
4 A gG
Magnetbetriebsspannung U
B
/
Magnetleistung
(TX3...024:
I
B
= 2 A für T
IMP
= 250 ms)
AC/DC 24 V 8 W
AC/DC 110 V 10 W
AC/DC 230 V 11 W
Einschaltdauer ED 100 %
Schaltfrequenz max.
bei TX3
45 min -1
Steuerspannung U
S
bei TX3...024
AC/DC 24 V
Betätigungskraft 35 N
Auszugskraft 35 N
Rückhaltekraft 20 N
Zuhaltekraft F
max
1700 N
Zuhaltekraft F
Zh
nach
Prüfgrundsatz GS-ET-19
(F
Zh
=
F
max ) = 1300 N
1,3
Betätigungshäufigkeit 1200/h
Zuverlässigkeitswerte nach EN ISO 13849-1
B
10d
6 x 10 6
