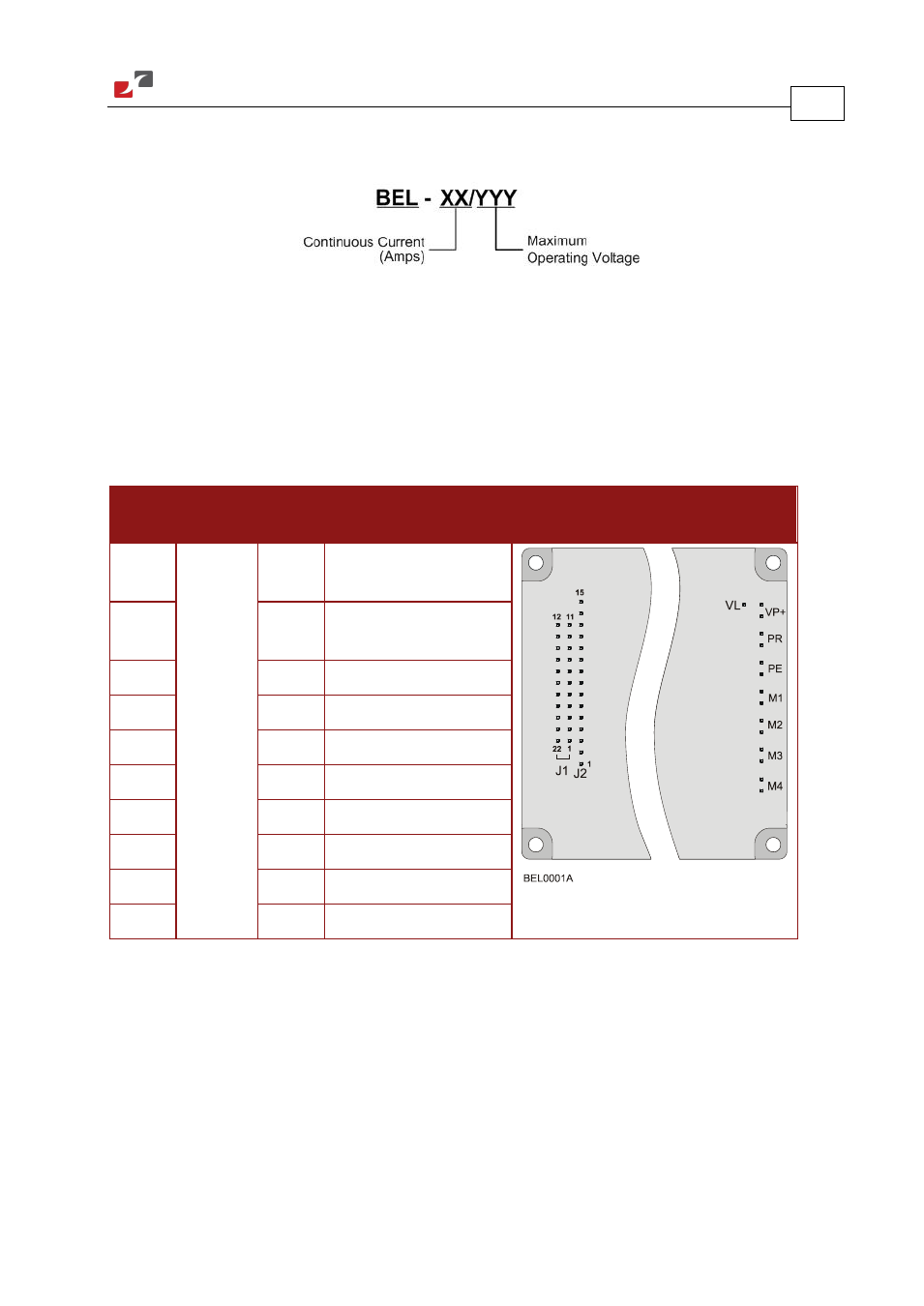

The part number at the top gives the type designation as follows:
The model that is currently available is the BEL-5/100.
Verify that the Bell drive is the type that you ordered, and ensure that the voltage meets your
specific requirements.
3.3. Pinouts
3.3.1.
Connector Types
No.
Pins
Type
Port
Function
Connector Location
2x11
2 mm
pitch
0.51 mm
sq
J1
I/O, COMM,
Auxiliary Feedback
15
J2
Main Feedback, Analog
Input, LED
2
M1* Motor power output 1
2
M2* Motor power output 2
2
M3* Motor power output 3
2
M4* Motor power output 4
2
PE
Protective earth
2
PR
Power input return
2
VP+
Positive power input
1
VL
Auxiliary power input
* M1 and M2- motor winding A for stepper or DC motors
* M3 and M4- motor winding B for steppers
* M1, M2 and M3 – Brushless DC motor
