7
Advarsel Farlig operasjon innen 15 meter av enheten.
Drift - Forts.
Modell 73150 Trimmejusteringer
Trimmejusteringer benyttes til å kante og trimme på steder hvor
det er vanskelig å komme til. For trimmejusteringer gjør slik:
1. Løsne to muttere nederst på trimmeren; den første (A) befinner
seg bak trimmerspindelen, mens den andre (B) er plassert i midten
på baksiden av transmisjonens støtteplate. Henvis til Figur 7.
2. Dra et av hjulene bakover og dytt det andre forover for å svinge
trimmerakselen. Trimmerakselen kan svinges både til høyre
eller venstre.
3. Skru fast mutteren løsnet i trinn 1.
4. Skyv trimmeren sakte.
5. Etter ferdig bruk av forskyvnings-muligheten, løsne på høyre
akselmutter igjen og løft hjulet og skyv forover.
6. Skru til høyre akselbolt og fortsett normal trimming/
gresskjæring
5. When finished using the offset feature, loosen the right axle nut
again, and lift the wheel and push forward.
6. Skru til høyre akselbolt og fortsett normal trimming/gresskjæring
Modeller 74040/74050/74060/74065/74450/74455 Ikke
sentrert vipping (Off Center Tilt -OCT)
OCT egenskapen benyttes til å kante og trimme på steder hvor det
er vanskelig å komme til. Denne egenskapen lar både
trimmerhodet og legemet vippe for å trimme nær bakken.
Vippegraden avhenger av valgt innstilling på håndtaket for
vippekontroll som befinner seg på EZ TrimMowerens høyre side.
Det fins fire innstillinger:
1. Jevn bakke. Vippekontrollens håndtak er satt i posisjon
nærmest trimmerens bakside.
B
A

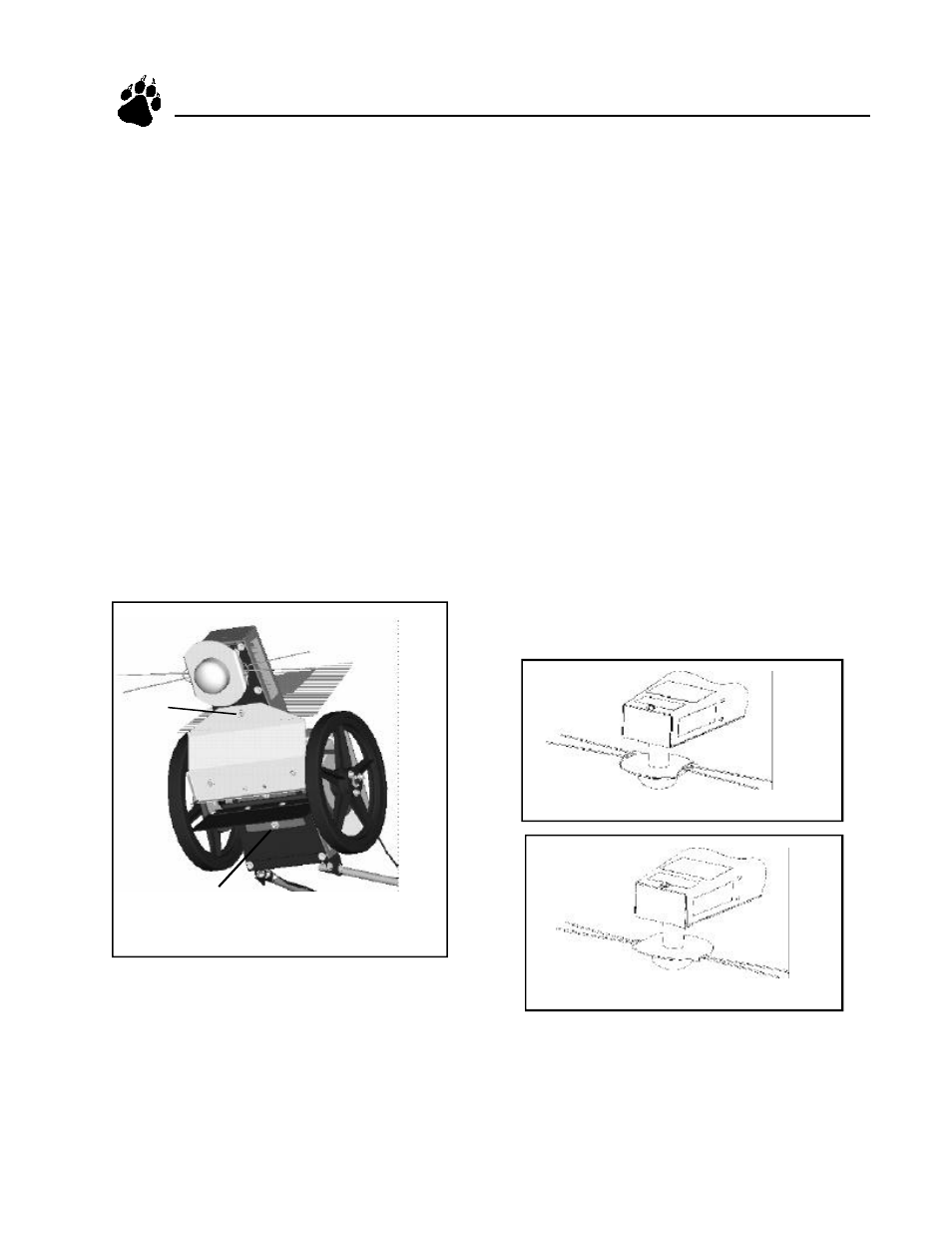

Figur 7
The EZ TrimMowerens standard skjærehøyde er 2-3/4 tommer. Figur 8
nedenfor illustrerer trimmerhode-enheten med standard skjærehøyde når
den kjøpes.
Skjærehøyden justeres nedad om lag 3/4 tomme ved å vende
trimmerhodets plate, som vist i Figur 9.
Fjern trimmerhodets sveiset enhet før platen vendes.
1. Stikk en 9/16” åpen fastnøkkel i trimmerrammen som vist i Figur 10.
2. Drei trimmerhodet til fastnøkkelen koples inn med trimmerakselen
hvis nødvendig.
3. Vri trimmerhodets sveiset enhet mot urviseren for fjerning. Bruk
kanallås eller rørtang hvis nødvendig.
4. Vend trimmerhodets plate og sett det på trimmerspindelen igjen
5. Sett på sveiset enhet igjen og drei med urviseren til den sitter godt fast.
Figur 8
Figur 9
Skjærehøyde justering for alle modeller
2. 5.4 grader. Vippekontrollens håndtak er satt i posisjon nr. to fra
trimmerens bakside.
3. 10.3 grader. Vippekontrollens håndtak er satt i posisjon nr. tre fra
trimmerens bakside.
4. 13 grader. Vippekontrollens håndtak er satt i posisjon nærmest
maskinens forside for maksimal vipping.
