7
Avertissement : Opérations dangereuses à moins de 15 m
(50 pieds) de l’appareil
Fonctionnement—Suite
Réglages de la taille des bordures avec le Modèle 73150
Les réglages de taille des bordures sont utilisés pour couper les
bordures et les tailler dans les endroits difficiles à atteindre. Pour
commencer les réglages de taille des bordures :
1. Desserrez les deux écrous se trouvant sur le bas de l’appareil à
tondre ; le premier (A) est situé derrière l’arbre de l’appareil à
tondre, tandis que l’autre (B) est dans la partie centrale du dos de
la plaque de support de transmission. Reportez-vous à la figure 7.
2. Tirez une roue vers l’arrière et poussez l’autre roue vers l’avant
pour faire pivoter l’essieu de l’appareil à tondre. L’essieu de
l’appareil à tondre peut pivoter à gauche ou à droite.
3. Serrez l’écrou desserré dans l’étape 1.
4. Poussez lentement l’appareil à tondre.
5. Quand vous avez fini d’utiliser la particularité de décalage,
desserrez à nouveau l’écrou droit de l’essieu, soulevez la roue
et poussez vers l’avant.
6. Serrez le boulon droit de l’essieu et recommencez les
opérations régulières de taille/fauchage.
5. Quand c’est fini en utilisant la particularité de décalage, desserrez l’écrou
droit d’essieu à nouveau, soulevez la roue et poussez vers l’avant.
6. Serrez le boulon droit d’essieu et recommencez les opérations
régulières de taille/fauchage.
Particularité d’inclinaison excentrée des Modèles
74040/74050/74060/74065/74450/74455
Cette particularité est utilisée pour couper les bordures et les tailler
dans les endroits difficiles à atteindre. Elle permet d’incliner à la
fois la tête et le corps de l’appareil à tondre pour tailler les
bordures près du sol. Le degré d’inclinaison dépend du réglage
choisi sur la poignée de commande d’inclinaison située sur le côté
droit de la tondeuse EZ TrimMower.
Quatre réglages sont disponibles :
1. A niveau. La poignée de commande d’inclinaison est mise dans
la position la plus proche de l’arrière de l’appareil à tondre.
B
A

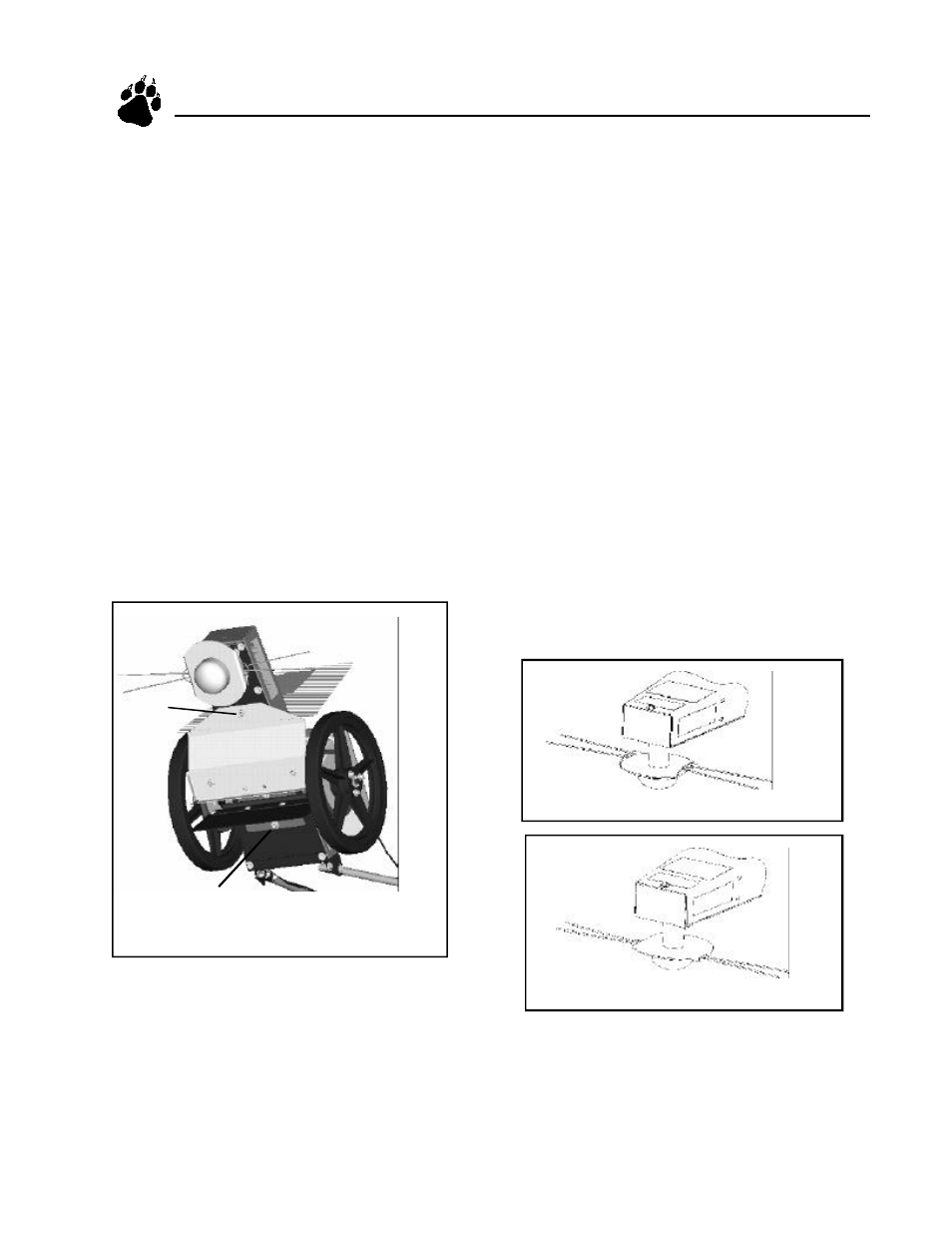

Figure 7
Figure 8
Figure 9
Réglage de la hauteur de coupe de tous les modèles
2. 5,4 degrés. La poignée de commande d’inclinaison est mise dans la
deuxième position à partir de l’arrière de l’appareil à tondre.
3. 10,3 degrés. La poignée de commande d’inclinaison est mise dans la
troisième position à partir de l’arrière de l’appareil à tondre.
4. 13 degrés. La poignée de commande d’inclinaison est mise dans la
position la plus proche de l’avant de la machine qui procure
l’inclinaison maximale.
La hauteur de coupe standard de la tondeuse EZ TrimMower est de 2-3/4
pouces (7 cm). La figure 8 ci-dessous représente l’ensemble de tête d’appareil
à tondre tel qu’il est à l’achat et réglé à la hauteur de coupe standard.
La hauteur de coupe est réglée en la diminuant d’environ _ pouce (1,9
cm) en faisant tourner le disque de tête d’appareil à tondre de la manière
indiquée dans la figure 9.
Retirez l’ensemble soudé de tête d’appareil à tondre avant de faire
tourner le disque de tête d’appareil à tondre.
1. Introduisez une clé ouverte de 9/16” dans le bâti d’appareil à tondre
comme indiqué dans la figure 10.
2. Faites tourner la tête d’appareil à tondre jusqu’à ce que la clé
s’engage avec l’arbre d’appareil à tondre si nécessaire.
3. Tournez l’ensemble soudé de tête d’appareil à tondre dans le sens
antihoraire pour l’enlever. Utilisez une clé de fer en U ou une clй а
tuyau si nécessaire.
4. Faites tourner le disque de tête d’appareil à tondre et remettez-le sur
l’arbre d’appareil à tondre.
5. Remettez l’ensemble soudé d’appareil à tondre et faites-le tourner
dans le sens horaire pour le serrer.
