7
Waarschuwing: gevaarlijke werkzaamheden binnen 15
meter van de machine.
Bediening - vervolg
Model 73150 maaiafstellingen
Maaiafstellingen worden gebruikt om graskanten te maaien en te snoeien
op moeilijk te bereiken plaatsen. Om met maaiafstellingen te beginnen:
1. Maak de twee moeren aan de onderkant van de maaier los; de
eerste (A) bevindt zich achter de maaierspindel, terwijl de
andere (B) in het midden van de achterkant van de
transmissiesteunplaat is. Zie afbeelding 7.
2. Trek één wiel naar achteren en duw het andere wiel naar voren
om de maaieras te draaien. De maaieras kan zowel naar links
als naar rechts draaien.
3. Draai de stap 1 losgemaakte moeren weer vast.
4. Duw de maaier langzaam.
5. Wanneer u klaar bent met het gebruiken van de verschoven
functie maakt u de rechter asmoer weer los en tilt u het wiel
omhoog en duwt het naar voren.
6. Draai de rechter asbout weer vast en ga door met normaal
maaien/kantjesmaaien..
5. Wanneer u klaar bent met het gebruiken van de verschoven functie maakt u
de rechter asmoer weer los en tilt u het wiel omhoog en duwt het naar voren.
6. Draai de rechter asbout weer vast en ga door met normaal maaien/
kantjesmaaien.
Model 74040/74050/74060/74065/74450/74455 OCT-
functie (uit het midden kantelfunctie)
De OCT-functie wordt gebruikt om graskanten te maaien en te snoeien op
moeilijk te bereiken plaatsen. Deze functie maakt het mogelijk dat de maaikop
en de maaier gekanteld worden om dicht bij de grond te snoeien. De
kantelhoek hangt af van de geselecteerde instelling op de kantelcontrolegreep
die zich op de rechterkant van de EZ TrimMower bevindt.
Er zijn vier instellingen beschikbaar:
1. Waterpas. De kantelcontrolegreep is in de stand die het dichtst
bij de achterkant van de maaier is.
B
A

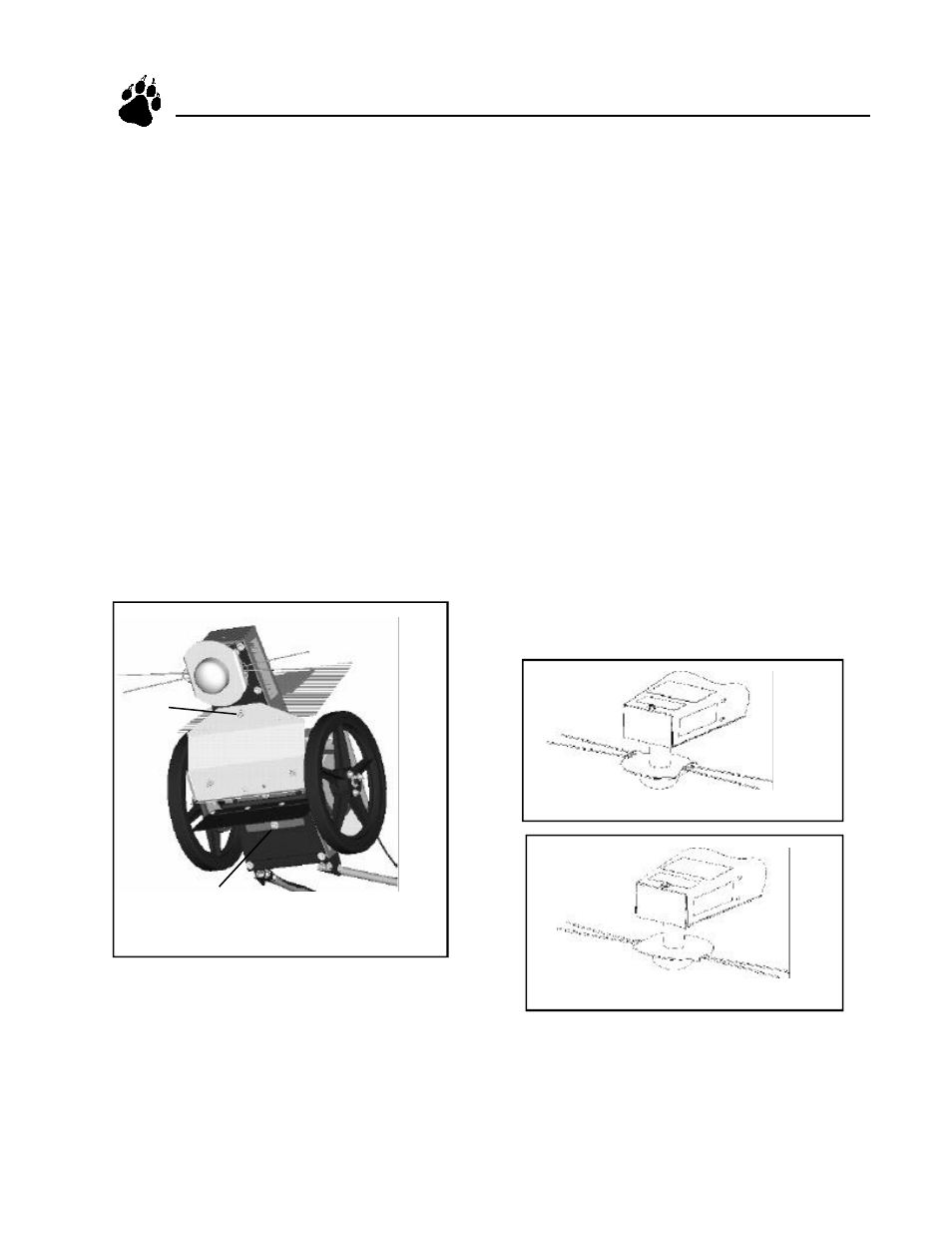

Afbeelding 7
De standaard maaihoogte van de EZ TrimMower is 2-3/4 inch.
Afbeelding 8 laat de maaikop zien zoals die is wanneer u de machine
koopt en op de standaard maaihoogte.
De maaihoogte wordt ongeveer 3/4 inch lager afgesteld door de
maaikopschijf om te draaien zoals getoond in afbeelding 9.
Verwijder het laswerk van de maaikop alvorens de maaikopschijf om te
draaien.
1. Steek een 9/16” steeksleutel in het maaierframe zoals getoond in
afbeelding 10.
2. Draai de maaikop totdat de sleutel in de maaias grijpt indien dat
nodig is.
3. Wentel het laswerk van de maaikop naar links om het te verwijderen.
Gebruik zonodig een waterpomptang of pijptang.
4. Draai de maaikopschijf om en zet hem terug op de spindel van de
maaier.
5. Zet het laswerk van de maaikop terug en draai dit naar rechts om het
vast te zetten.
Afbeelding 8
Maaihoogteafstelling voor alle modellen
2. 5,4 graden. De kantelcontrolegreep is in de tweede stand van de
achterkant van de maaier vandaan.
3. 10,4 graden. De kantelcontrolegreep is in de derde stand van de
achterkant van de maaier vandaan.
4. 13 graden. De kantelcontrolegreep is in de stand die het dichst bij de
voorkant van de machine is voor maximaal kantelen.
Afbeelding 9
