33
11. Suelte el sensor de inclinación y levante la
plataforma totalmente.
12. Inspeccione visualmente el mecanismo y cilindro de
levante, los cables y mangueras cerciorándose que
no estén dañados y que funcionen bien. Verifique
que no falten partes o que estén sueltas.
13. Baje la plataforma parcialmente, empujando el
botón de bajada en el chasis y verifique el
funcionamiento de la alarma audible de bajada.
14. Abra la válvula de bajada de emergencia del chasis
(fig. 3) para verificar el funcionamiento adecuado
tirando y sosteniendo la perilla. Cuando la
plataforma esté totalmente abajo cierre la válvula
soltando la perilla.
15. Gire el conmutador plataforma/chasis a
PLATAFORMA.
16. Suba a la plataforma y cierre la puerta con pestillo.
17. Gire el conmutador avance/levante a LEVANTE.
18. Presione la palanca de enganche y, lentamente,
empuje la palanca de control a ARRIBA para
levantar la plataforma, mueva totalmente la palanca
de control para verificar la velocidad proporcional
de levante. Levante la plataforma 3,70 m (12 pies).
19. Presione el conmutador de interconexión de la
palanca de control y mueva cualquier conmutador
de estabilizadores a la posición EXTENDER. Los
estabilizadores estarán inutilizados. Si un
estabilizador se extiende durante esta prueba
PARE. Baje la plataforma y retire la máquina del
servicio hasta que esté reparada.
20. Suavemente, mueva la palanca de control a ABAJO
para bajar la plataforma. Verifique que la alarma
suene.
21. Saque la llave de partida del contralor, empuje el
botón de detención de emergencia y bájese de la
plataforma.
22. Cierre y asegure las cubiertas del módulo.
1. Desenganche el contralor de la baranda frontal.
Coja firmemente el colgador del contralor para
permitir presionar la palanca de enganche cuando
realice los controles siguientes, desde el piso.
2. Gire la llave del contralor hacia la derecha a
contacto, gire más para arrancar el motor. Suéltela
cuando el motor haya arrancado.
Nota: Si el motor está frío, en modelos a doble
combustible, presione y sostenga el botón
estrangulador al arrancar el motor. En modelos diesel,
presione y sostenga, durante 6 segundos, el botón de
la bujías de incandescencia para conectarlas.
3. Coloque el conmutador maneje/levante en la
posición de maneje.
4. Con el selector de velocidades, primero en PAR DE
TORSIÓN ALTO y luego en ALTA VELOCIDAD
presiones la palanca de enganche y lentamente
empuje la palanca de control a AVANCE y luego a
RETROCESO para verificar la velocidad y control
direccional. Mientras más empuje o tire la palanca
de control más rápido se moverá la máquina.
5. Empuje el cambio de dirección hacia la DERECHA
y luego a la IZQUIERDA para verificar el control
de dirección.
6. Presione el conmutador de interconexión en la
palanca de control y coloque cada conmutador de
estabilizador en la posición EXTENSIÓN para
desplegar los cuatro estabilizadores. Cerciórese que
la luz indicadora del enganche de manejar esté
apagada.
7. Encoja totalmente los estabilizadores y verifique
que el indicador de enganche para manejar esté
encendido.
8. Reenganche el contralor en la baranda frontal.
9. Gire el conmutador plataforma/chasis a CHASIS.
10. Empuje el botón de estrangulación de combustible.
Empuje el botón de levante en el chasis para
levantar la plataforma mientras empuja el sensor de
inclinación fuera de nivel (fig. 1). La plataforma
debería elevarse sólo parcialmente y la alarma de
inclinación sonar. Si la plataforma continúa
subiendo y / o la alarma no suena, PARE y retire la
máquina del servicio hasta que esté reparada.
Botón estrangulador/bujías
de incandescencia
Conmutadores
de
estabilizadores
Conmutador de
dirección
Palanca de
interconexión
Palanca de
control
Conmutador
de rango de
velocidades
Indicador de
enganche para
manejar Interruptor
para parar de
emergencia
Conmutador
maneje/levante
Interruptor
de partida

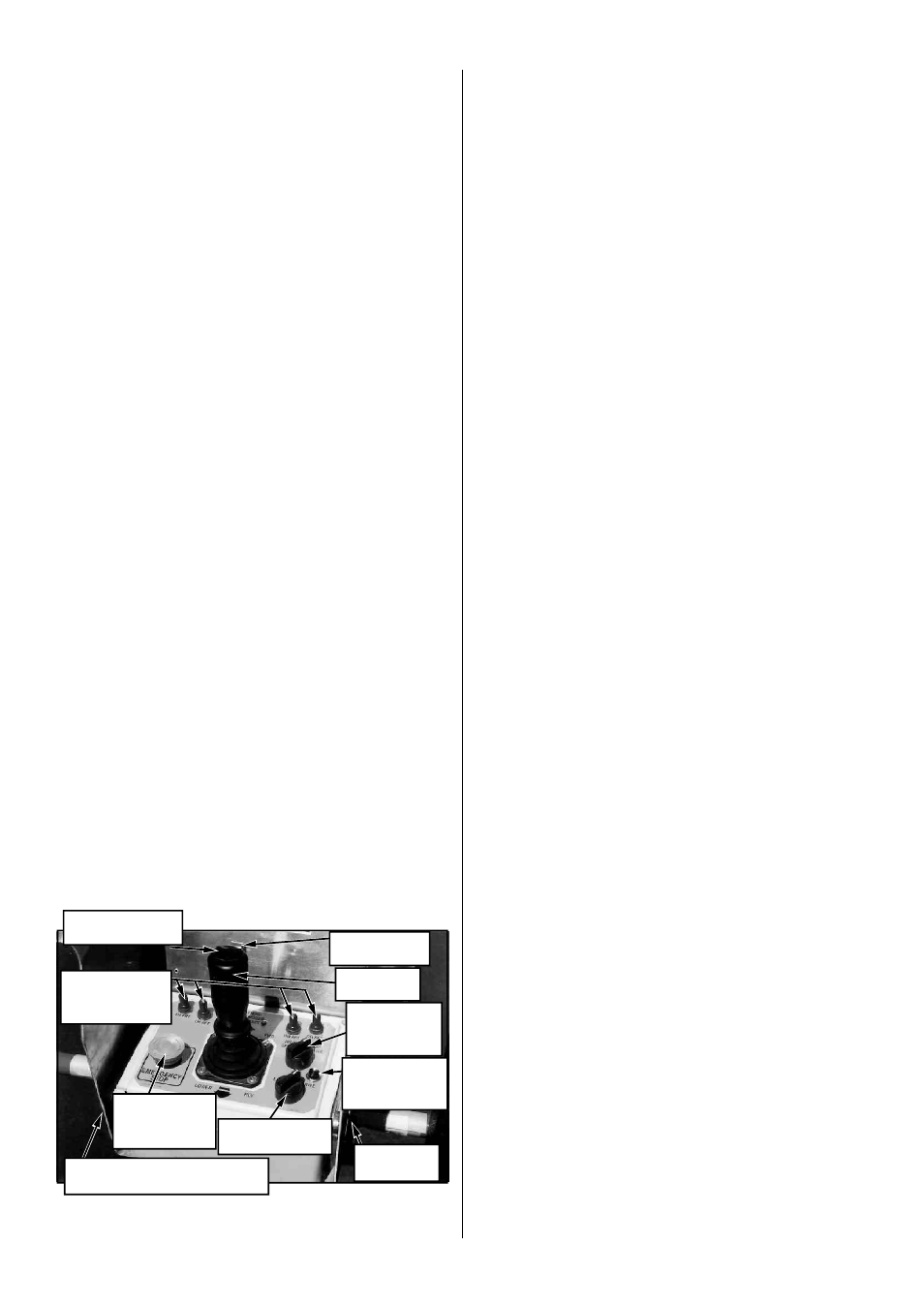

Figura 2: Contralor
