14

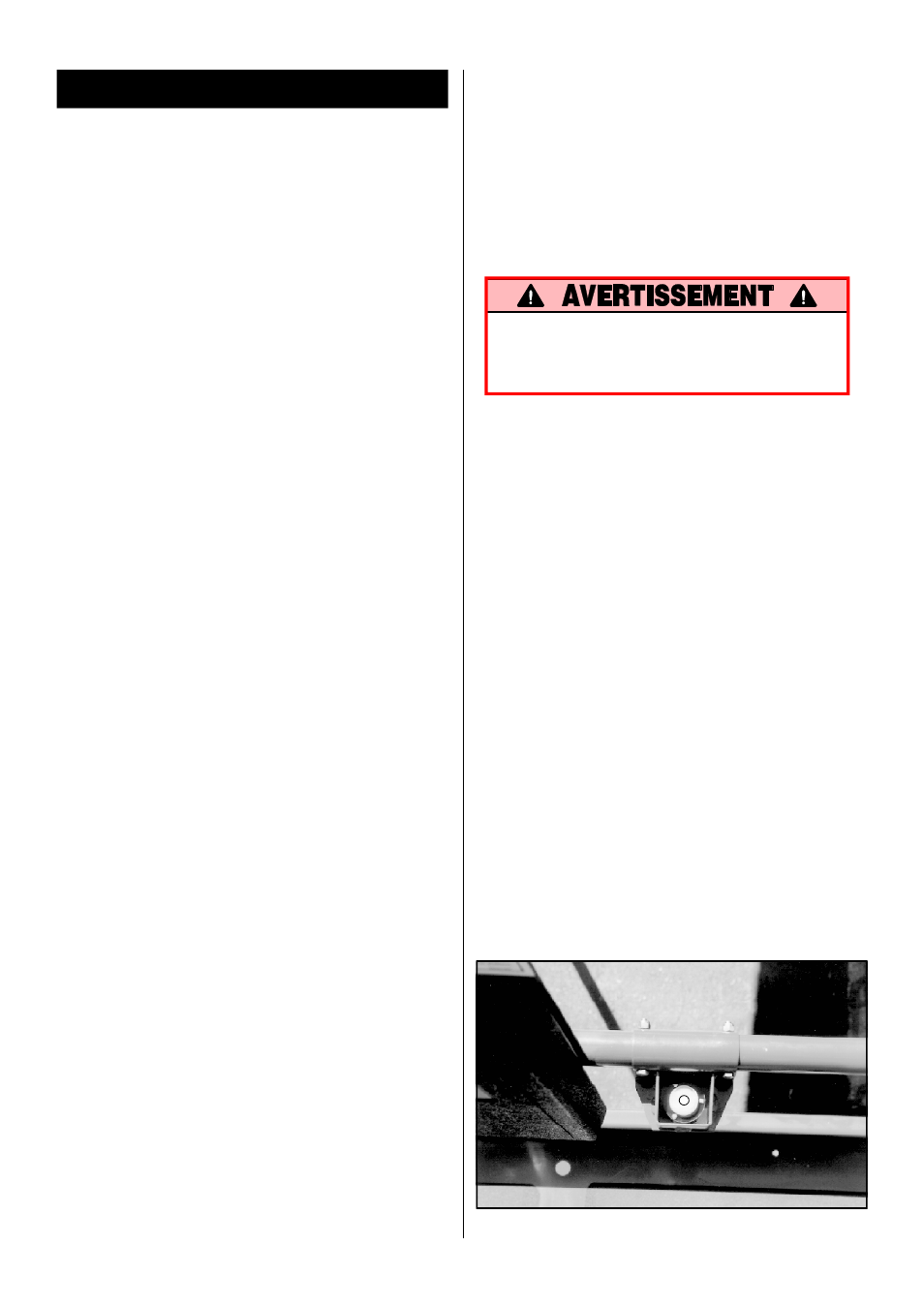

Figure 3 : Niveau globulaire de la plate-forme
GAUCHE, selon le cas. En manoeuvrant, observer
le mouvement des pneus afin d’assurer qu’ils
s’orientent dans la bonne direction.
Nota : La direction n’est pas de type à centrage
automatique. Pour ramener les roues à la position
droite, il faut donc actionner le bouton de commande
de direction.
Nivelage de la plate-forme (machines
équipées de stabilisateurs seulement)
Ne jamais appuyer les stabilisateurs sur un sol
mou. Ces derniers doivent s’appuyer contre
une surface suffisamment solide pour soutenir
le poids de la machine.
1. Regarder autour de la machine pour s’assurer
qu’aucun obstacle ne gênera le déploiement des
stabilisateurs et vérifier si la surface d’appui est
suffisamment solide pour soutenir le poids de la
machine.
2. Appuyer sur le levier d’enclenchement solidaire du
levier de commande, puis régler les boutons de
commande de stabilisateur de façon à déployer tous
les stabilisateurs jusqu’à ce que chacun s’appuie
fermement contre le sol.
3. Tout en observant le niveau à bulle situé sur le
garde-corps avant (figure 3), déployer davantage le
stabilisateur situé du côté opposé à la position de la
bulle, jusqu’à ce que la plate-forme soit à
l’horizontale. Par exemple : si la bulle se trouve à
l’avant et vers la gauche du globe, déployer le
stabilisateur arrière droit. Continuer à effectuer de
tels réglages jusqu’à ce que la bulle soit bien centrée
dans le petit repère circulaire, ce qui indique que la
plate-forme est de niveau.
4. S’assurer que chaque stabilisateur s’appuie
fermement contre le sol.
Escamotage des stabilisateurs
1. Abaisser la plate-forme à fond.
2. Régler chacun des boutons de commande de
stabilisateur à la position d’escamotage
« RETRACT ». S’assurer que tous les stabilisateurs
sont complètement escamotés. Le témoin du mode
de déplacement ne s’allumera pas tant que tous les
quatre stabilisateurs ne sont pas complètement
escamotés.
Mode d’emploi
Avant d’utiliser la plate-forme élévatrice de travail,
effectuer la vérification préliminaire de sécurité et
réparer toute défectuosité relevée. S’assurer également
que l’opérateur a reçu une formation pratique qui lui a
permis de bien connaître l’utilisation de la machine.
Déplacement — plate-forme abaissée
1. Au tableau de commande du châssis, régler le
bouton d’arrêt d’urgence à la position « ON » en le
tournant dans le sens inverse des aiguilles d’une
montre. S’assurer que le témoin du mode de
déplacement s’allume, et régler le sélecteur de
châssis/plate-forme à la position « PLATFORM ».
Nota : Si le témoin du mode de déplacement ne
s’allume pas, s’assurer que la plate-forme est abaissée
à fond et que tous les stabilisateurs sont
complètement rentrés (dans le cas d’une machine qui
en est équipée).
2. Monter sur la plate-forme et fermer le portillon au
loquet. S’assurer que les garde-corps sont bien
montés en place et que leurs pièces de fixation sont
toutes bien serrées.
3. Vérifier la voie de passage en s’assurant qu’elle est
libre de personnes, d’obstacles, de trous et de
dénivellations, et qu’elle est capable de supporter
les charges des roues.
4. Vérifier l’espace disponible de chaque côté de la
plate-forme, y compris au-dessus et au-dessous de
celle-ci.
5. Tirer sur le bouton d’urgence d’arrêt pour le régler
à la position « ON ».
6. Au boîtier de commande, tourner la clй а fond dans
le sens des aiguilles d’une montre pour lancer le
moteur, et la relâcher dès que le moteur se met en
marche.
Nota : Marches à suivre lorsque le moteur est froid.
Dans le cas d’un modèle à deux combustibles, rentrer
le bouton d’étrangleur et le maintenir durant le
démarrage. Dans le cas d’un modèle diesel, rentrer le
bouton de préchauffage et le maintenir durant six
secondes pour enclencher les bougies de
préchauffage.
7. Régler le sélecteur de plage de vitesses à la position
de couple élevé « HIGH TORQUE ».
8. Saisir le levier de commande de façon à appuyer
sur le levier d’enclenchement solidaire. (Le fait de
relâcher ce dernier coupe l’alimentation du boîtier
de commande.) Déplacer progressivement le levier
de commande à la position de marche avant
« FORWARD » ou à celle de marche arrière
« REVERSE », selon le cas. La vitesse de
déplacement de la machine augmentera à mesure
que le levier de commande s’éloigne de la position
neutre.
9. Pendant que la machine se déplace, régler le
sélecteur de plage de vitesses à la position de
grande vitesse « HIGH SPEED » pour rouler sur
une surface horizontale, ou à la position de couple
élevé « HIGH TORQUE » pour monter une pente
ou rouler dans un espace restreint.
Commande de direction
1. Pour orienter les roues, déplacer le bouton de
commande de direction vers la DROITE ou vers la
