17
Entretien
NE JAMAIS effectuer des travaux d’entretien
dans la zone du dispositif d’élévation d’une
plate-forme élevée sans avoir d’abord bloqué
ce dernier au moyen d’un étai.
NE PAS se tenir dans la zone du dispositif
d’élévation au moment de déployer ou de
ranger l’étai.
Étayage du dispositif d’élévation
(figure 8)
Déploiement de l'étai
1. Stationner la plate-forme élévatrice sur une surface
horizontale solide.
2. Régler le bouton d’arrêt d’urgence de la plate-forme
à la position « ON ».
3. Régler le sélecteur de châssis/plate-forme à la
position « CHASSIS ».
4. Mettre le moteur en marche à partir du tableau de
commandes du châssis.
5. Rentrer le bouton des gaz : celui-ci restera dans la
position rentrée et la vitesse de rotation du moteur
augmentera. Au moyen du bouton d’élévation,
élever suffisamment la plate-forme pour pouvoir
mettre l’étai du support articulé dans la position
verticale en le faisant pivoter.
6. Depuis le côté gauche de la machine, libérer la
goupille de blocage retenant l’étai. Faire pivoter
l’étai dans le sens inverse des aiguilles d’une
montre, jusqu’à ce qu’il se trouve dans la position
verticale, entre les deux axes de rotation centraux
du support articulé.
7. Appuyer sur le bouton d’abaissement et abaisser
progressivement la plate-forme, jusqu’à ce que le
poids de la plate-forme repose sur l’étai.
8. Réduire les gaz en appuyant de nouveau sur le
bouton des gaz : celui-ci sortira et le moteur se
mettra à tourner au ralenti.
Escamotage de l'étai
1. Au moyen des commandes du châssis, élever
progressivement la plate-forme, jusqu’à ce que l’étai
puisse passer entre les deux axes d’articulation
centraux du support articulé.
2. Faire pivoter l’étai dans le sens des aiguilles d’une
montre, jusqu’à ce que la goupille de blocage
s’engage dans le trou qui lui est destiné.
3. Appuyer sur le bouton d’abaissement pour abaisser
à fond la plate-forme.
4. S’assurer que le bouton des gaz est sorti, et régler le
sélecteur de châssis/plate-forme à la position
« PLATFORM ».
Entretien de la batterie
Risque d’émanations gazeuses explosives.
Tenir la batterie à l’écart d’étincelles, de
flammes et de toute source de chaleur extrême.
Ne jamais manipuler la batterie sans porter de
lunettes de sécurité.
L’électrolyte est un liquide très corrosif.
Éliminer toute trace de liquide déversé de la
batterie en rinçant à grande eau claire.
Toujours remplacer la batterie par une batterie
UpRight ou de rechange homologuée par le
fabricant et pesant au moins 28 kg (62 lb).
Vérifier le niveau d’électrolyte tous les jours, surtout
lorsque le temps est sec et chaud.
Si l’électrolyte ne recouvre pas les plaques de batterie
d’au moins 10 mm (3/8 po), ajouter de l’eau distillée
seulement. NE PAS utiliser de l’eau de robinet à haute
teneur en minéraux, sinon la vie utile de la batterie sera
raccourcie.
Garder les bornes et le dessus de la batterie propres.
Le manuel d’entretien contient les marches à suivre
détaillées pour entretenir la batterie et lui assurer une
longue vie utile.

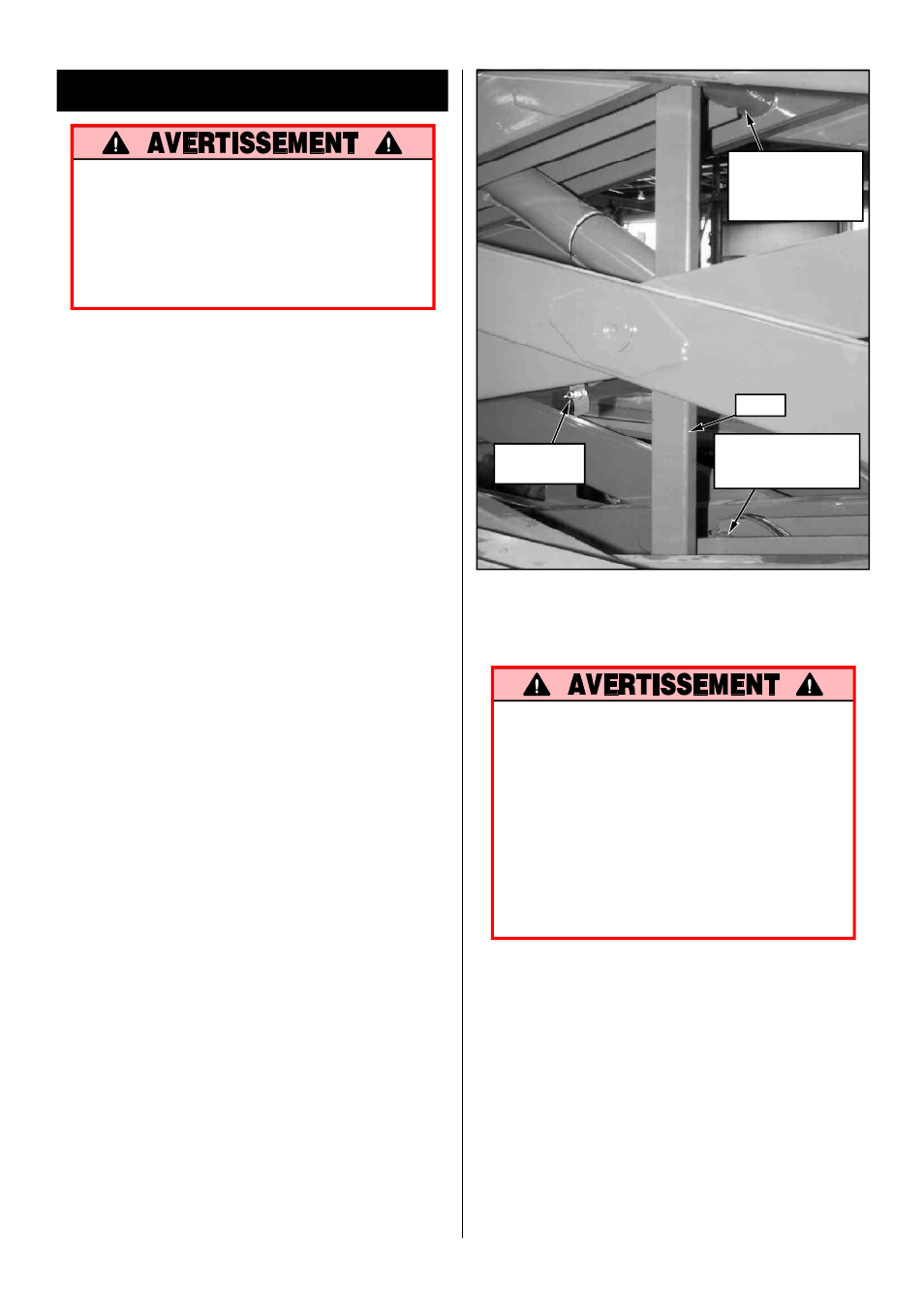

Étai
Axe d’articulation
central inférieur du
support articulé
Goupille de
blocage
Axe d’articulation
central supérieur
du support
articulé
Figure 8 : Étayage du dispositif d’élévation
