13
10. Rentrer le bouton des gaz. Appuyer sur le bouton
d’élévation situé sur le tableau de commande du
châssis, puis déplacer le détecteur d’inclinaison
(figure 1) de sa position de nivelage en le poussant.
La plate-forme devrait arrêter avant d’atteindre sa
hauteur maximale, et l’alarme du détecteur
d’inclinaison devrait sonner. Si la plate-forme
continue à s’élever ou que l’alarme ne sonne pas,
ARRÊTER la machine et la faire réparer avant de
l’utiliser à nouveau.
11. Relâcher le détecteur d’inclinaison, et élever la
plate-forme à la hauteur maximale.
12. Vérifier le bon état et le bon fonctionnement des
éléments suivants : le dispositif d’élévation, le
vérin, les câbles et les tuyaux flexibles. S’assurer
que les pièces sont fixées solidement en place et
qu’aucune d’elles ne manque.
13. Abaisser partiellement la plate-forme au moyen du
bouton d’abaissement situé sur le tableau de
commande du châssis, puis vérifier le
fonctionnement de l’alarme sonore d’abaissement.
14. Au châssis, vérifier le bon fonctionnement de la
soupape d’abaissement de secours (figure 4). Pour
ce faire, l’ouvrir en tirant sur sa tirette de
commande et la maintenir dans la position ouverte.
Une fois la plate-forme abaissée à fond, fermer la
soupape en relâchant la tirette.
15. Régler le sélecteur de châssis/plate-forme à la
position « PLATFORM ».
16. Monter sur la plate-forme et fermer le portillon au
loquet.
17. Régler le sélecteur de mode de fonctionnement à la
position d’élévation « LIFT ».
18. Appuyer sur le levier d’enclenchement solidaire et
déplacer progressivement le levier de commande à
la position d’élévation « RAISE » pour élever la
plate-forme. Ce faisant, actionner le levier sur toute
sa course afin de vérifier la vitesse d’élévation
proportionnelle. Élever la plate-forme jusqu’à une
hauteur de 3,7 mètres (12 pi).
19. Appuyer sur le levier d’enclenchement solidaire du
levier de commande, puis régler un des boutons de
commande de stabilisateur à la position de sortie
« EXTEND » : aucun stabilisateur ne doit se
déployer. Si l’un des stabilisateurs se déploie,
INTERROMPRE l’essai et abaisser la plate-forme.
Faire réparer la machine avant de l’utiliser à
nouveau.
20. Déplacer progressivement le levier de commande à
la position d’abaissement « DOWN », pour abaisser
la plate-forme. S’assurer que l’alarme
d’abaissement sonne.
21. Tourner la clé du boîtier de commande à la position
« OFF », rentrer le bouton d’arrêt d’urgence et
descendre de la plate-forme.
22. Fermer les modules en s’assurant que les couvercles
sont fixés solidement en place.
1. Décrocher le boîtier de commande du garde-corps
avant. Saisir fermement le crochet de suspension
du boîtier de commande, de façon à pouvoir
actionner le levier d’enclenchement solidaire au
moment d’effectuer les essais au sol décrits ci-après.
2. Régler l’interrupteur à clé du boîtier de commande
à la position « ON ». Pour ce faire, tourner la clй а
fond dans le sens des aiguilles d’une montre pour
lancer le moteur, et la relâcher dès que le moteur se
met en marche.
Nota : Marches à suivre lorsque le moteur est froid.
Dans le cas d’un modèle à deux combustibles, rentrer
le bouton d’étrangleur et le maintenir durant le
démarrage. Dans le cas d’un modèle diesel, rentrer le
bouton de préchauffage et le maintenir durant six
secondes pour enclencher les bougies de
préchauffage.
3. Régler le sélecteur de mode de fonctionnement à la
position de déplacement « DRIVE ».
4. Le sélecteur de plage de vitesses réglé d’abord à la
position de couple élevé « HIGH TORQUE », puis
à la position de grande vitesse « HIGH SPEED »,
vérifier les commandes de vitesse et de direction.
Pour ce faire, appuyer sur le levier d’enclenchement
solidaire et déplacer progressivement le levier de
commande à la position de marche avant
« FORWARD », puis à la position de marche arrière
« REVERSE ». La vitesse de déplacement de la
machine augmentera à mesure que le levier de
commande s’éloigne de la position neutre.
5. Vérifier la commande de direction en déplaçant le
bouton de commande de direction d’abord vers la
DROITE, puis vers la GAUCHE.
6. Appuyer sur le levier d’enclenchement solidaire du
levier de commande, puis régler chacun des
boutons de commande de stabilisateur à la position
de déploiement « EXTEND », afin de déployer tous
les quatre stabilisateurs. S’assurer que le témoin du
mode de déplacement s’éteint.
7. Rentrer à fond tous les stabilisateurs et s’assurer
que le témoin du mode de déplacement s’allume.
8. Raccrocher le boîtier de commande au garde-corps
avant.
9. Régler le sélecteur de châssis/plate-forme à la
position « CHASSIS ».

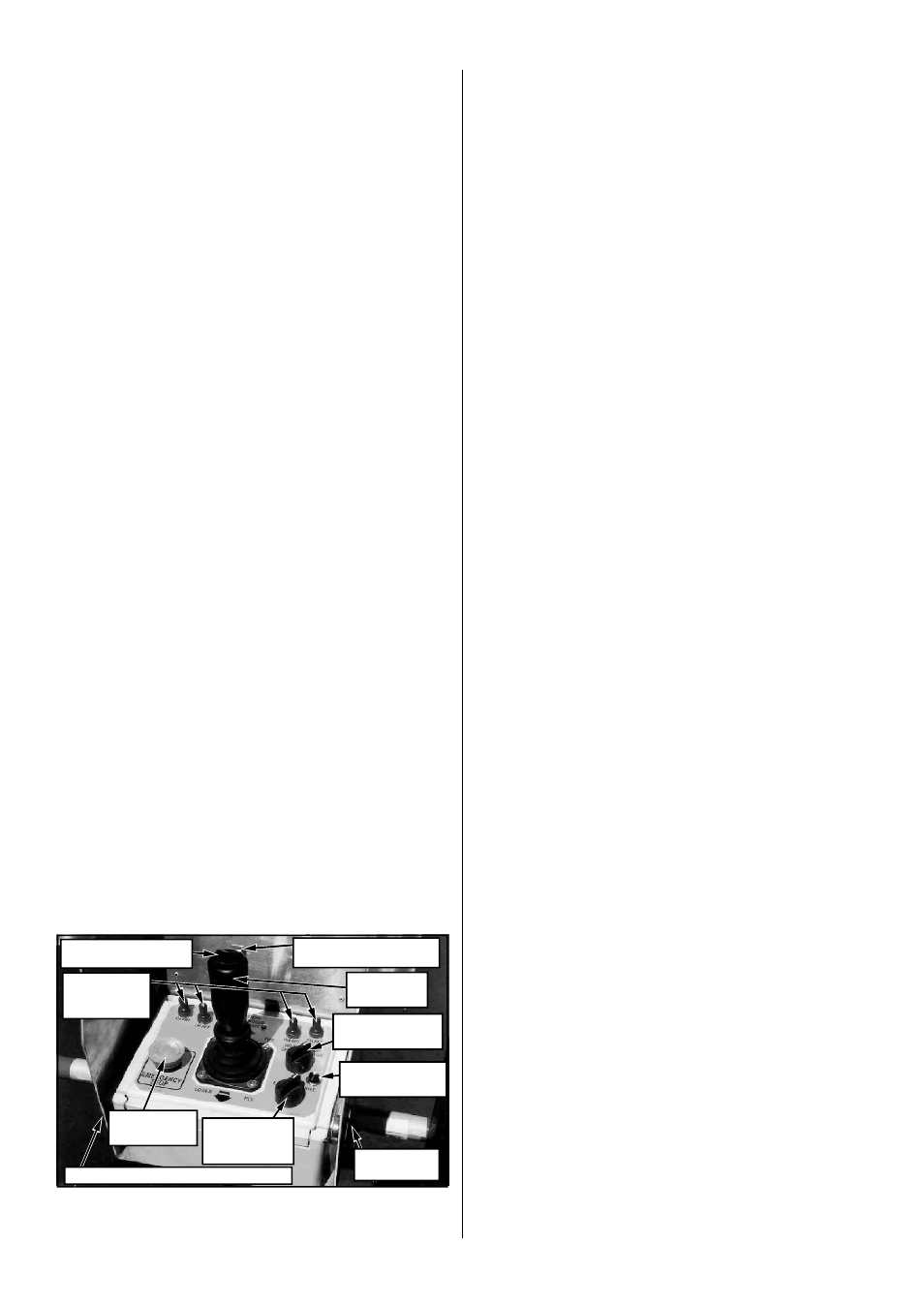

Figure 2 : Boîtier de commande
Levier d'enclenchement
solidaire
Bouton d'arret
d'urgence
Levier de
commande
Sélecteur de
plage de vitesses
Témoin du mode
de déplacement
Interrupteur
à clé Bouton d'étrangleur/de préchauffage
Bouton de commande
de direction
Bouton de
commande de
stabilisateur
Selecteur de
mode de
fonctionnement
