23
10. Schieben Sie den Drosselknopf ein. Drücken Sie den
Fahrwerk-Hebeknopf, um die Wagenbühne zu heben,
während Sie gleichzeitig den Kippsensor von der
Ebene weg schieben (Abb.1). Die Wagenbühne soll
sich nur zum Teil heben und der Kippalarm sollte
ausgelöst sein. Wenn sich die Wagenbühne weiter
hebt und/ oder der Alarm nicht ausgelöst wird,
STOPPEN Sie und entfernen Sie die Maschine vom
Dienst, bis sie repariert wird.
11. Lösen Sie den Kippsensor und heben Sie die
Wagenbühne ganz.
12. Überprüfen Sie die Hebebühne, den Hebezylinder, die
Kabel und Schläuche visuell auf Schaden oder
unberechenbaren Betrieb. Prüfen Sie nach fehlenden
oder losen Teilen.
13. Senken Sie die Wagenbühne zum Teil, indem Sie den
Fahrwerk-Senkschalter schieben, und überprüfen Sie
den Betrieb des hörbaren Senkalarms.
14. Öffnen Sie das Fahrwerk-Notsenkventil (Abb.3), um
durch das Schieben und Ziehen des Knopfs richtige
Betriebsfähigkeit sicherzustellen. Wenn die
Wagenbühne ganz gesenkt ist, schließen Sie das
Ventil, indem Sie den Knopf lösen.
15. Drehen Sie den Wagenbühne/ Fahrwerkschalter auf
PLATFORM (Wagenbühne).
16. Bringen Sie die Wagenbühne an und versichern Sie
sich, daß das Gitter eingeschnappt ist.
17. Drehen Sie den Fahr/ Hebeschalter auf LIFT (Heben).
18. Schieben Sie den Sperrhebel und drücken Sie dann
den Kontrollhebel langsam auf RAISE (Heben), um
die Wagenbühne zu heben; betätigen Sie den
Kontrollhebel ganz, um die proportionale
Hebegeschwindigkeit zu prüfen. Heben Sie die
Hebebühne auf 3,7 m (12 Fuß).
19. Drücken Sie den Sperrhebel am Kontrollhebel und
bringen Sie jegliche Stützgestängeschalter in die
EXTEND (Ausfalt) Position, die Stützgestänge sollten
nicht operabel sein. Sollte sich ein Stützgestänge
während dieses Tests ausfalten, stoppen Sie sofort.
Senken Sie die Hebebühne und entfernen Sie die
Maschine vom Betrieb, bis sie repariert ist.
20. Ziehen Sie den Kontrollhebel langsam nach DOWN
(Unten), um die Wagenbühne zu senken. Versichern
Sie sich, daß der Senkalarm ausgelöst wird.
21. Drehen Sie den Controller Schlüsselschalter auf OFF
(Aus), drücken Sie den Notknopf und steigen Sie von
der Wagenbühne herab.
22. Schließen und sichern Sie die Modulabdeckungen.
1. Haken Sie den Controller vom vorderen Schutzgeländer
ab. Halten Sie den Controlleraufhänger so, daß der
Sperrhebel gedrückt werden kann, während die
folgenden Kontrollen vom Boden aus vorgenommen
werden.
2. Drehen Sie den Controller Schlüsselschalter im
Uhrzeigersinn auf ON (Ein). Drehen Sie ganz im
Uhrzeigersinn, um den Motor anzulassen, lassen Sie
den Schlüssel locker, sobald der Motor angesprungen
ist.
Anmerkung: Bei Doppelbenzin Modellen, wenn der
Motor kalt ist, drücken und halten Sie den Choke-
Knopf innen, während Sie den Motor starten. Bei
Diesel Modellen, drücken und halten Sie den
Vorglühknopf 6 Sekunden lang, um die Glühkerzen zu
entzünden.
3. Schalten Sie den Fahr/ Hebeschalter auf die DRIVE
(Fahr) Position.
4. Drücken Sie den Sperrhebel, wobei der
Geschwindigkeitsschalter zuerst auf HIGH
TORQUE (Hohe Umdrehung) und dann auf HIGH
SPEED (Hohe Geschwindigkeit) gestellt wird.
Schieben Sie dann langsam den Kontrollhebel auf
FORWARD (Vorwärts), dann REVERSE (Rückwärts),
um die Geschwindigkeits- und Richtungskontrollen
zu prüfen. Je weiter Sie den Kontrollhebel schieben
oder ziehen, desto schneller wird sich die Maschine
bewegen.
5. Schieben Sie den Steuerungsschalter auf RIGHT
(Rechts), dann auf LEFT (Links), um die
Steuerungskontrolle zu prüfen.
6. Drücken Sie den Sperrhebel am Kontrollhebel und
bringen Sie alle Stützgestängeschalter in die
AUSFALT Postition, um alle vier Stützgestänge
auszufalten. Überprüfen Sie das Fahrindikationslicht,
es sollte ausgeschaltet sein.
7. Falten Sie alle Stützgestänge ganz aus und
überprüfen Sie den Fahrindikator, er sollte
eingeschaltet sein.
8. Haken Sie den Controller wieder am vorderen
Schutzgeländer ein.
9. Drehen Sie den Wagenbühne/ Fahrwerkschalter auf
CHASSIS (Fahrwerk).

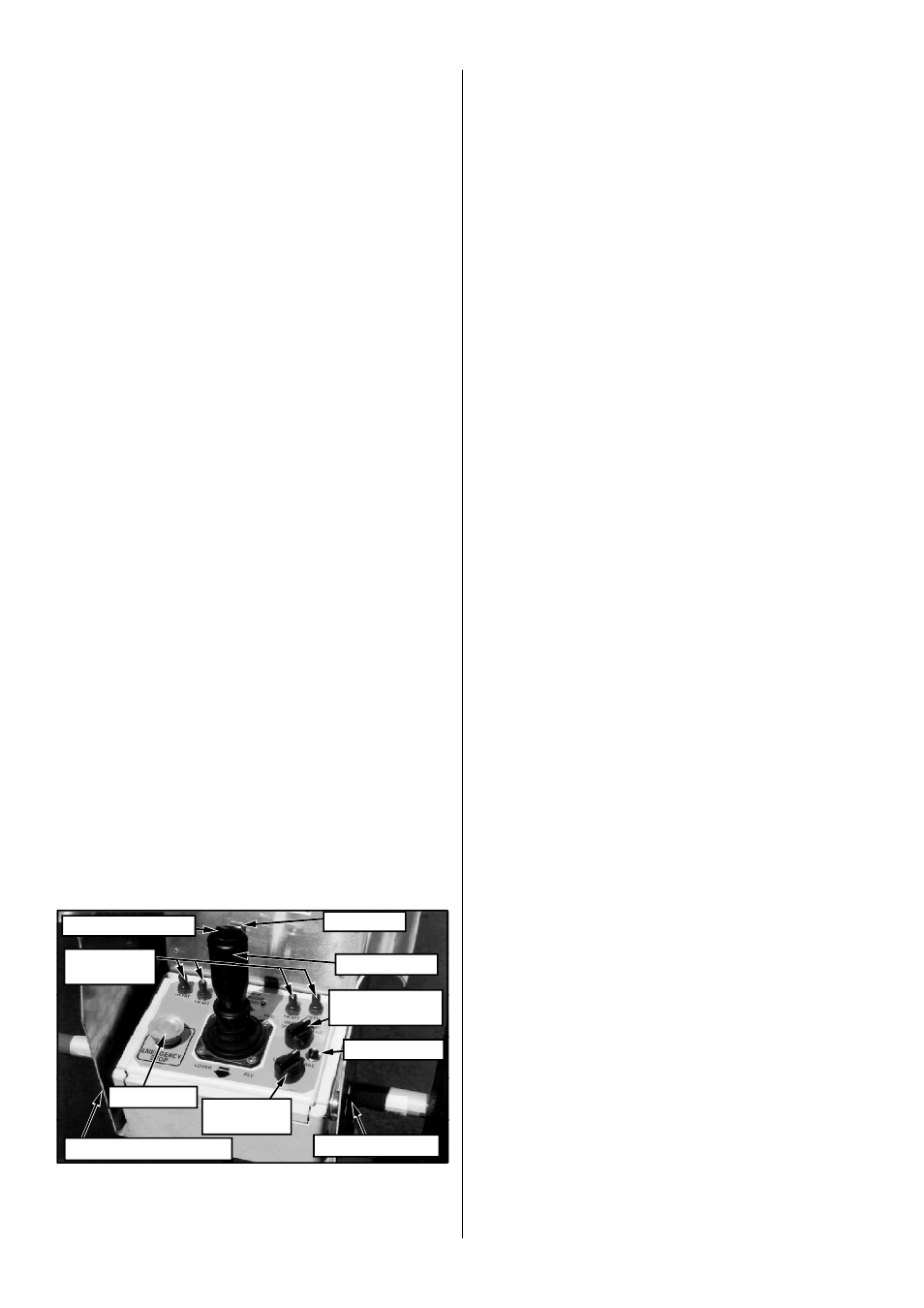

Abbildung 2: Controller
Notschalter
Schlüsselschalter
Steuerungsschalter
Kontrollhebel
Geschwindigkeits-
schalter
Sperrhebel
Hebe/
Fahrschalter
Choke-/Vorglühknopf
Stützgestänge-
schalter
Fahrindikator
