16

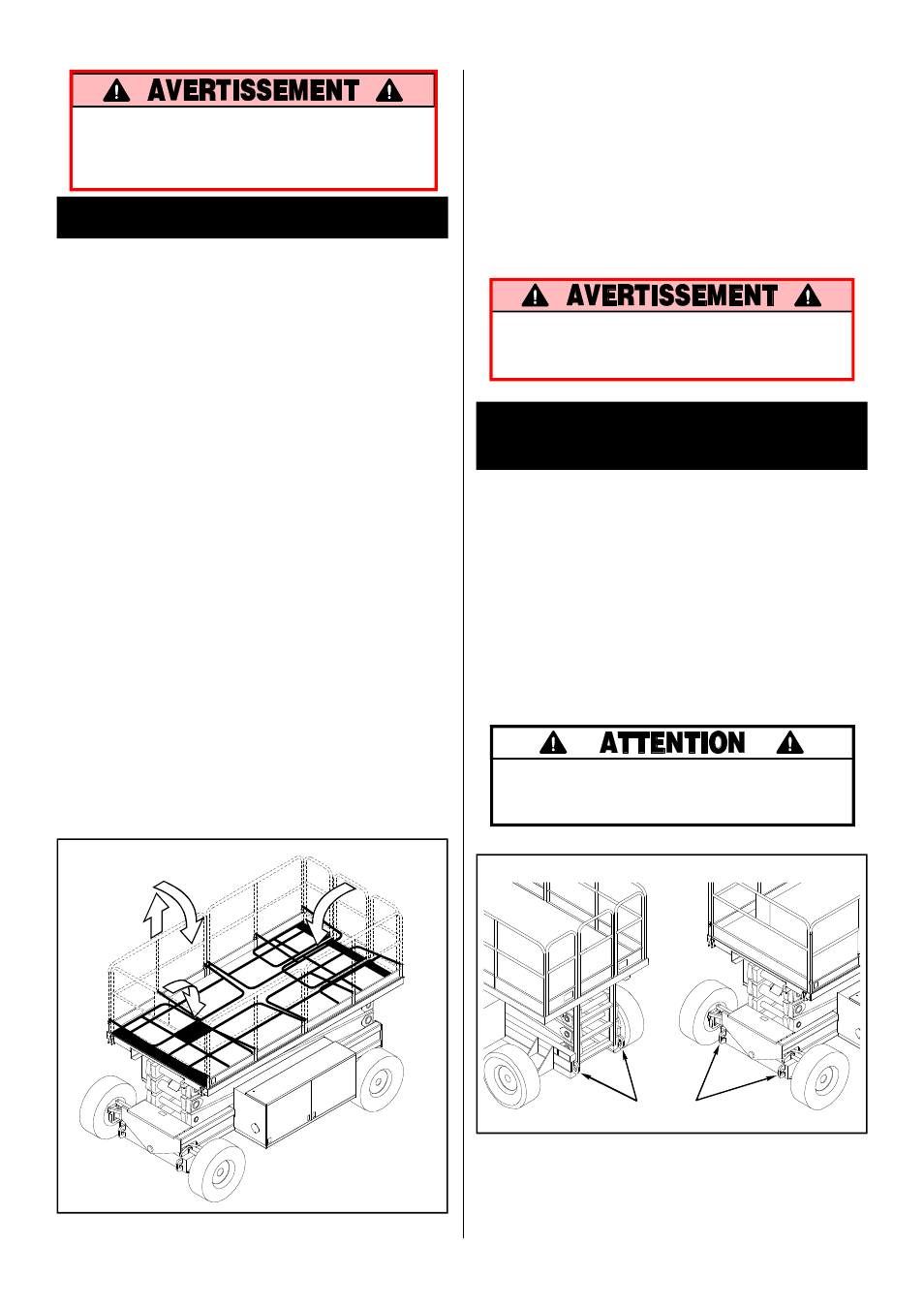

Figure 7 : Transport de la plate-forme élévatrice
3. Lever le garde-corps arrière et aligner les trous de
fixation. Poser les boulons, les rondelles et les
écrous, puis bien les serrer.
4. Lever le garde-corps avant et aligner les trous de
fixation. Poser les boulons, les rondelles et les
écrous, puis bien les serrer.
5. Accrocher le boîtier de commande au garde-corps
avant.
6. Avant d’utiliser la plate-forme élévatrice, s’assurer
que toutes les pièces de fixation sont en place et
qu’elles sont bien serrées.
Avant d’utiliser à nouveau la machine,
s’assurer que les garde-corps sont bel et bien en
place et qu’ils sont fixés solidement.
Figure 6 : Garde-corps rabattables
Transport de la plate-forme
élévatrice
Déplacement par grue
1. Attacher les sangles au châssis, seulement aux
brides de levage/arrimage (figure 7).
Par camion
1. Mettre la plate-forme élévatrice en position de
transport en la manoeuvrant, puis caler les roues.
2. Arrimer la plate-forme élévatrice sur le véhicule de
transport au moyen de chaînes ou de sangles assez
fortes pour la retenir. Attacher ces dernières aux
brides de levage/arrimage du châssis (figure 7).
Le fait de trop serrer les chaînes ou les sangles
peut endommager la plate-forme élévatrice.
Vue de l’arrière Vue de l’avant
Brides de levage/arrimage
Ne jamais utiliser la plate-forme à moins que
les freins de stationnement ne soient bloqués.
Sinon l’on risque de provoquer des dommages
ou des blessures graves.
Garde-corps rabattables
On ne doit exécuter cette marche à suivre que pour
faire passer la machine par une entrée de porte. Avant
d’utiliser à nouveau la machine, il faut remettre les
garde-corps dans leur position normale.
Mise à plat des garde-corps (figure 6)
Nota : Récupérer toutes les pièces de fixation afin de
pouvoir les utiliser à nouveau.
1. Placer le boîtier de commande sur la plate-forme.
2. Depuis l’avant de la plate-forme, déposer les
écrous, les boulons et les rondelles situés à
l’extrémité supérieure du garde-corps avant, puis
abaisser ce dernier sur la plate-forme.
3. Fermer le portillon au loquet.
4. Déposer les écrous, les boulons et les rondelles
situés à l’extrémité supérieure du garde-corps
arrière, puis abaisser ce dernier sur la plate-forme.
Veiller à ce que le portillon reste verrouillé.
5. Déposer les écrous, les boulons et les rondelles
situés à l’extrémité supérieure des garde-corps
latéraux, ainsi que ceux de la rampe intermédiaire
de la plate-forme coulissante de rallonge. Soulever
un des garde-corps et le replier sur la plate-forme.
Replier les autres de la même façon.
Redressement
1. Lever les garde-corps latéraux dans leur position
verticale et les fixer solidement en place en les
poussant à fond.
2. Poser les boulons, les rondelles et les écrous reliant
les garde-corps latéraux, et bien les serrer.
