26
3. Heben Sie den hinteren Schutzgeländeraufbau,
richten Sie die Löcher aus und installieren Sie die
Schrauben, Unterlegscheiben und Schraubenmuttern.
Ziehen Sie sie gut fest.
4. Heben Sie das vordere Schutzgeländer, richten Sie die
Löcher aus und installieren Sie die Schrauben,
Unterlegscheiben und Schraubenmuttern. Ziehen Sie
sie gut fest.
5. Hängen Sie den Controller an das vordere
Schutzgeländer.
6. Bevor Sie die Arbeitsbühne in Betrieb nehmen,
überprüfen Sie, daß alle Feststellriegel richtig
angebracht und festgezogen sind.

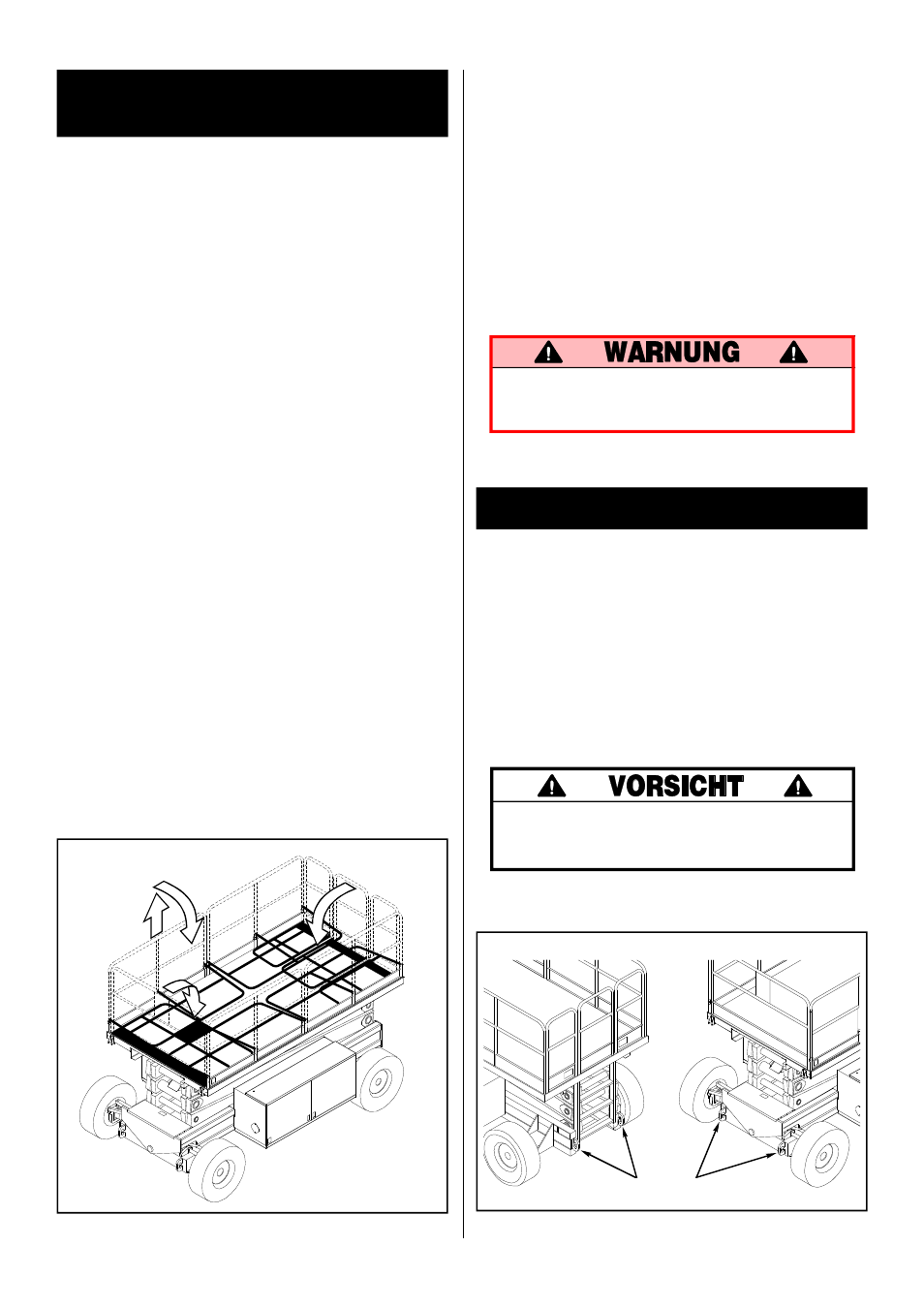

Abbildung 6: Umklappen der Schutzgeländer Abbildung 7: Transport der Arbeitsbühne
Rückansicht Vorderansicht
Hub/ Feststellvorsprünge
Umklappen der
Schutzgeländer
Diese Verfahren ist nur für den Durchgang durch
Türrahmen. Die Schutzgeländer müssen in die aufrechte
Position zurück gebracht werden, bevor die Maschine in
Betrieb genommen wird.
Umklappverfahren (Abbildung 6)
Anmerkung: Wenn Sie die folgenden Schritte
vornehmen, behalten Sie bitte alle Riegel und
Aufhänger.
1. Stellen Sie den Controller auf die Wagenbühne.
2. Beginnen Sie auf der Vorderseite der Wagenbühne,
entfernen Sie Schraubenmuttern, Schrauben und
Unterlegscheiben von der Oberseite der vorderen
Schutzgeländer.
3. Schließen Sie das Gitter und klinken Sie es ein.
4. Entfernen Sie Schraubenmuttern, Schrauben und
Unterlegscheiben von der Oberseite der hinteren
Schutzgeländer. Klappen Sie das hintere
Schutzgeländer auf die Wagenbühne herunter, und
halten Sie das Gitter in der Zwischenzeit eingeklinkt.
5. Entfernen Sie Schraubenmuttern, Schrauben und
Unterlegscheiben von der Oberseite der seitlichen
Schutzgeländer und von Gleitdeck des
Mittelgeländers. Heben und klappen Sie eine Seite der
Schutzgeländer ein, so daß es auf dem Deck liegt.
Wiederholen Sie diese Schritte mit dem anderen
Seitengeländer.
Aufstellverfahren
1. Heben Sie die Seitengeländer und versichern Sie sich,
daß jedes nach unten geschoben ist, um das
Schutzgeländer in vertikaler Position zu sichern.
2. Installieren Sie Schrauben, Unterlegscheiben und
Schraubenmuttern zwischen den Seitengeländern,
ziehen Sie sie gut fest.
Transport der Arbeitsbühne
Per Kran
1. Sichern Sie das Fahrwerk mit Befestigungsriemen
und nur an den Hub/ Feststellvorsprüngen (Abb.7).
Per LKW
1. Manövrieren Sie die Arbeitsbühne in die
Transportposition und keilen Sie die Reifen ein.
2. Sichern Sie die Arbeitsbühne am Transportfahrzeug
mit Ketten oder Riemen, die der Ladung entsprechen,
und die Sie am Fahrwerk an den Hebe/
Feststellvorsprüngen befestigen (Abb.7).
Überstreckung der Ketten oder Riemen durch die
Hebe/ Feststellvorsprünge kann Schaden an der
Arbeitsbühne verursachen.
Bevor Sie die Maschine in Betrieb nehmen
müssen die Schutzgeländer fest und in
richtiger Position angebracht sein.
