Fast & Fluid Management

A Unit of IDEX Corporation

________________________________________________________________________________

________________________________________________________________________________

2

1154915C-it,en,fr.doc - 15/10/2003

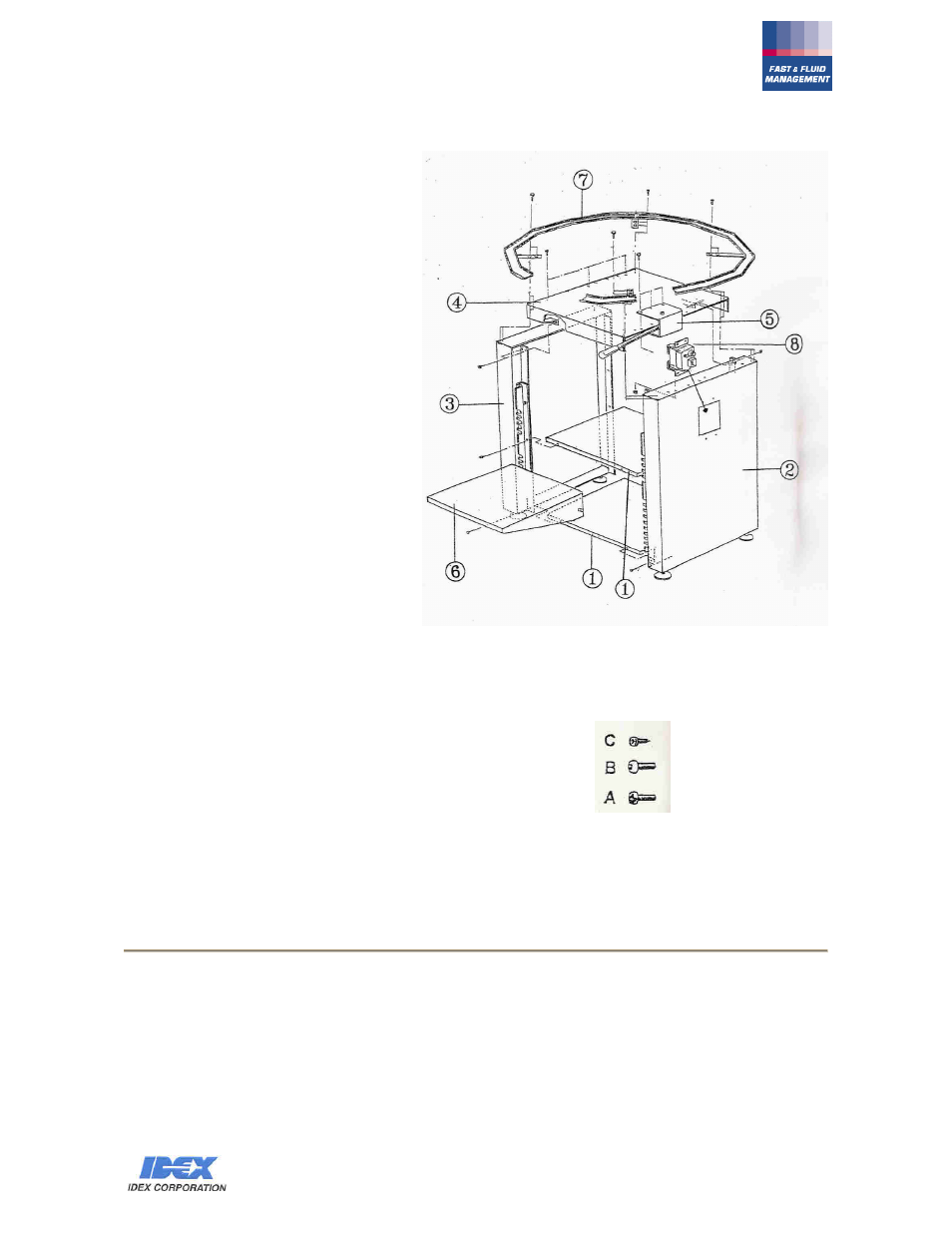

3.- MONTAGGIO

1)

Individuare la fiancata destra (2) e

quella sinistra (3).

Orientare il ripiano di fondo (1) in modo

corretto, facendo risultare i fori per il

fissaggio sul lato anteriore e

posteriore della macchina . (SCHEMA 2

).

Fissarlo con le apposite viti "tipo C".

(SCHEMA 2).

2)

Inserire il ripiano intermedio (1).

Fissarlo negli appositi fori delle fiancate

con viti "tipo B" e dado.(SCHEMA 1 ).

3)

Inserire dall' alto il piano di appoggio

(4).

Fissarlo sul lato anteriore e posteriore

con viti "tipo C" alle fiancate (2) e (3)

4)

Dopo aver fissato il piano d' appoggio

(4) sulle fiancate (2) e (3), fissare lo

sgocciolatoio (7) mediante i n. 2 fori che

si trovano sulle squadrette , con viti

5)

Fissare il supporto freno completo (5)

con le apposite viti "tipo A"

6)

Alloggiare la centralina (8), collegata al

motore, nell' apposito vano rettangolare

posto sulla fiancata destra (2),

utilizzando viti autofilettanti "tipo C".

(SCHEMA 2)

7)

Fare uscire dalla parte posteriore, la

spina di alimentazione da inserire in

una presa di

corrente

adatta,

assicurandosi che questa sia dotata di

un adeguato contatto a terra.

NOTA:

"C" cod. 1193850 vite autofilettante T.C. taglio croce 3.9x9.5

"B" cod. 1184802 vite T.C.E.I. M6x16 UNI 5931

"A" cod. 1193804 vite T.C. taglio croce M6x16 DIN 7985

Calettare il disco rotante (10) sull' albero motore premontato sul piano d' appoggio (4) ed assicurarlo

con rondella e vite (SCHEMA 3).

Montare sul disco rotante (10) i canestri (9) completi e inserirli negli appositi alloggiamenti.

Bloccare al disco rotante (10) un canestro per volta, con le viti in dotazione, da sotto, lasciando

libero il foro (15) (DETTAGLIO 2) - (SCHEMA 3)

4.-MONTAGGIO DELLA MENSOLA PORTA BARATTOLO

Inserito il perno centrale (12) nella sede della mensola (6) appendere la stessa ai ganci delle

cremagliere di regolazione, ad altezza del barattolo da dosare.

(DETTAGLIO 3) - (SCHEMA 3 )
