Fast & Fluid Management

A Unit of IDEX Corporation

________________________________________________________________________________

________________________________________________________________________________

22

1154915C-it,en,fr.doc - 15/10/2003

1)

Idéntifier la joue droite (2) et celle

gauche (3).

Orienter la surface de fond (1) de

façon correcte, en faisant résulter les

trous pour le fixage sur la cöté

antérieure et postérieure de la machine.

(SCHÉMA 2 ).

Fixer-le avec les relatives vis "type C".

(SCHÉMA 2).

2)

Insérer le rayon moyen (1).

Fixer-le dans les spéciaux trous dans

les joues en utilisant les vis "type B" et

écrou. (SCHÉMA 1).

3)

Insérer de haut la surface d'appui (4).

Fixer-la sur la côté antérieure et

postérieure avec des vis "type C" joues

(2) et (3).

4)

Après avoir fixé la surface d'appui (4)

sur les joues (2) et (3), fixer l'égouttoir

(7) à travers les 2 trous qui se trouvent

sur les équerres, en utilisant des vis

autotaradeuses "type C".

5)

Fixer le support du frein complet (5)

avec les vis spéciales "type A".

6)

Insérer la centrale (8), connectée au

moteur, dans la relative boîte placée

sur la joue droite (2), en utilisant des vis

autotaradeuses "type C". (SCHÉMA 2)

7)

Extraire de la partie postérieure la fiche

d'alimentation, qui sera introduite dans

une prise de courant appropriée.

S'assûrer en outre que la prise soit

pourvue d'un contacte de terre

approprié

.

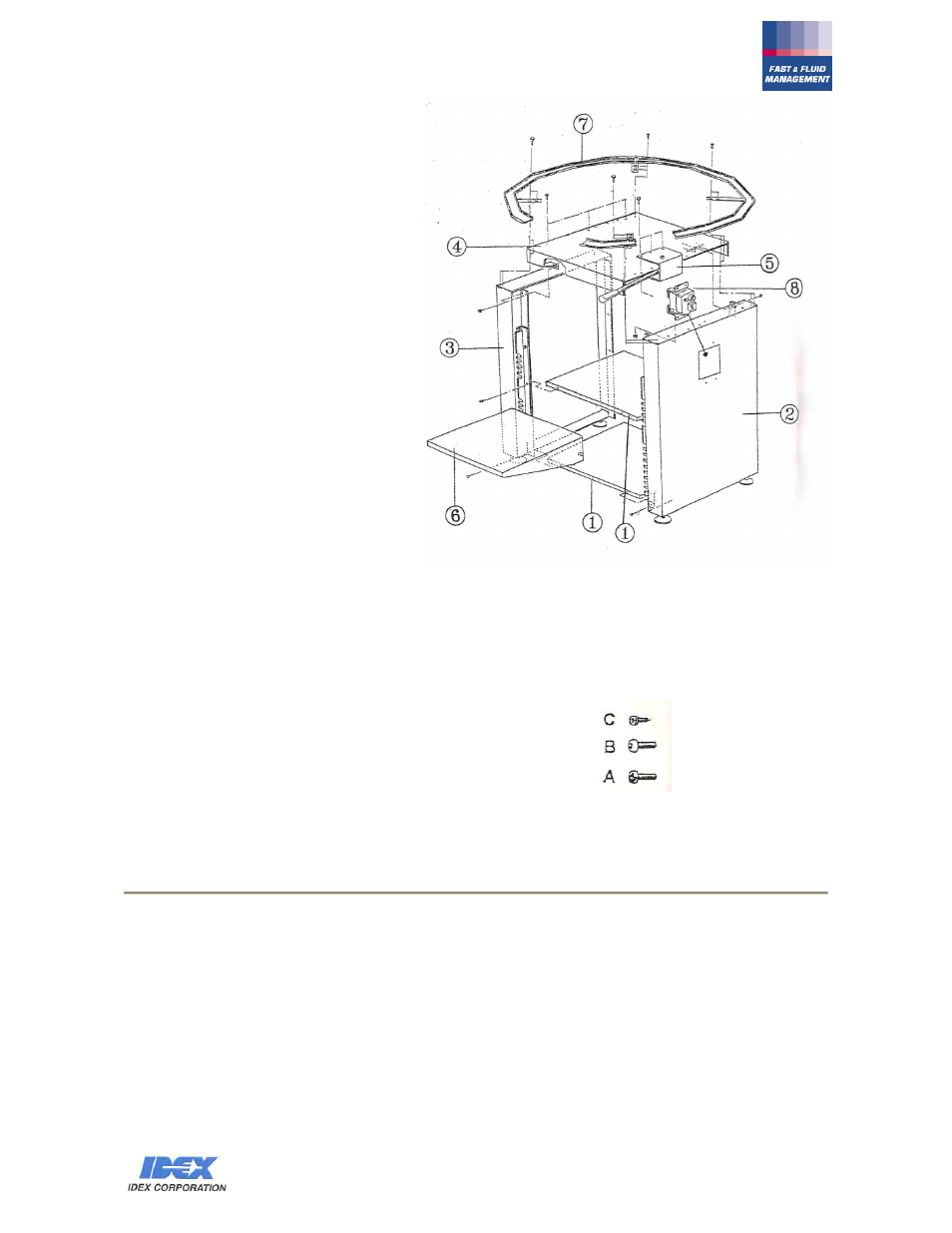

SCHÈMA 2

NOTE:

"C" cod. 1193850 vis autotaradeuse T.C. coup à croix 3.9x9.5

"B" cod. 1184802 vis T.C.E.I. M6x16 UNI 5931

"A" cod. 1193804 vis T.C. coup à croix M6x16 DIN 7985

Embrever le disque tournant (10) sur l'arbre moteur pré-monté sur la surface d'appui (4) et l'assûrer

avec rondelle et vis (SCHÉMA 3).

Monter sur le disque tournant (10) les paniers (9) complets et les insérer dans les relatifs logements.

Bloquer sur le disque tournant (10) un panier par fois, avec les vis en dotation, de dessous, en

laissant libre le trou (15) (DETAIL 2) - (SCHÉMA 3)

4.- MONTAGE DE LA CONSOLE PORTE-POT

Après avoir inséré le pivot central (12) dans le siège de la console (6) accrocher la même aux

crochets des crémaillères de réglage, à l'hauteur du pфt а utiliser.

(DÉTAIL 3) - (SCHÉMA 3 )
