1.- INTRODUCTION
Le dispenser manuel Giotto est un produit étudié principalement pour le dosage des colorants pour
l'industrie du bâtiment; quelque partie du dispenser est particulièrement précise pour assûrer des
résultats de dosage conformes au standard des producteurs les plus importants.
L'unité base est l'once fluide Y = 29.58 cc ou le système hybride Y = 31.23 cc.
Chaque unité de dosage est composée par deux pompes coaxiales indépendantes: celle extérieure
est en même de doser 5/6 onces avec une course complète, tandis que celle intérieure peut doser 1
once si la division est 1/48 ou 1/4 d'once si la division est 1/192 ou 1/64.
Pour obtenir toujours des excellents résultats de dosage il faut suivre les instructions d'installation,
usage et entretien citées dans ce manuel.
2.- EMBALLAGE

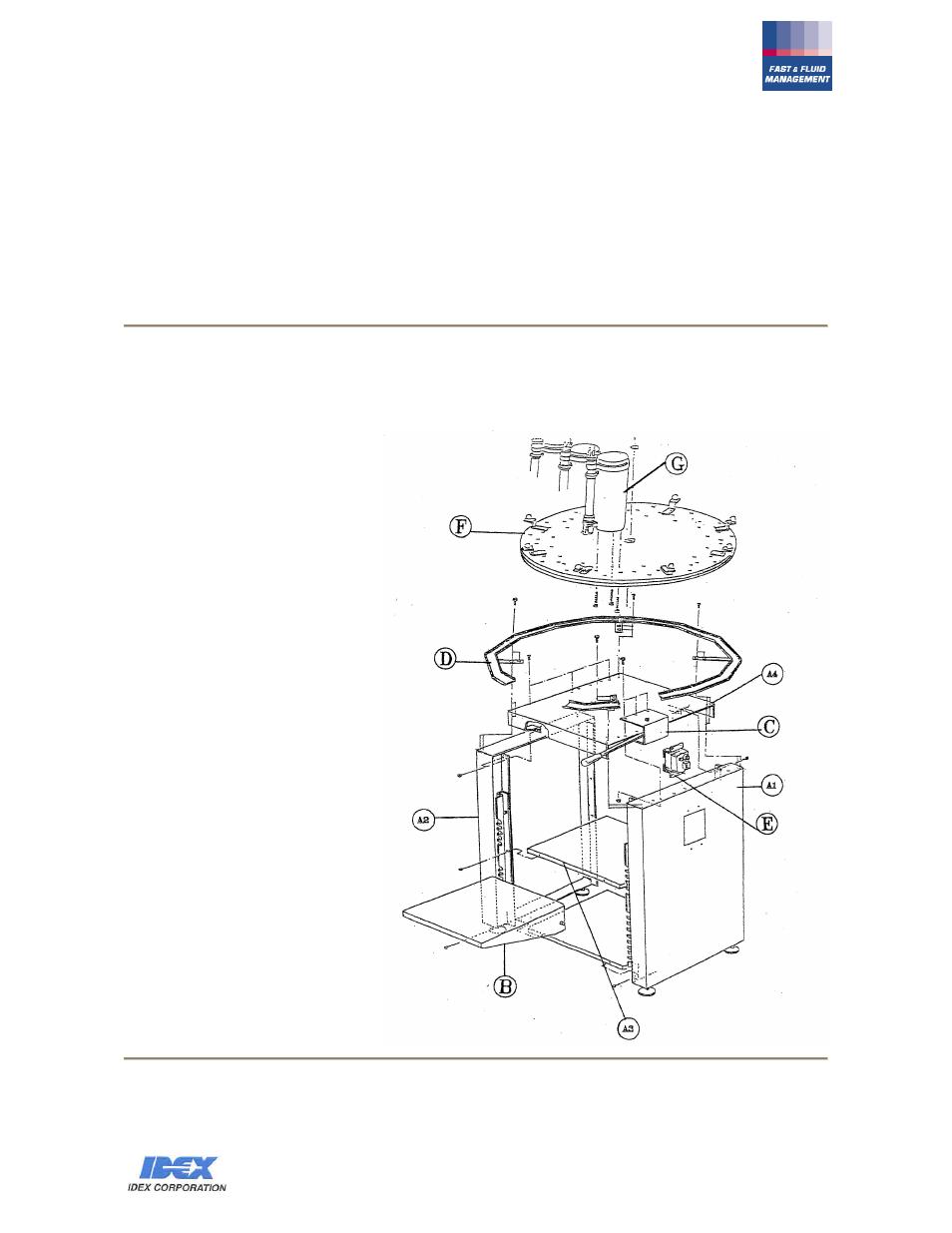

Dans l'emballage du "SYSTEME DE DOSAGE MANUEL GIOTTO" Vous allez trouver les
composants suivants (SCHEMA 1) :
A) Corps de la machine (5
pièces)
A1) - joue droite
A2) - joue gauche
A3) - n. 2 rayons
A4) - surface d'appui
B) Console
C) Système de blocage à
monter sur la surface
d'appui.
D) Égouttoir à monter sur la
surface d'appui.
E) Installation électrique à
monter sur la joue.
F) Table tournante
G) BoÎtes contenants une
série de paniers.
(*) Série de vis et pièces au
détail.
(*) Manuel d'installation
SCHÈMA 1
3.- MONTAGE
