IDEX Health & Science MCP-Z Process User Manual

Page 8

MCP-Z Process / ISMATEC SA / 03.08.07/CB/GP



Hinweis

Für die Benutzung der Analog- und
RS232-Schnittstelle unter IP-65 Bedin-
gungen verweisen wir auf Seite 54.



Please note

For using the analog or RS232 interface
under IP-65 conditions please refer to
page 54.



Remarque

Pour l‘utilisation de l‘interface analo-
gique ou RS232 sous des conditions
IP-65: voir page 54.

Geräterückwand

1 Netzschalter (ein/aus)

2 Netzkabel

3 RS232 IN (Eingang, weiblich)

4 RS232 OUT (Ausgang,männlich)

5 Analog-Schnittstelle

■

Eingänge für:

– Drehzahlsteuerung

0 – 5 V oder 0 – 10 V,

bzw. 0 – 20 mA oder

4 – 20 mA

– Start/Stopp
– Fußschalter
– 2 digitale Eingänge

(TTL-Pegel)

■

Ausgänge für:

– Drehzahl 0 – 10 V

oder 0 – 12 kHz

– 2 Universal-Ausgänge

z.B. für Ventileinheit

(Seite 30/34)

 Netzspannung

85 – 264 V

47 – 60 Hz
ohne Umschaltung

Leistungsaufnahme
150 W max.

Absicherung Steuerprint*
1.6 A, ﬂink
4.0 A, träge

Absicherung Netzteil*
4.0 A, träge
* Siehe auch Seite 53 – 55

 Steckdose/Netzkabel
Die Steckdose muss geerdet sein.
(Schutzleiterkontakt)

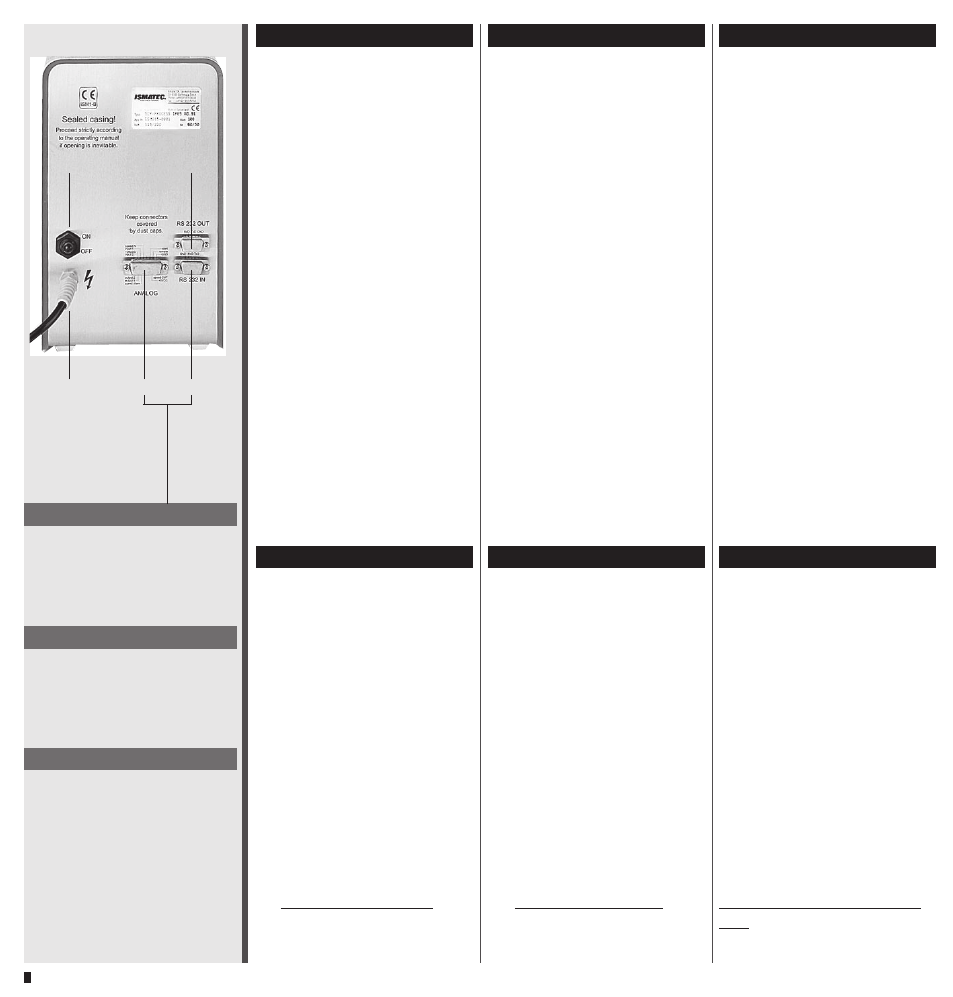

Rear panel

1 Mains switch (on/off)

2 Power cord

3 RS232 IN (female)

4 RS232 OUT (male)

5 Analog interface

■

input for:

– speed control

0 – 5 V or 0 – 10 V, and

0 – 20 mA or 4 – 20 mA

– Run/Stop
– Foot switch
– 2 digital inputs

(TTL-level)

■

output for:

– speed 0 – 10 V

or 0 – 12 kHz

– 2 universal outputs

e.g. for valve unit

(pages 30 and 34)

 Mains voltage

85 – 264 V

47 – 60 Hz
no adjustments necessary

Power consumption
150 W max.

Fuse rating on control board*
1.6 A, fast-blow
4.0 A, slow-blow

Fuse rating on power supply*
4.0 A, slow-blow
* See also pages 53 to 55

 Socket/Power cord
The socket must be earthed. (pro-
tective conductor contact)

Tableau arrière

1 Commutateur principal

2 Prise d’alimentation

3 RS232 IN (entrée femelle)

4 RS232 OUT (sortie mâle)

5 Interface analogique

■

Entrée:

– Commande de vitesse

0 – 5 V ou 0 – 10 V,

resp. 0 – 20 mA ou

4 – 20mA

– Marche/arrêt
– Pédale de commande
– 2 entrées numériques

(TTL-level)

■

Sortie:

– vitesse 0 – 10 V

ou 0 – 12 kHz

– 2 sorties universelles

p. ex. pour l'unité de

valve (pages 30 et 34)

 Tension d‘alimentation

85 – 264 V

47 – 60 Hz
sans commutation

Consommation de courant
150 W max.

Type de fusibles carte de comande*
1.6 A, à action rapide
4.0 A, à action retardée
Type de fusibles
carte d'alimentation*
4.0 A, à action retardée
* Voir aussi pages 53 – 55

 Prise/câble d’alimentation
La prise doit être raccordée à la
terre (contact conducteur de pro-
tection).
