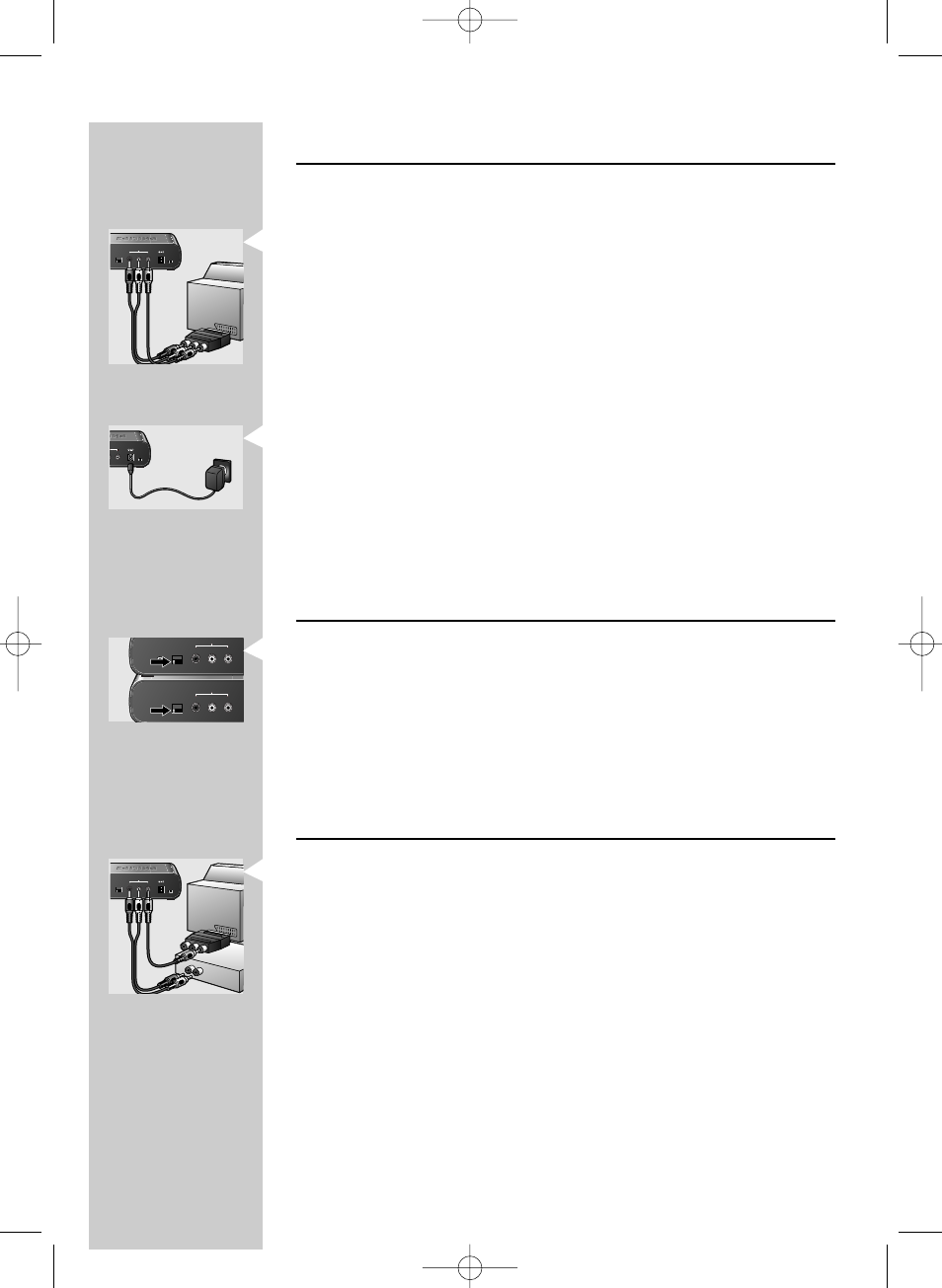

Ligar o receptor ao televisor
1 Coloque o receptor perto do televisor.
2 Ligue o RCA para adaptador SCART (20) fornecido ao conector SCART
do televisor.
3 Ligue o cabo de vídeo (19) e o cabo de áudio (18) fornecido ao
adaptador e aos conectores TV OUTPUT (15) do receptor.
Certifique-se de que insere as fichas amarelas nas entradas e saídas de
vídeo amarelas e as fichas vermelha e branca nas entradas e saídas de áudio
branca e vermelha.
4 Ligue o transformador de CA (17) a uma tomada de alimentação e à
tomada DC 9V —<± (14) do receptor.
Nota: Se o televisor estiver equipado com conectores RCA pode ligar
directamente os conectores TV OUTPUT (13) do receptor aos conectores
RCA correspondentes do televisor. Certifique-se de que insere as fichas
amarela, branca e vermelha nas respectivas entradas com as mesmas
cores do receptor e do televisor.
Selecção de canais
• Regule os selectores CHANNEL (6 e 16) de ambos os aparelhos para o
canal 1.
• Se ocorrerem interferências (por exemplo, imagem distorcida), regule os
dois selectores para outro canal.
> Pode utilizar agora os dois aparelhos.
Nota: Os dois aparelhos devem estar sempre regulados para o mesmo canal.
Ligação opcional ao equipamento de áudio
1 Ligue uma extremidade do cabo de vídeo (19) fornecido à entrada de
vídeo (amarela) do adaptador SCART (ou directamente à entrada de
vídeo amarela do televisor) e a outra extremidade à saída VIDEO (15) do
receptor.
2 Ligue o cabo de áudio (18) fornecido à entrada AUX do equipamento de
áudio e as saídas R-AUDIO-L (15) do receptor.
Certifique-se de que insere as fichas branca e vermelha nas entradas
esquerda (L) e direita (R). Leia as instruções sobre a utilização do
equipamento de áudio para saber a entrada correcta.
R L TV R L TV
1 2 3 4 1 2 3 4
TV OUTPUT
R–AUDIO–L CHANNEL VIDEO DC 9V
ON/OFF
TV OUTPUT
R–AUDIO–L CHANNEL VIDEO DC 9V
ON/OFF
TPUT
VIDEO DC 9V
ON/OFF
TPUT
VIDEO DC 9V
ON/OFF
1 2 3 4 1 2 3 4
TV OUTPUT
R–AUDIO–L CHANNEL VIDEO
TV OUTPUT
R–AUDIO–L CHANNEL VIDEO
1 2 3 4 1 2 3 4
AV SOURCE INPUT
R–AUDIO–L CHANNEL IR VIDEO
AV SOURCE INPUT
R–AUDIO–L CHANNEL IR
VIDEO
R L TV R L TV
1 2 3 4 1 2 3 4
TV OUTPUT
R–AUDIO–L CHANNEL VIDEO DC 9V
ON/OFF
TV OUTPUT
R–AUDIO–L CHANNEL VIDEO DC 9V
ON/OFF
