3. Instalação

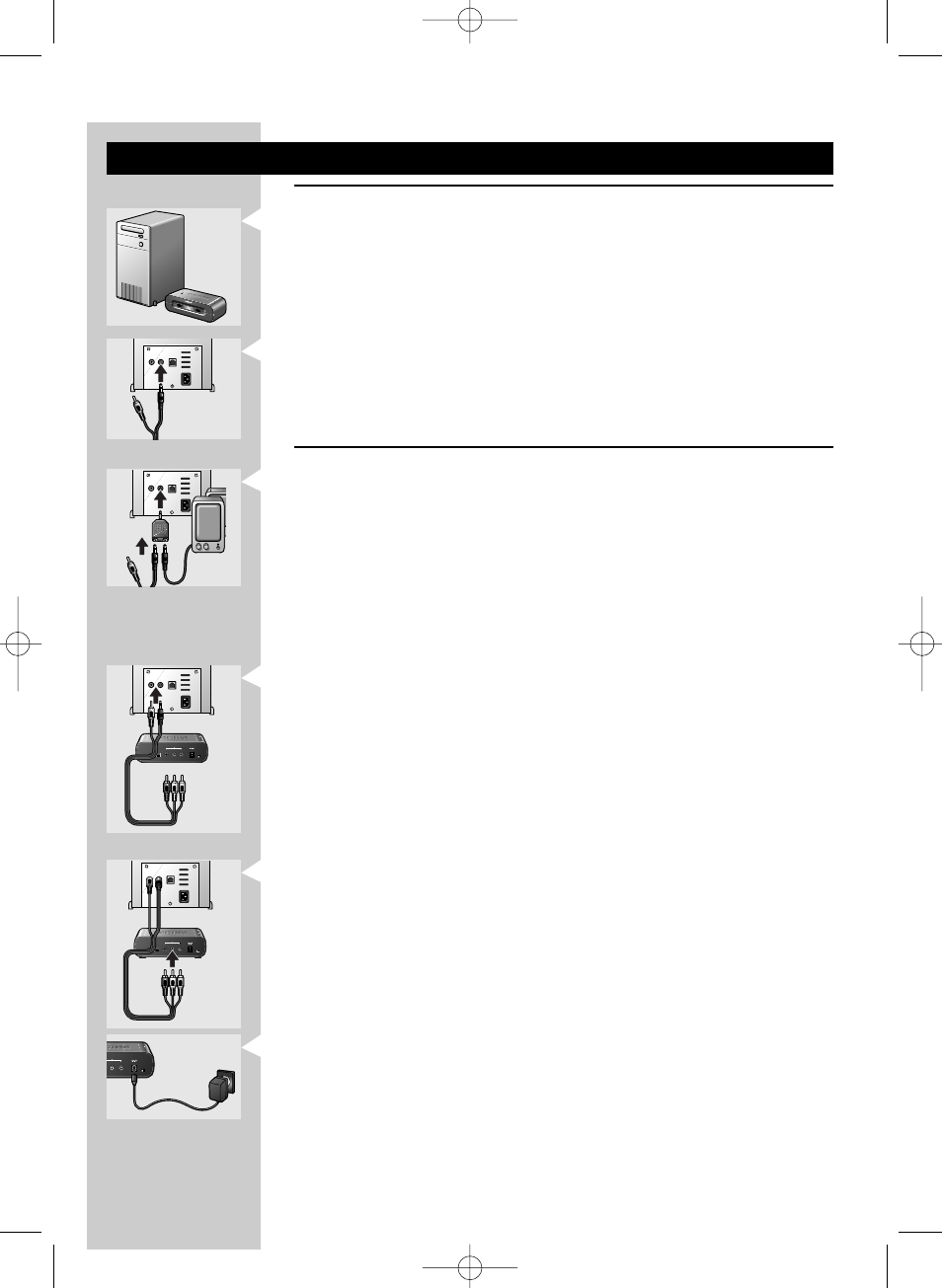

Instalar o transmissor
1 Coloque o transmissor perto do PC.
Nunca coloque outros dispositivos em cima do transmissor.
2 Consulte as instruções sobre a utilização da placa de som do PC para
saber o local exacto da saída de áudio.
3 Ligue a ficha de 3,5 mm (preta) do cabo de áudio/vídeo (9) fornecido à
saída de áudio do PC.
Note que a parte posterior do PC pode ser diferente do exemplo que aparece
na imagem.
Caso as colunas do PC estejam ligadas ao PC
3a Retire a ficha da coluna do PC da saída de áudio do PC e ligue-a ao
splitter de áudio (10) fornecida.
3b Ligue a ficha de 3,5 mm (preta) do cabo de áudio/vídeo (9) fornecido ao
splitter de áudio (10).
3c Ligue o splitter de áudio (10) à saída de áudio do PC.
4 Ligue a ficha de vídeo (amarela) do cabo de áudio/vídeo (9) fornecido à
saída TV-Out do PC.
Leia as instruções sobre a utilização do PC ou placa de vídeo para saber
como activar a função TV-Out. Se não conseguir activar a função TV-out da
placa de vídeo, contacte o serviço de assistência do fabricante do PC ou
placa de vídeo.
5 Ligue as fichas áudio/vídeo da outra extremidade do cabo de áudio/vídeo
(9) fornecido aos conectores AV SOURCE INPUT (5) do transmissor.
Certifique-se de que insere a ficha amarela na entrada de vídeo amarela e
as fichas de áudio branca e vermelha nas entradas de áudio esquerda (L) e
direita (R).
6 Ligue o transformador de CA (8) a uma tomada de alimentação e à
tomada DC 9V —<± (4) do transmissor.
LM110 0 TVLIN K TRAN SMITTER LM110 0 TVLIN K TRAN SMITTER
AUDIO
INPUT TV INPUT
AUDIO
INPUT TV INPUT
1 2 3 4 1 2 3 4
AV SOURCE INPUT
R–AUDIO–L CHANNEL IR VIDEO DC 9V ON/OFF
AV SOURCE INPUT
R–AUDIO–L CHANNEL IR VIDEO DC 9V ON/OFF
AUDIO
INPUT TV INPUT
1 2 3 4 1 2 3 4
AV SOURCE INPUT
R–AUDIO–L CHANNEL IR VIDEO DC 9V
ON/OFF
AV SOURCE INPUT
R–AUDIO–L CHANNEL IR VIDEO DC 9V ON/OFF
AUDIO
INPUT TV INPUT
OURCE INPUT
UDIO–L VIDEO DC 9V
ON/OFF
OURCE INPUT
UDIO–L VIDEO DC 9V
ON/OFF
PORTUGUÊS 68
