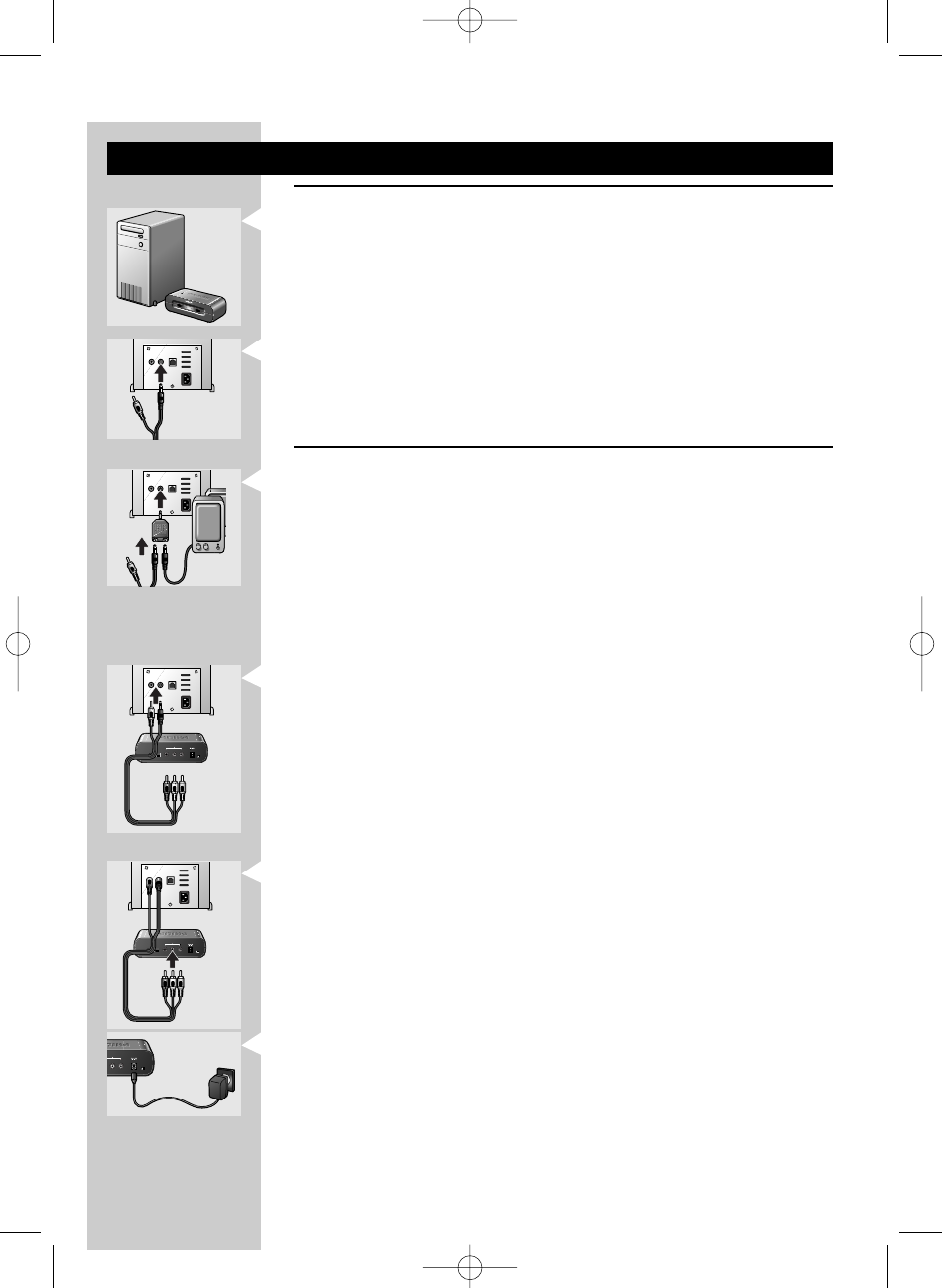

3. Installation
Configuration de l’émetteur
1 Placez l’émetteur à proximité du PC.
Ne placez jamais d’autre périphérique sur l’émetteur.
2 Consultez le guide d’utilisation de la carte son du PC pour trouver
l’emplacement exact de la sortie audio.
3 Branchez la prise jack 3,5 mm 3,5 mm (noire) du câble audio/vidéo (9) à la
sortie audio du PC.
Notez que l’arrière de votre PC peut se présenter différemment de celui qui est
illustré ici.
Si des haut-parleurs sont connectés au PC
3a Débranchez la prise de la sortie audio du PC et branchez-la au
répartiteur audio (10) fourni.
3b Branchez la prise jack 3,5 mm (noire) du câble audio/vidéo (9) fourni au
répartiteur audio (10).
3c Branchez le répartiteur audio (10) à la sortie audio du PC.
4 Branchez la prise vidéo (jaune) du câble audio/vidéo (9) fourni à la sortie
TV du PC.
Lisez les instructions d’utilisation du PC ou de la carte vidéo pour savoir
comment activer la sortie TV. Si vous ne parvenez pas à activer la sortie TV
de votre carte vidéo, contactez l’assistance clientèle du constructeur du PC
ou du fabricant de la carte.
5 Branchez les connecteurs audio/vidéo à l’autre extrémité du câble
audio/vidéo (9) fourni aux connecteurs AV SOURCE INPUT
(entrée source audio/vidéo - (5)) de l’émetteur.
Assurez-vous de brancher la prise jaune à l’entrée vidéo jaune et les prises
audio blanche et rouge aux entrées audio de gauche (L) et de droite (R).
6 Branchez l’adaptateur secteur (8) à une prise secteur et au connecteur
d’alimentation 9 V CC (4) —<± de l’émetteur.
LM110
0 TVLIN
K TRAN
SMITTER
LM110
0 TVLIN
K TRAN
SMITTER
AUDIO
INPUT
TV
INPUT
AUDIO
INPUT
TV
INPUT
1 2 3 4
1 2 3 4
AV SOURCE INPUT
R–AUDIO–L
CHANNEL
IR
VIDEO
DC 9V
ON/OFF
AV SOURCE INPUT
R–AUDIO–L
CHANNEL
IR
VIDEO
DC 9V
ON/OFF
AUDIO
INPUT
TV
INPUT
1 2 3 4
1 2 3 4
AV SOURCE INPUT
R–AUDIO–L
CHANNEL
IR
VIDEO
DC 9V
ON/OFF
AV SOURCE INPUT
R–AUDIO–L
CHANNEL
IR
VIDEO
DC 9V
ON/OFF
AUDIO
INPUT
TV
INPUT
OURCE INPUT
UDIO–L
VIDEO
DC 9V
ON/OFF
OURCE INPUT
UDIO–L
VIDEO
DC 9V
ON/OFF
FRANÇAIS
18
