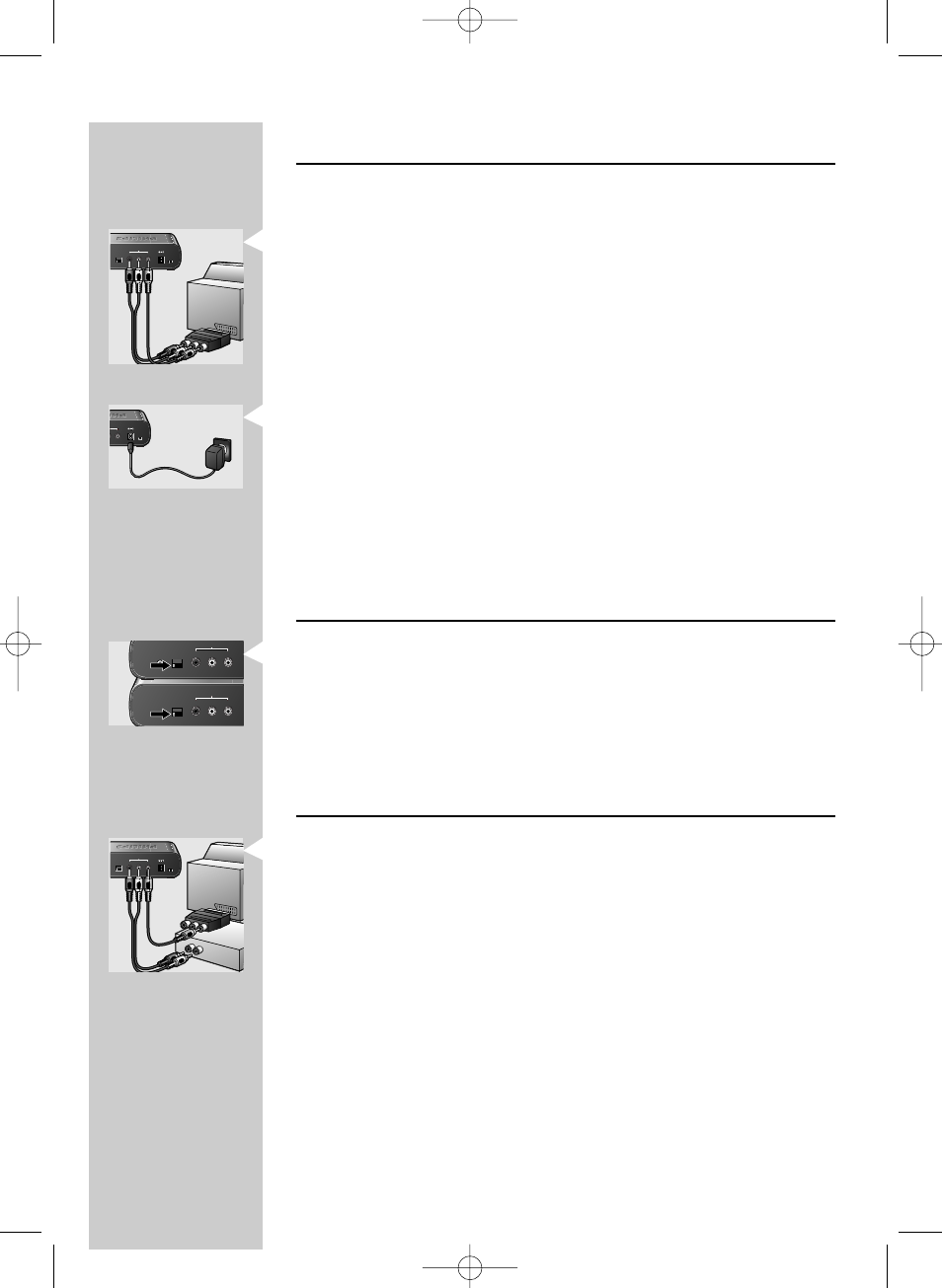

Ontvanger op de TV aansluiten
1 Zet de ontvanger dicht bij de TV.
2 Sluit de bijgeleverde RCA-SCART-adapter (20) aan op de
SCART-connector van uw TV.
3 Sluit de bijgeleverde videokabel (19) en audiokabel (18) aan op de adapter
en op de TV OUTPUT-connectors (15) van de ontvanger.
Controleer of u de gele pluggen in de gele video-ingang en video-uitgang
hebt gestoken en de rode en witte cinchpluggen in de rode en witte audio-
ingang en audio-uitgang.
4 Verbind de AC-netadapter (17) met de aansluiting DC 9V —<± voor
voedingsspanning (14) op de ontvanger en daarna met een stopcontact.
Opmerking: Hebt u een TV met cinch-aansluitingen, dan kunt u de
TV OUTPUT-aansluitingen (13) van de ontvanger rechtstreeks met
die cinch-aansluitingen verbinden.
Zorg dat u zowel op de ontvanger als op de TV de gele, witte en
rode pluggen in de connectors met dezelfde kleuren steekt.
Kanaal instellen
• Zet de CHANNEL-schakelaar (6 en 16) van beide eenheden op kanaal 1.
• Als er storing optreedt (b.v. slecht beeld), kies dan een ander kanaal en
stel dat op beide eenheden in.
> Beide eenheden zijn nu gebruiksklaar.
Opmerking: Zorg dat op beide eenheden altijd hetzelfde kanaal is ingesteld.
Optionele verbinding met stereo-installatie
1 Sluit een uiteinde van de bijgeleverde videokabel (19) aan op de
video-ingang (geel) van de SCART-adapter (of direct op de gele
video-ingang van uw TV) en het andere uiteinde op de VIDEO-uitgang (15)
van de ontvanger.
2 Sluit de bijgeleverde audiokabel (18) aan op de AUX-ingang van de
stereo-installatie en op de R-AUDIO-L-uitgangen (15) van de ontvanger.
Controleer of u de witte en de rode pluggen in de witte (L, links) en rode
(R, rechts) ingang hebt gestoken. Kijk indien nodig in de handleiding bij de
stereo-installatie voor de juiste aansluitingen.
R L TV R L TV
1 2 3 4 1 2 3 4
TV OUTPUT
R–AUDIO–L CHANNEL VIDEO DC 9V
ON/OFF
TV OUTPUT
R–AUDIO–L CHANNEL VIDEO DC 9V
ON/OFF
TPUT
VIDEO DC 9V
ON/OFF
TPUT
VIDEO DC 9V
ON/OFF
1 2 3 4 1 2 3 4
TV OUTPUT
R–AUDIO–L CHANNEL VIDEO
TV OUTPUT
R–AUDIO–L CHANNEL VIDEO
1 2 3 4 1 2 3 4
AV SOURCE INPUT
R–AUDIO–L CHANNEL IR
VIDEO
AV SOURCE INPUT
R–AUDIO–L CHANNEL IR VIDEO
R L TV R L TV
1 2 3 4 1 2 3 4
TV OUTPUT
R–AUDIO–L CHANNEL VIDEO DC 9V
ON/OFF
TV OUTPUT
R–AUDIO–L CHANNEL VIDEO DC 9V
ON/OFF
NEDERLANDS 49
