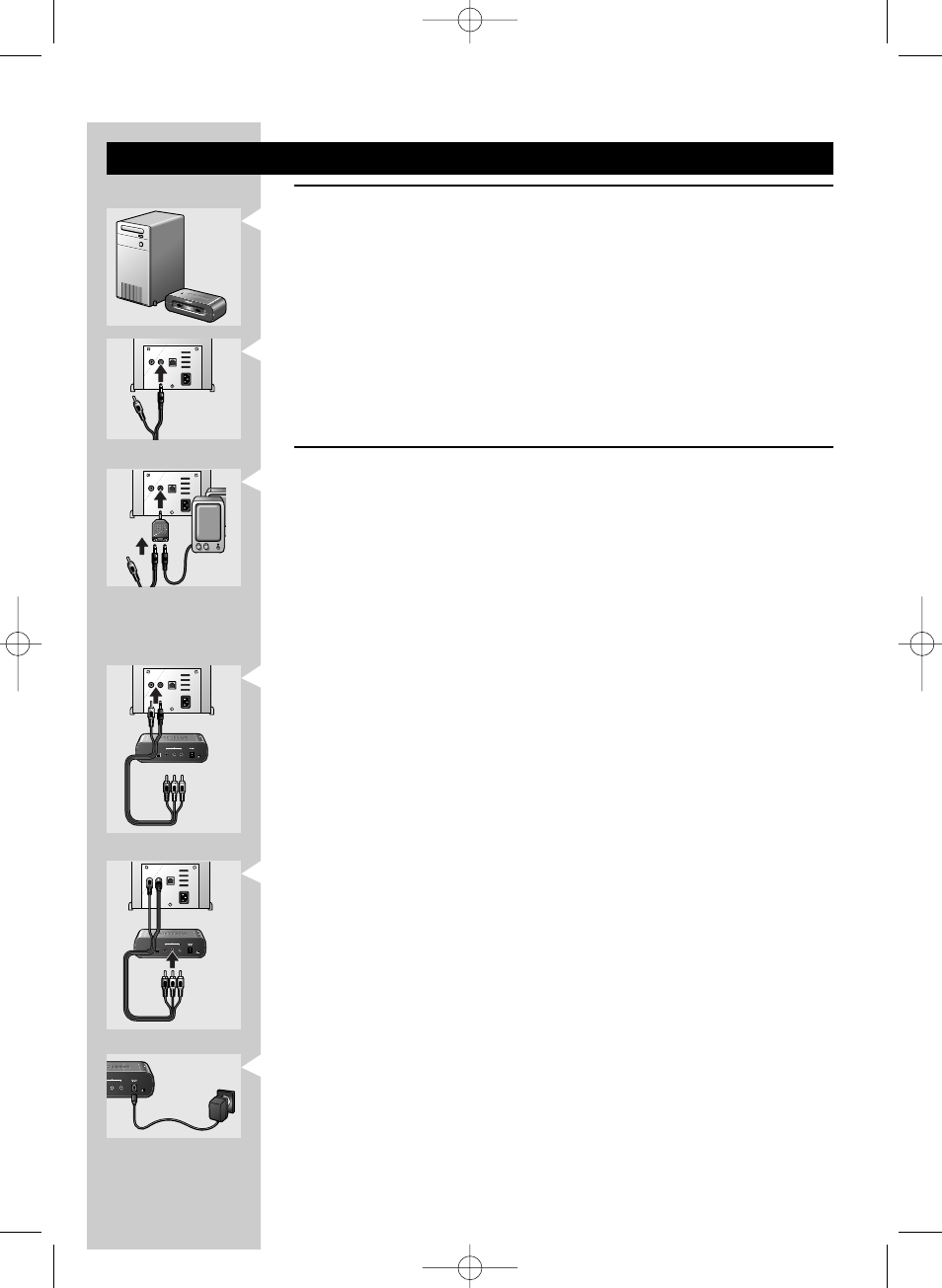

3. Instalación

Configuración de la unidad transmisora

1 Coloque la unidad transmisora cerca del PC.

Nunca coloque otros dispositivos encima de la unidad transmisora.

2 Consulte las instrucciones de uso de la tarjeta de sonido del PC para

obtener información sobre la ubicación exacta de la salida de audio.

3 Conecte la clavija de 3,5 mm (negra) del cable de audio/vídeo (9)

suministrado a la salida de audio del PC.
Recuerde que la parte posterior de su PC puede ser distinta a la del ejemplo
que aparece en la ilustración.

Si dispone de altavoces de PC conectados al PC

3a Retire la clavija de altavoz del PC de la salida de audio del mismo y

conéctela al distribuidor de audio (10) suministrado.

3b Conecte la clavija de 3,5 mm (negra) del cable de audio/vídeo (9)

suministrado al distribuidor de audio (10).

3c Conecte el distribuidor de audio (10) a la salida de audio del PC.

4 Conecte la clavija de vídeo (amarilla) del cable de audio/vídeo (9)

suministrado a la salida de televisión del PC.
Lea las instrucciones de uso del PC o de la tarjeta de vídeo sobre cómo
activar la función de salida de televisión. Si no puede activar la salida de
televisión de la tarjeta de vídeo, póngase en contacto con el servicio de
atención al cliente del fabricante de la tarjeta de vídeo o del PC.

5 Conecte las clavijas de audio/vídeo del otro extremo del cable de

audio/vídeo (9) suministrado a los conectores AV SOURCE INPUT (5) de
la unidad transmisora.
Asegúrese de insertar la clavija amarilla en la entrada de vídeo del mismo
color y las clavijas de audio blanca y roja en las entradas de audio izquierda
(L) y derecha (R).

6 Conecte el adaptador CA (8) a la red eléctrica y al enchufe de

alimentación CC de 9 V —<± (4) de la unidad transmisora.

LM110

0 TVLIN

K TRAN

SMITTER

LM110

0 TVLIN

K TRAN

SMITTER

AUDIO
INPUT

TV

INPUT

AUDIO
INPUT

TV

INPUT

1 2 3 4

1 2 3 4

AV SOURCE INPUT

R–AUDIO–L

CHANNEL

IR

VIDEO

DC 9V

ON/OFF

AV SOURCE INPUT

R–AUDIO–L

CHANNEL

IR

VIDEO

DC 9V

ON/OFF

AUDIO
INPUT

TV

INPUT

1 2 3 4

1 2 3 4

AV SOURCE INPUT

R–AUDIO–L

CHANNEL

IR

VIDEO

DC 9V

ON/OFF

AV SOURCE INPUT

R–AUDIO–L

CHANNEL

IR

VIDEO

DC 9V

ON/OFF

AUDIO
INPUT

TV

INPUT

OURCE INPUT

UDIO–L

VIDEO

DC 9V

ON/OFF

OURCE INPUT

UDIO–L

VIDEO

DC 9V

ON/OFF

ESPAÑOL

28
