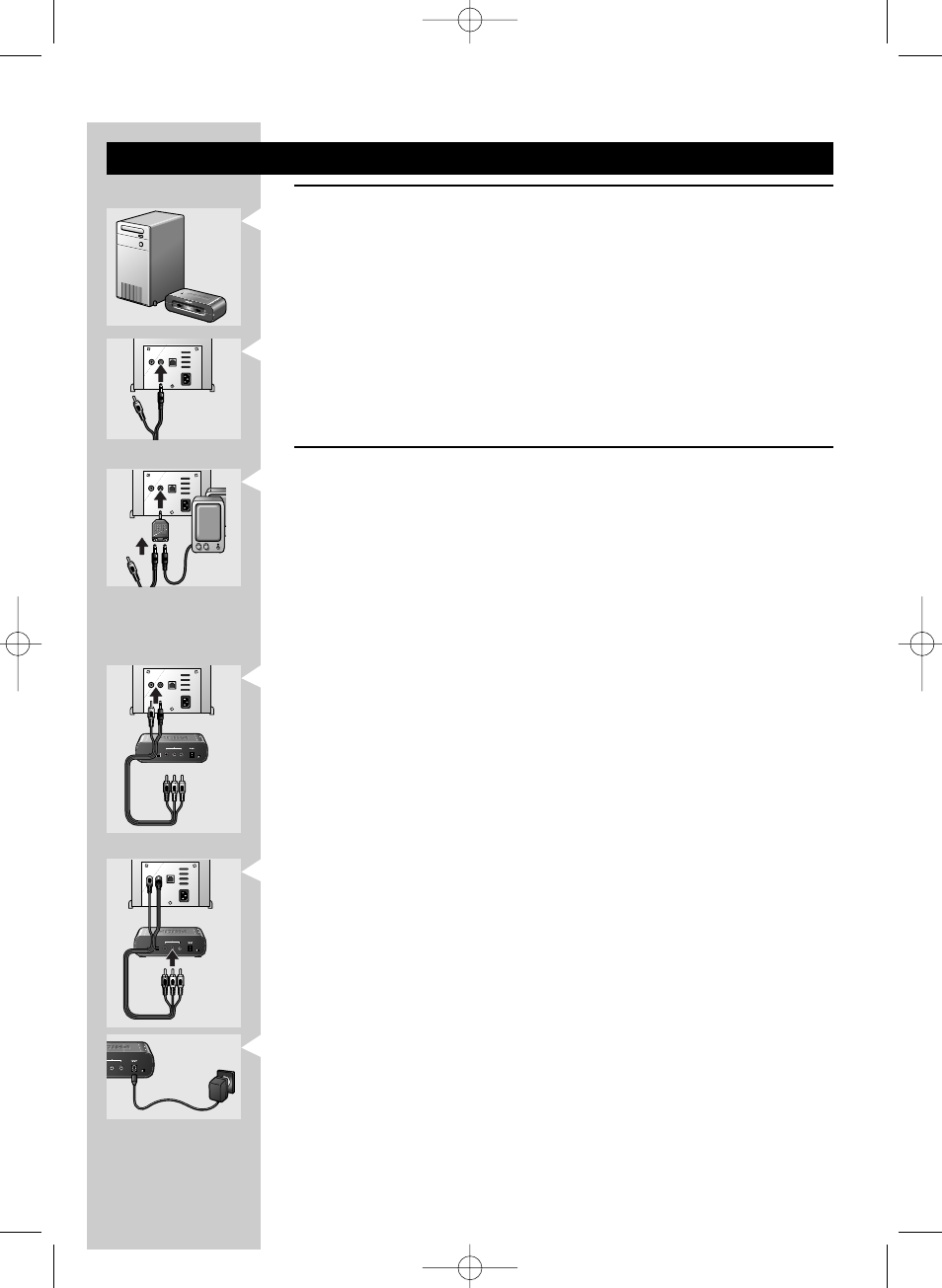

3. Installazione
Configurare l’unità trasmettitore
1 Collocare l’unità trasmettitore vicino al PC.
Non poggiare altri dispositivi sopra all’unità trasmettitore.
2 Consultare le Istruzioni per l’uso della scheda audio del PC per
individuare l’esatta posizione dell’uscita audio.
3 Collegate il jack da 3,5 mm (nero) del cavo audio/video (9) in dotazione
all’uscita audio del PC.
Tenete presente che il pannello posteriore del vostro PC potrebbe differire
dall’illustrazione.
Se al PC sono collegate delle casse
3a Rimuovete lo spinotto delle casse dall’uscita audio del PC e collegatelo
allo sdoppiatore audio (10) in dotazione.
3b Collegate il jack da 3,5 mm (nero) del cavo audio/video (9) in dotazione
allo sdoppiatore audio (10).
3c Collegate lo sdoppiatore audio (10) all’uscita audio del PC.
4 Collegate lo spinotto video (giallo) del cavo audio/video (9) in dotazione
all’uscita TV-Out del PC.
Leggete le Istruzioni per l’uso del PC o della scheda video per verificare
come attivare la funzione TV-Out.
Se non riuscite ad attivare la TV-out della scheda video, contattate l’helpdesk
del produttore del PC o della scheda video
5 Collegate gli spinotti audio/video all’altra estremità del cavo audio/video
(9) in dotazione ai connettori AV SOURCE INPUT (5) dell’unità
trasmettitore.
Assicuratevi di collegare lo spinotto giallo all’ingresso video gialle e gli
spinotti bianco e rosso agli ingressi audio sinistro (L) e destro (R).
6 Collegate l’adattatore CA (8) alla presa elettrica ed al connettore
DC 9V —<± (4) dell’unità trasmettitore.
LM110 0 TVLIN K TRAN SMITTER LM110 0 TVLIN K TRAN SMITTER
AUDIO
INPUT TV INPUT
AUDIO
INPUT TV INPUT
1 2 3 4 1 2 3 4
AV SOURCE INPUT
R–AUDIO–L CHANNEL IR VIDEO DC 9V ON/OFF
AV SOURCE INPUT
R–AUDIO–L CHANNEL IR VIDEO DC 9V ON/OFF
AUDIO
INPUT TV INPUT
1 2 3 4 1 2 3 4
AV SOURCE INPUT
R–AUDIO–L CHANNEL IR VIDEO DC 9V
ON/OFF
AV SOURCE INPUT
R–AUDIO–L CHANNEL IR VIDEO DC 9V
ON/OFF
AUDIO
INPUT TV INPUT
OURCE INPUT
UDIO–L VIDEO DC 9V
ON/OFF
OURCE INPUT
UDIO–L VIDEO DC 9V
ON/OFF
ITALIANO 58
