3. Aansluiten

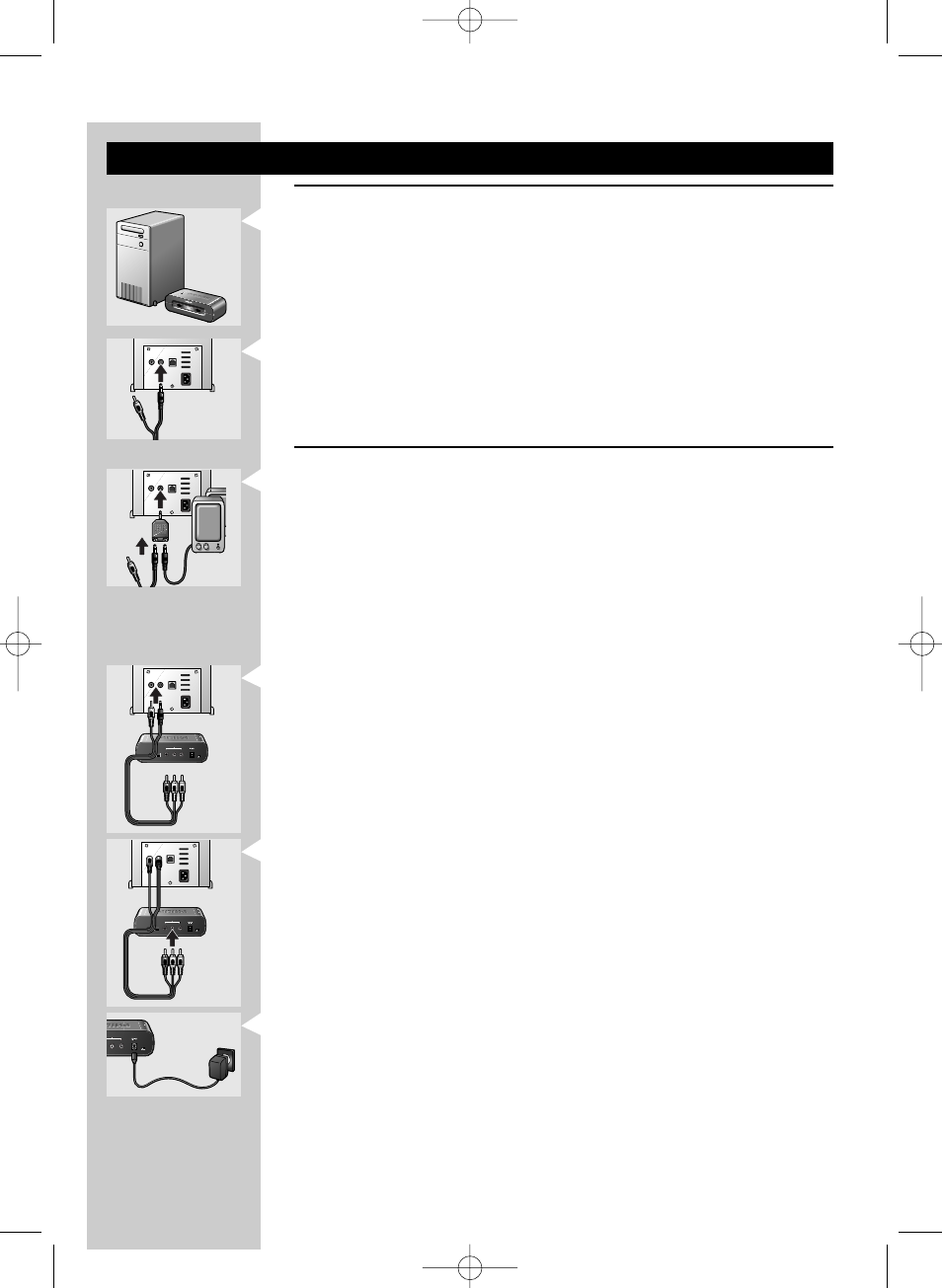

Zender aansluiten
1 Zet de zender dicht bij de PC.
Plaats nooit andere apparatuur boven op de zendereenheid.
2 Kijk in de handleiding bij de geluidskaart van uw PC waar de
audio-uitgang van die kaart zich bevindt.
3 Sluit het plugje van 3,5 mm (zwart) van de bijgeleverde
audio/video-kabel (9) aan op de audio-uitgang van uw PC.
De achterzijde van uw PC kan uiteraard afwijken van het voorbeeld in de
afbeelding.
Als u luidsprekers op uw PC hebt aangesloten
3a Trek het plugje van de luidsprekerkabel uit de audio-uitgang van de PC en
sluit het aan op bijgeleverde audiosplitter (10) .
3b Sluit de mini-jackplug van 3,5 mm (zwart) van de bijgeleverde
audio/video-kabel (9) aan op de audiosplitter (10).
3c Sluit de audiosplitter (10) aan op de audio-uitgang van uw PC.
4 Sluit de videoplug (geel) van de bijgeleverde audio/video-kabel (9) aan op
de TV-uitgang van uw PC.
Kijk in de handleiding van uw PC of videokaart voor informatie over het
activeren van de TV-uitgang. Kunt u de TV-uitgang niet activeren, neem dan
contact op met de leverancier van de PC of de videokaart.
5 Steek de audio/video-plugjes aan het andere uiteinde van de bijgeleverde
audio/video-kabel (9) in de AV SOURCE INPUT-connectors (5) op de
zender.
Steek de gele plug in de gele video-ingang, de witte plug in de witte
audio-ingang (L, links) en de rode plug in de rode audio-ingang (R, rechts).
6 Verbind de AC-netadapter (8) met de aansluiting DC 9V —<± voor
voedingsspanning (4) op de zender en daarna met een stopcontact.
LM110
0 TVLIN
K TRAN
SMITTER
LM110
0 TVLIN
K TRAN
SMITTER
AUDIO
INPUT
TV
INPUT
AUDIO
INPUT
TV
INPUT
1 2 3 4
1 2 3 4
AV SOURCE INPUT
R–AUDIO–L
CHANNEL
IR
VIDEO
DC 9V
ON/OFF
AV SOURCE INPUT
R–AUDIO–L
CHANNEL
IR
VIDEO
DC 9V
ON/OFF
AUDIO
INPUT
TV
INPUT
1 2 3 4
1 2 3 4
AV SOURCE INPUT
R–AUDIO–L
CHANNEL
IR
VIDEO
DC 9V
ON/OFF
AV SOURCE INPUT
R–AUDIO–L
CHANNEL
IR
VIDEO
DC 9V
ON/OFF
AUDIO
INPUT
TV
INPUT
OURCE INPUT
UDIO–L
VIDEO
DC 9V
ON/OFF
OURCE INPUT
UDIO–L
VIDEO
DC 9V
ON/OFF
