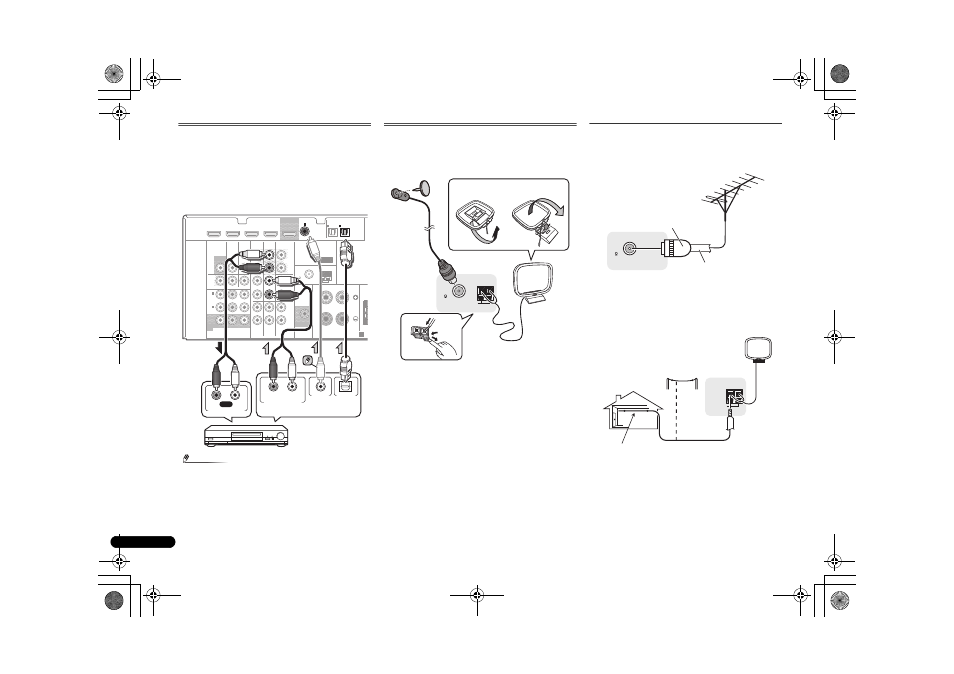

Andere audiocomponenten aansluiten
Het aantal en soort aansluitingen hangt af van het soort
component dat u wilt aansluiten. Volg de stappen hieronder
als u een CD-R, minidisc, DAT- of taperecorder of andere
audiocomponent wilt aansluiten.
• Let erop dat u digitale componenten op analoge
geluidsaansluitingen moet aansluiten als u van of naar
digitale componenten (zoals een minidisc) wilt opnemen
van of naar analoge componenten.
Opmerking
• Om audio via de CD-speler te luisteren die met een
coaxiale kabel op deze receiver is aangesloten, schakelt u
eerst over op de
CD-R-ingang, en drukt vervolgens op
SIGNAL SEL om audiosignaal C1 (COAXIAL1) te kiezen.
Antennes aansluiten
Sluit de AM-raamantenne en de FM-draadantenne aan zoals
hieronder getoond. Om de ontvangst en de geluidskwaliteit
te verbeteren, kunt u buitenantennes aansluiten (zie
Buitenantennes gebruiken hieronder).
1
Duw de nokken open, steek er per aansluiting een
draad in en laat vervolgens de nokken los om de AM-
antennedraden vast te zetten.
2
Bevestig de AM-raamantenne aan de bevestigde
houder.
Om de houder aan de antenne te bevestigen, buigt u de
houder in de richting van de pijl (afb. a), vervolgens klemt u
de raamantenne in de houder (afb. b).
3
Plaats de AM-antenne op een vlakke ondergrond en in
een richting waarbij de ontvangst optimaal is.
4
Sluit de FM-draadantenne aan op de FM-antenne-
aansluiting.
Voor optimale resultaten rolt u de FM-antenne volledig af en
bevestigt u deze aan een wand of een deurkozijn. Niet los
ophangen of opgerold laten.
Buitenantennes gebruiken
Om de FM-ontvangst te verbeteren
Gebruik een PAL-connector (niet meegeleverd) om een
externe FM-antenne aan te sluiten.
Om de AM-ontvangst te verbeteren
Sluit een met vinyl beklede draad van 5 m tot 6 m aan op de
AM-antenne-aansluiting zonder de bijgeleverde AM-
raamantenne los te koppelen.
U verkrijgt de beste ontvangst wanneer u de kabel buiten
horizontaal ophangt.
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
SURR BACK/
FRONT HEIGHT
L
R
PRE OUT
(Single)
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
VIDEO IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM
UNBAL
75
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
R
L
CEN
REC
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
R
L
ANALOG AUDIO IN
OPTICAL
COAXIAL
Eén selecteren
CD-R, MD, DAT,
Taperecoder, enz.
ANTENNA
FM
UNBAL
75
AM LOOP
2
1
3
4
afb. a
afb. b
ANTENNA
FM
UNBAL
75
Eenkliks PAL-steker
75
coaxiale kabel
ANTENNA
AM LOOP
Buitenantenne
5 m tot 6 m
Binnenantenne
(draad met
vinylafscherming)
