Connettere una TV e componenti playback

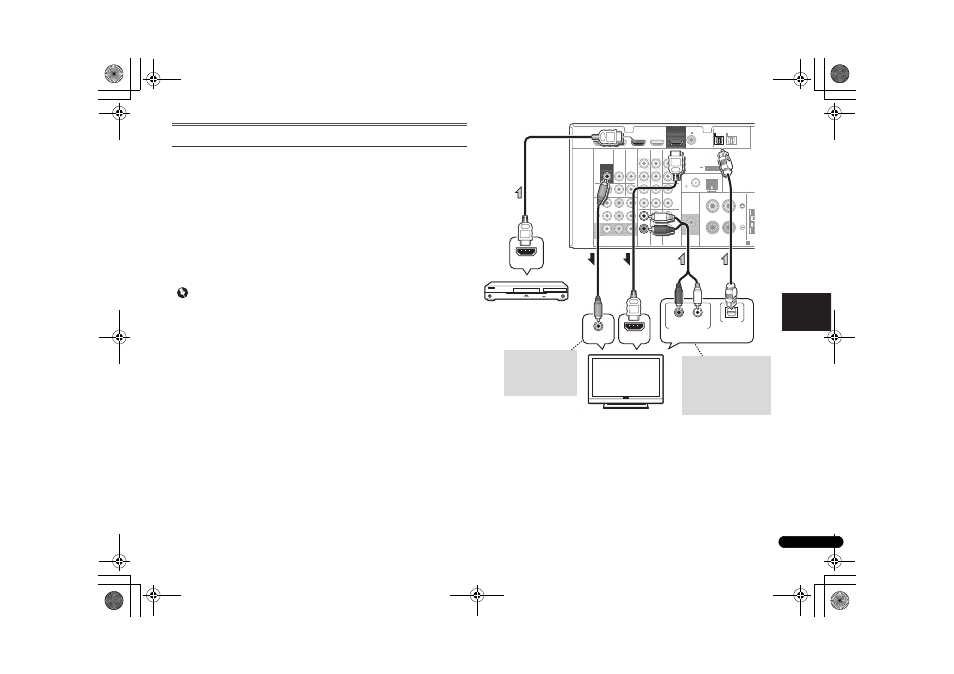

Collegamento con HDMI
Se si dispone di un componente dotato di funzionalità HDMI o DVI (con HDCP) (lettore di Blu-
ray Disc o altro), sarà possibile collegarlo a questo ricevitore utilizzando un cavo HDMI
reperibile in commercio.
Se le componenti della TV e di riproduzione supportano il
Control con funzioni HDMI, il
Control adatto con funzioni HDMI può essere usato (vedi Control con la funzione HDMI sulle
Istruzioni per l’uso in CD-ROM).
• La seguente connessione/impostazione è richiesta per ascoltare il suono della TV da
questo ricevitore.
-
Se la TV non supporta la funzione HDMI Audio Return Channel, connettete il ricevitore e
la TV ai cavi audio (come mostrato).
-
Se la TV supporta la funzione HDMI Audio Return Channel, il suono della TV viene
immesso al ricevitore attraverso il terminale HDMI, in modo che non sia necessario
connettersi a un cavo audio. In questo caso, impostate
ARC nel HDMI Setup su ON (vedi
HDMI Setup sulle Istruzioni per l’uso in CD-ROM).
Importante
• Se il ricevitore è stato connesso a una TV tramite un cavo HDMI, la schermata (OSD) non
sarà visualizzata sullo schermo. Assicuratevi di usare un cavo video analogico RCA
standard per la connessione. In questo caso, commutate l’entrata della TV su analogico
per visualizzare la schermata OSD (per le impostazioni, ecc.) sulla TV.
• Se il
Control con la funzione HDMI è impostato su ON e il ricevitore è connesso a una TV
compatibile tramite un cavo HDMI, e commutate l’entrata della TV su una struttura
composita o una componente, l’entrata del ricevitore potrebbe commutare
automaticamente su
TV/SAT. Se questo si verificasse, commutate l’entrata del ricevitore
nuovamente su quella originale o impostate su
OFF il Control con funzione HDMI (vedi
HDMI Setup sulle Istruzioni per l’uso in CD-ROM).
VIDEO
MONITOR
OUT
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
SURR BACK/
FRONT HEIGHT
L
R
PRE OUT
(Single)
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
VIDEO IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM
UNBAL
75
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
R
L
CEN
VIDEO IN
HDMI IN
HDMI OUT
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL
Sceglierne uno
TV compatibile HDMI/DVI
Lettore Blu-ray Disc
compatibile HDMI/DVI
Questa connessione è
necessaria per
visualizzare lo
schermo OSD
dell’unità sulla TV.
Se la TV non supporta la
funzione HDMI Audio
Return Channel, questa
connessione è
indispensabile per ascoltare
il suono della TV dal
ricevitore.
