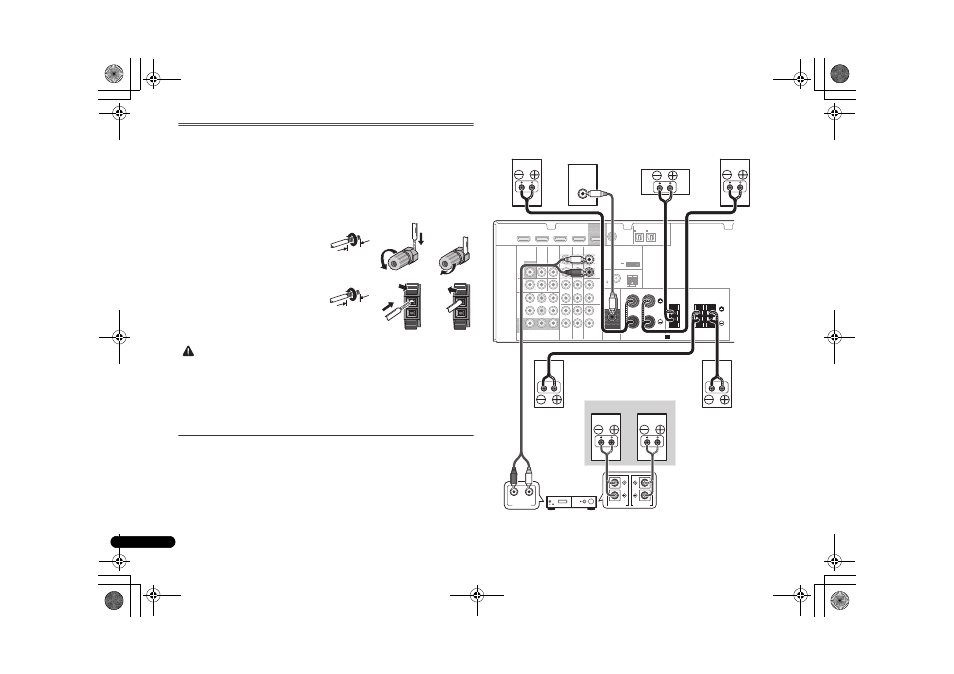

Collegamento degli altoparlanti
Il ricevitore funziona anche con due soli altoparlanti stereo (gli altoparlanti anteriori dello
schema); si consiglia tuttavia di utilizzare almeno tre altoparlanti. Una configurazione
completa risulta ottimale per il suono surround.
Assicuratevi di connettere l’altoparlante a destra al terminale destro (
R) e quello a sinistra al
terminale sinistro (
L). Inoltre, assicurarsi che i terminali positivo e negativo (+/–) del ricevitore
corrispondano a quelli degli altoparlanti.
Completate tutti i collegamenti prima di collegare quest’unità alla presa d’alimentazione CA.
Collegamenti a fili nudi
ATTENZIONE
• I terminali degli altoparlanti sono sotto tensione, la stessa
PERICOLOSA tensione della
corrente di rete. Per prevenire rischi di folgorazioni nel corso delle operazioni di
collegamento o di distacco dei cavi degli altoparlanti, staccare il cavo di alimentazione
principale prima di toccare qualsiasi parte non isolata.
• Assicurarsi che il filo nudo dell’altoparlante sia attorcigliato e inserito completamente nel
terminale dell’altoparlante. Se la parte scoperta di un cavo dovesse entrare in contatto con
il pannello posteriore, può prodursi un’interruzione di corrente per l’attivazione
dell’interruttore differenziale.
Connettete l’altoparlante surround o posteriore o l’alto anteriore
Connettete i terminali di uscita
PRE OUT SURR BACK/FRONT HEIGHT dell’unità e un
amplificatore supplementare per aggiungere un altoparlante surround posteriore o alto
anteriore.
• L’impostazione Pre Out deve essere selezionata se le connessioni di cui sopra sono state
eseguite. Selezionate
SURR.BACK se l’altoparlante surround posteriore è connesso e
HEIGHT se l’altoparlante alto anteriore è connesso (Se né l’altoparlante surround
posteriore né quello alto anteriore sono connessi, l’impostazione di uno dei due sarà
sufficiente) (vedi Le Impostazioni di Pre Out sulle Istruzioni per l’uso in CD-ROM).
• È inoltre possibile utilizzare l’amplificatore supplementare sulle uscite pre-out del canale
surround posteriore per un unico altoparlante. In questo caso, collegare l’amplificatore
solo al terminale sinistro (
L (Single)).
Terminali degli altoparlanti anteriori:
1
Attorcigliare i trefoli esposti.
2
Allentare il terminale e inserire il filo
esposto.
3
Serrare il terminale.
Terminali dell’altoparlante centrale e degli
altoparlanti surround:
1
Attorcigliare i trefoli esposti.
2
Premere le linguette per aprirle e inserire
la parte scoperta del cavo.
3
Rilasciare le linguette.
1
2
3
10 mm
1
2
3
10 mm
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
SURR BACK/
FRONT HEIGHT
L
R
PRE OUT
(Single)
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
VIDEO IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM
UNBAL
75
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
R
L
CENTER
SURROUND
R
L
LINE LEVEL
INPUT
ANALOG
R
L
AUDIO IN
SPEAKER
R
SPEAKER
L
Centro
Destro surround
Destro anteriore
Canale dell’amplificatore surround
posteriore o alto anteriore
Sinistro anteriore
Subwoofer
Sinistro surround
Destra
Sinistra
Altoparlanti surround alti
posteriore o anteriore
