Analoge Audiokabel
Verwenden Sie RCA-Phonokabel, um analoge
Audiokomponenten anzuschließen. Diese Kabel sind rot und
weiß gekennzeichnet, und Sie müssen die roten Stecker an die
R-Anschlüsse (rechts) und die weißen Stecker an die L-
Anschlüsse (links) anschließen.
Digitale Audiokabel
Für den Anschluss von digitalen Komponenten an diesen
Receiver sollten handelsübliche koaxiale Digitalaudiokabel oder
optische Kabel verwendet werden.
Hinweis
• Wenn für den Anschluss optische Kabel verwendet
werden, stecken Sie den Stecker bitte vorsichtig ein,
damit der Verschluss, der die optische Buchse schützt,
nicht beschädigt wird.
• Wickeln Sie optisches Kabel zur Lagerung locker auf. Das
Kabel könnte beschädigt werden, wenn es um scharfe
Kanten gewickelt wird.
• Sie können für koaxiale Digitalanschlüsse auch Standard-
RCA-Videokabel verwenden.
Videokabel
Standard-RCA-Videokabel
Diese Kabel sind der am weitesten verbreitete Typ von
Videoanschluss und werden zur Verbindung mit den Composite-
Video-Anschlüssen verwendet. Die gelben Stecker
unterscheiden sie von Audiokabeln.
Komponentenvideo-Kabel
Verwenden Sie Komponentenvideo-Kabel, um eine
bestmögliche Farbwiedergabe Ihrer Videoquelle zu erzielen. Die
Bildinformationen des Fernsehgeräts werden hierbei getrennt
übertragen, nämlich als
Y-Signal (Helligkeit) und als
Farbdifferenzkomponenten blau und rot ( P B / P R ). Auf diese Weise
werden Interferenzen zwischen den Signalen vermieden.
Über Video-Ausgangsanschlüsse
Dieser Receiver ist nicht mit einem Videokonverter bestückt.
Wenn Sie Component-Video- oder HDMI-Kabel für den
Anschluss an das Eingangsgerät benutzen, sollten die gleichen
Kabel auch für den Anschluss an das Fernsehgerät benutzt
werden.
Die über die analogen (Composite- und Component-)
Videoeingänge dieses Geräts eingehenden Signale werden nicht
über
HDMI OUT ausgegeben.
L
R
AUDIO
Weiß (Links)
Rot (Rechts)
COAXIAL
IN
OPTICAL
IN
Koaxiales
Digitalaudiokabel
Optisches Kabel
VIDEO
Gelb
Y
P B
P R
COMPONENT
VIDEO
Grün (Y)
Rot (P R ) Blau (P B )
VIDEO
VIDEO
IN
IN IN
HDMI
COMPONENT VIDEO
MONITOR
OUT Y P B P R
MONITOR
OUT
COMPONENT VIDEO
Y P B P R
HDMI
OUT

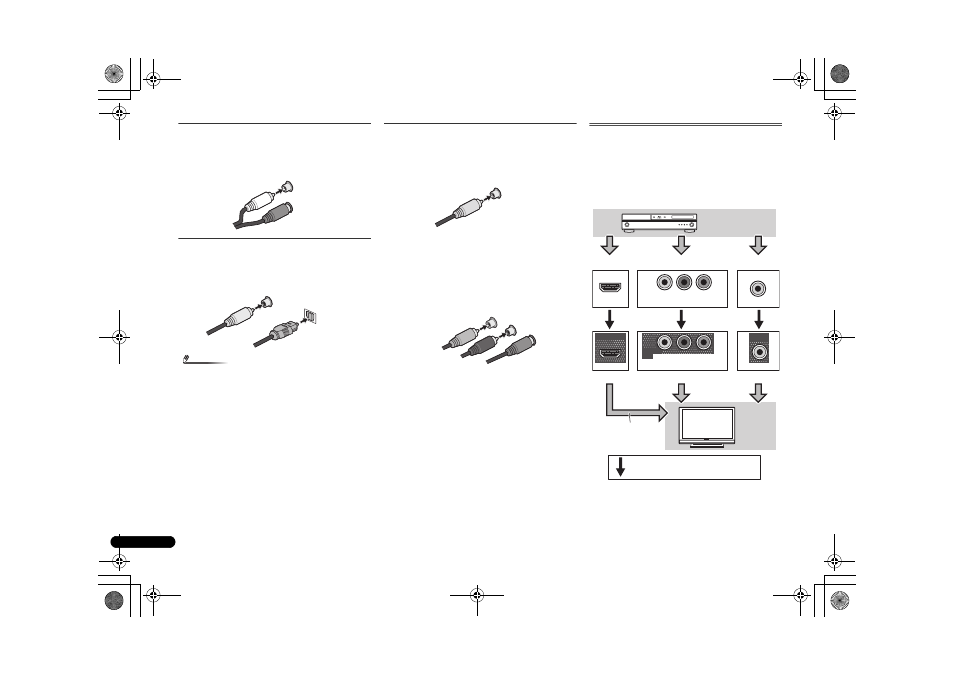

Anschluss zum Anschließen des Quellgeräts
Anschluss zum Anschließen des Fernsehmonitors
Wiedergabegerät
TV
Das Bildschirmmenü
(OSD) erscheint
nicht.
Video-Signale können ausgegeben
werden.
