14
Es

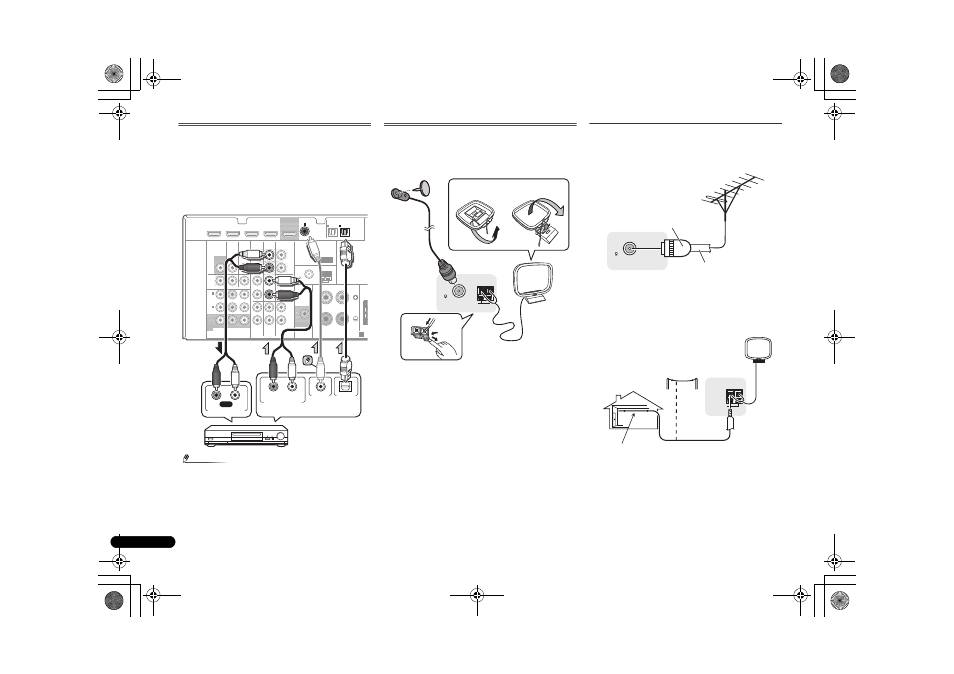

Conexión de otros componentes de audio
El número y tipo de conexiones depende del tipo de
componente que esté conectando. Siga los pasos siguientes
para conectar una grabadora de CD-R, MD, DAT o cinta u
otro componente de audio.
• Tenga en cuenta que debe conectar componentes
digitales a conectores de audio analógico si desea grabar
a/de componentes digitales (como un MD) a/de
componentes analógicos.
Nota
• Para escuchar el audio del reproductor de CD que está
conectado a este receptor mediante un cable coaxial, en
primer lugar cambie a la entrada
CD-R, luego pulse
SIGNAL SEL para elegir la señal de audio C1 (COAXIAL1).
Conexión de antenas
Conecte la antena de cuadro de AM y la antena de hilo de FM
como se indica a continuación. Para mejorar la recepción y
la calidad de sonido, conecte antenas exteriores (consulte
más abajo Uso de antenas exteriores).
1
Abra las pestañas, introduzca un cable completamente
en cada terminal y, a continuación, suelte las pestañas para
sujetar los cables de antena AM.
2
Coloque la antena de cuadro AM en el soporte fijado.
Para fijar el soporte a la antena, dóblelo en la dirección que
indica la flecha (fig. a) y a continuación enganche la antena
al soporte (fig. b).
3
Coloque la antena AM en una superficie plana y en una
dirección que ofrezca la mejor recepción.
4
Conecte el cable de antena FM en la toma de antena FM.
Para obtener mejores resultados, extienda la antena FM por
completo y fíjela en una pared o en el marco de una puerta.
No la cubra ni la deje enrollada.
Uso de antenas exteriores
Para mejorar la recepción en FM
Utilice un conector PAL (no suministrado) para conectar una
antena FM externa.
Para mejorar la recepción en AM
Conecte un cable con revestimiento de vinilo de 5 a 6 metros
de longitud a un terminal de antena AM sin desconectar la
antena de cuadro AM suministrada.
Para obtener la mejor recepción posible, suspenda el cable
horizontalmente en el exterior.
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
SURR BACK/
FRONT HEIGHT
L
R
PRE OUT
(Single)
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
VIDEO IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM
UNBAL
75
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
R
L
CEN
REC
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
R
L
ANALOG AUDIO IN
OPTICAL
COAXIAL
Seleccione una
Grabadora de CD-R,
MD, DAT o cinta.
ANTENNA
FM
UNBAL
75
AM LOOP
2
1
3
4
fig. a
fig. b
ANTENNA
FM
UNBAL
75
Conector PAL de una toma
Cable coaxial 75
ANTENNA
AM LOOP
Antena exterior
de 5 m a 6 m
Antena interior (cable
con aislamiento de
vinilo)
