10
Es

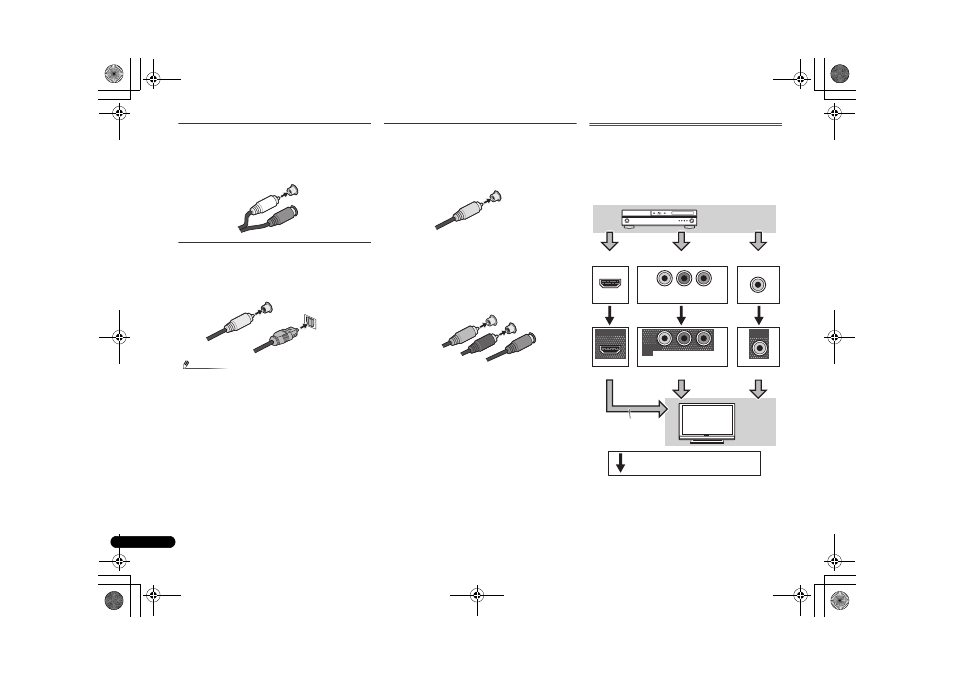

Cables de audio analógico
Utilice cables fonográficos RCA estéreo para conectar
componentes de audio analógico. Estos cables
generalmente tienen una clavija roja y otra blanca; conecte
las clavijas rojas a los terminales R (derechos) y las clavijas
blancas a los terminales L (izquierdos).
Cables de audio digital
Utilice cables de audio digital coaxiales o cables ópticos
(disponibles en comercios) para conectar componentes
digitales a este receptor.
Nota
• Al realizar las conexiones con cables ópticos, tenga
cuidado de no dañar la lengüeta protectora del conector
óptico mientras inserta la clavija.
• Al guardar un cable óptico, no lo enrolle demasiado. El
cable podría dañarse si lo dobla excesivamente.
• También puede utilizar un cable de vídeo RCA estándar
para las conexiones digitales coaxiales.
Cables de vídeo
Cables de vídeo RCA estándar
Estos cables son el tipo de conexión de vídeo más común y
deben utilizarse para las conexiones a los terminales de
vídeo compuesto. Los conectores amarillos los distinguen de
los cables de audio.
Cables de vídeo de componentes
Use cables de vídeo de componentes para obtener la mejor
reproducción de color posible de su fuente de vídeo. La señal
de color del televisor se divide en la señal de luminancia (
Y)
y las señales de color (
P
B
y
P
R
) y, a continuación, es generada.
De este modo, se evitan interferencias entre las señales.
Acerca de la conexión de salidas de vídeo
Este receptor no incorpora un conversor de vídeo. Si utiliza
cables de vídeo de componentes o cables HDMI para
conectar el equipo al dispositivo de entrada, utilice los
mismos cables para conectar el equipo al televisor.
La entrada de señales de las entradas de vídeo analógico (de
componentes y compuesto) de esta unidad no saldrán de
HDMI OUT.
L
R
AUDIO
Blanco (Izquierdo)
Rojo (Derecho)
COAXIAL
IN
OPTICAL
IN
Cable coaxial de
audio digital
Cable óptico
VIDEO
Amarillo
Y
P
B
P
R
COMPONENT
VIDEO
Verde (Y)
Rojo (P
R
)
Azul (P
B
)
VIDEO
VIDEO
IN
IN
IN
HDMI
COMPONENT VIDEO
MONITOR
OUT
Y
P
B
P
R
MONITOR
OUT
COMPONENT VIDEO
Y
P
B
P
R
HDMI
OUT
Terminal para conectar con la fuente
Terminal para conectar con el monitor de TV
Componente de
reproducción
TV
La información en
pantalla (OSD) no se
mostrará.
Se puede dar salida a señales de vídeo.
